本技術涉及除塵器，尤其涉及一種除塵器用粉塵過濾收集裝置。

背景技術：

1、袋式除塵器是一種干式濾塵裝置,它適用于捕集細小、干燥、非纖維性粉塵,濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。

2、現有公告號為cn210473335u，名稱為一種用于收集粉塵布袋除塵器，包括殼體，所述殼體內部安裝有若干個布袋，所述殼體右側連接有吸塵管，所述吸塵管右端連接有法蘭，所述吸塵管底部豎直焊接有收集管，所述吸塵管和收集管上均安裝有阻料機構，所述阻料機構包括固定板、把手和擋板，所述吸塵管和收集管內部均安裝有限位塊和限位套板；所述殼體內設置有減振腔體，所述減振腔體內部安裝有若干個減振塊，所述減振塊包括兩個對稱設置的橡膠塊，兩個橡膠塊之間設置有三組彈簧且通過彈簧連接，所述橡膠塊表面設置有橡膠板，所述橡膠板與減振腔體內壁采用膠水貼合連接，該除塵器，在吸塵管底部安裝了收集管，并且在吸塵管內固定過濾網，可以對體積較大的雜物進行過濾，并且在停止工作的時候雜物自動落入到收集管內，方便清理。

3、但是上述布袋過濾去除空氣中的灰塵時，灰塵會粘附在布袋上，布袋中長時間粘附積累較多的灰塵，灰塵依靠自身重力下落，灰塵下落速率較慢，布袋上積累較厚的灰塵，不僅堵塞了布袋上的透氣孔，影響了空氣流通速率。

技術實現思路

1、本實用新型的目的在于提供一種除塵器用粉塵過濾收集裝置，旨在改善上述的問題。

2、本實用新型是這樣實現的：

3、一種除塵器用粉塵過濾收集裝置，包括過濾件和排灰件，過濾件包括濾筒，濾筒的底端開口設置，且濾筒的內部豎直固定有底端開口的網筒，網筒的內部固定有布袋，排灰件包括導灰筒，導灰筒的頂端開口設置，且導灰筒的頂端固定在濾筒的底面上，導灰筒的內部豎直轉動連接有刮板，且刮板插入抵壓在布袋中，導灰筒的內部豎直固定有刮灰電機，且刮灰電機的輸出端固定在刮板的底端，導灰筒的底端水平連通固定有排灰筒，且排灰筒中水平轉動連接有排灰螺桿，排灰筒的外圓周面底部一端豎直連通固定有下灰筒。

4、進一步的，導灰筒的一側水平連通固定有進氣管，且進氣管的內部固定有擋網。

5、進一步的，進氣管上豎直連通固定有灰料框，且灰料框的底端開口設置，灰料框的內部豎直插接有落料框盒。

6、進一步的，落料框盒和灰料框上均豎直固定有螺筒，且落料框盒和灰料框通過固定螺栓螺紋貫穿螺筒組裝連接。

7、進一步的，濾筒的兩側均水平固定有支板，且支板的頂面上水平固定有震動電機。

8、進一步的，支板的底面上豎直固定有彈簧，且彈簧的底端豎直固定有支柱。

9、進一步的，濾筒的頂端連通固定有排氣管。

10、與現有技術相比，本實用新型的有益效果是：使用中將含有灰塵的空氣從進氣管導入下灰筒中，含有灰塵的空氣向上經過內部網筒和布袋過濾去除灰塵，為了保證布袋過濾效果，啟動刮灰電機帶動刮板轉動，抵壓在布袋上將粘附的灰塵刮落，刮落的灰塵向下落下進入下灰筒中，在落入排灰筒中經過排灰螺桿排出，空氣向上通過布袋過濾去除雜質，空氣從排氣管中排出，從而刮板刮除粘附在布袋上的灰塵，保證布袋過濾效果，確保了空氣流通速率。

技術特征：

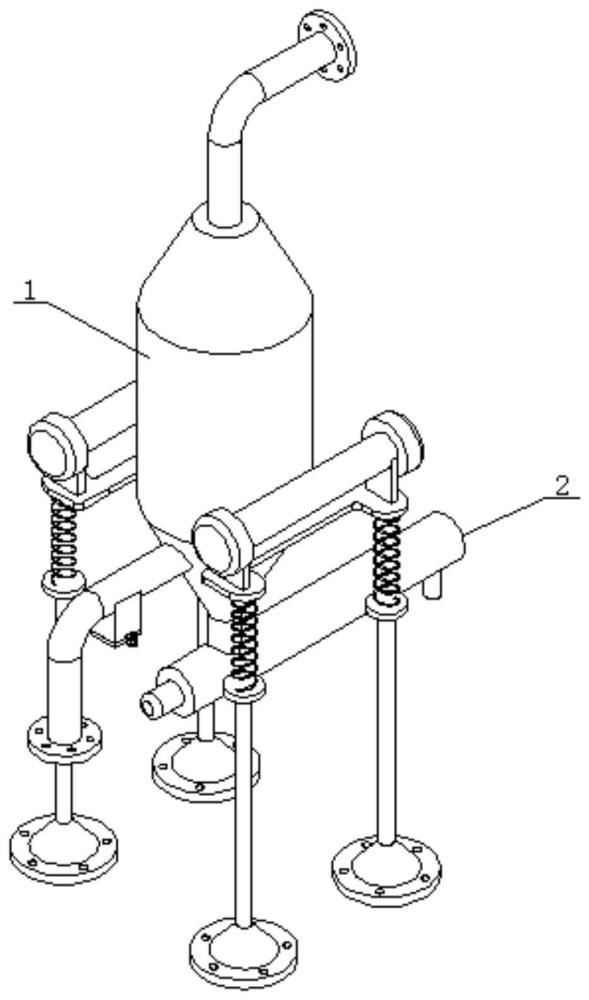

1.一種除塵器用粉塵過濾收集裝置，其特征在于，包括過濾件(1)和排灰件(2)，所述過濾件(1)包括濾筒(11)，所述濾筒(11)的底端開口設置，且濾筒(11)的內部豎直固定有底端開口的網筒(12)，所述網筒(12)的內部固定有布袋(13)，所述排灰件(2)包括導灰筒(21)，所述導灰筒(21)的頂端開口設置，且導灰筒(21)的頂端固定在濾筒(11)的底面上，所述導灰筒(21)的內部豎直轉動連接有刮板(22)，且刮板(22)插入抵壓在布袋(13)中，所述導灰筒(21)的內部豎直固定有刮灰電機(23)，且刮灰電機(23)的輸出端固定在刮板(22)的底端，所述導灰筒(21)的底端水平連通固定有排灰筒(25)，且排灰筒(25)中水平轉動連接有排灰螺桿(26)，所述排灰筒(25)的外圓周面底部一端豎直連通固定有下灰筒(251)。

2.根據權利要求1所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述導灰筒(21)的一側水平連通固定有進氣管(24)，且進氣管(24)的內部固定有擋網(241)。

3.根據權利要求2所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述進氣管(24)上豎直連通固定有灰料框(242)，且灰料框(242)的底端開口設置，所述灰料框(242)的內部豎直插接有落料框盒(243)。

4.根據權利要求3所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述落料框盒(243)和灰料框(242)上均豎直固定有螺筒，且落料框盒(243)和灰料框(242)通過固定螺栓(244)螺紋貫穿螺筒組裝連接。

5.根據權利要求1所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述濾筒(11)的兩側均水平固定有支板(14)，且支板(14)的頂面上水平固定有震動電機(17)。

6.根據權利要求5所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述支板(14)的底面上豎直固定有彈簧(15)，且彈簧(15)的底端豎直固定有支柱(16)。

7.根據權利要求1所述的一種除塵器用粉塵過濾收集裝置，其特征在于，所述濾筒(11)的頂端連通固定有排氣管(111)。

技術總結
本技術公開了一種除塵器用粉塵過濾收集裝置，包括過濾件和排灰件，過濾件包括濾筒，濾筒的底端開口設置，且濾筒的內部豎直固定有底端開口的網筒，網筒的內部固定有布袋，排灰件包括導灰筒，導灰筒的頂端開口設置，且導灰筒的頂端固定在濾筒的底面上，導灰筒的內部豎直轉動連接有刮板，且刮板插入抵壓在布袋中，導灰筒的內部豎直固定有刮灰電機，且刮灰電機的輸出端固定在刮板的底端。本技術克服現有布袋中長時間粘附積累較多的灰塵，灰塵依靠自身重力下落，灰塵下落速率較慢，布袋上積累較厚的灰塵，不僅堵塞了布袋上的透氣孔，影響了空氣流通速率的問題。

技術研發人員：梁聯聯,王帥闖,張長有,崔剛,賈凌冉,李智強,劉洋
受保護的技術使用者：青海萊潤環保科技有限公司
技術研發日：20240415
技術公布日：2025/4/28
