本技術涉及沙拉醬生產領域，具體涉及一種沙拉醬混料罐用可調篩網。

背景技術：

1、沙拉醬，起源于位于地中海的米諾卡島，使用大量雞蛋和油制作而成，這種醬汁在飲食中占有一席之地由來已久。沙拉醬的消耗量持續增加。沙拉醬在生產過程中，需要向混料罐內投入不同種類的原料進行預混合，現有的混料罐上沒有篩網機構，使得含有雜質的原料也會被投進混料罐內，會導致做成的沙拉醬有異物。因此，本領域技術人員提供了一種沙拉醬混料罐用可調篩網，以解決上述背景技術中提出的問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種沙拉醬混料罐用可調篩網，包括混料罐，所述混料罐下端安裝支撐架，混料罐上端設置進料口，混料罐上端對應進料口的位置安裝篩網機構，篩網機構包括圓板和扇形塊，圓板內部轉動連接旋轉板，旋轉板內部對稱設置四個篩網區，四個篩網區孔徑不同，旋轉板上端安裝轉軸，且轉軸穿過圓板上端并安裝傘齒輪一，圓板內左部開設貫穿孔，且貫穿孔對應進料口的位置，圓板上端對應貫穿孔的位置安裝進料管；

2、圓板上端轉動連接轉動桿，轉動桿上端安裝傘齒輪二，轉動桿外表面安裝配合板，配合板內部對稱開設四個定位孔，圓板上側設置傳動桿，傳動桿外表面安裝兩個傘齒輪三，兩個傘齒輪三分別與傘齒輪一和傘齒輪二嚙合，圓板上端安裝定位機構；

3、定位機構包括匚型塊和固定桿，匚型塊內部安裝固定桿，固定桿外表面滑動連接扣拉塊，扣拉塊下端安裝定位塊，且定位塊對應定位孔的位置，扣拉塊后端開設扣拉槽，固定桿外表面套設彈簧，且彈簧位于扣拉塊上側。

4、優選的：所述圓板右端開設扇形槽，扇形槽內設置扇形塊。

5、優選的：所述扇形槽內壁對稱安裝配合桿，扇形塊內壁對稱開設配合槽，且配合槽對應配合桿的位置。

6、優選的：所述扇形塊內壁開設弧形槽，且弧形槽對應旋轉板的位置。

7、優選的：所述扇形塊上端對稱安裝連接塊，連接塊內部設置緊固螺栓。

8、優選的：所述圓板上端對應緊固螺栓的位置開設螺紋槽。

9、優選的：所述傳動桿一端轉動連接側板，且側板固定連接圓板。

10、本實用新型的技術效果和優點：

11、本實用新型通過篩網區對沙拉醬原料進行過濾，將雜質過濾出來，通過扣拉塊帶動定位塊上升離開定位孔，然后，轉動配合板帶動旋轉板轉動，旋轉板帶動對應網孔直徑的篩網區轉到進料管的位置，以便進行對應的過濾工作，適用性強；同時，通過將扇形塊從扇形槽內取出，使篩網區露出來，然后對篩網區進行清理，方便快捷。

技術特征：

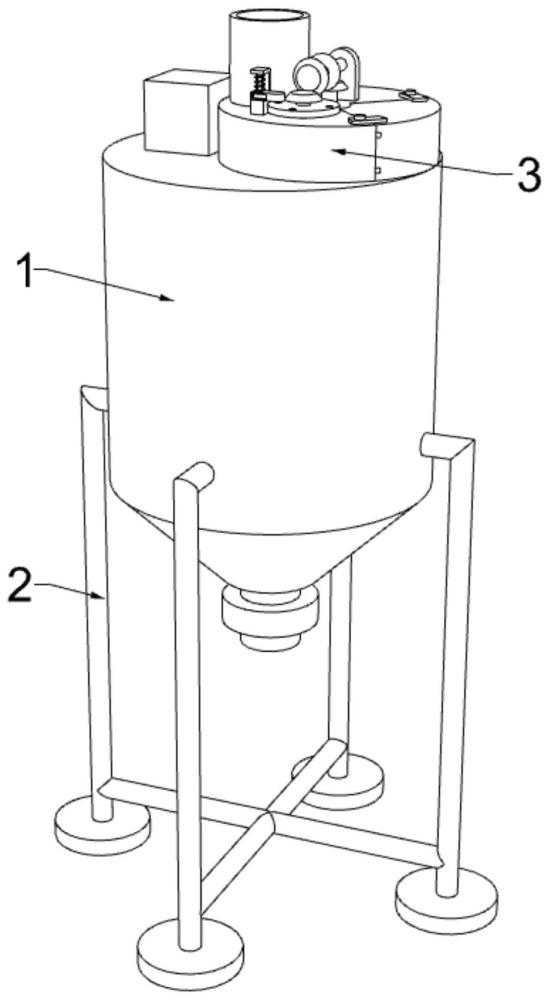

1.一種沙拉醬混料罐用可調篩網，包括混料罐(1)，其特征在于，所述混料罐(1)下端安裝支撐架(2)，混料罐(1)上端設置進料口，混料罐(1)上端對應進料口的位置安裝篩網機構(3)，篩網機構(3)包括圓板(4)和扇形塊(13)，圓板(4)內部轉動連接旋轉板(9)，旋轉板(9)內部對稱設置四個篩網區(10)，四個篩網區(10)孔徑不同，旋轉板(9)上端安裝轉軸(11)，且轉軸(11)穿過圓板(4)上端并安裝傘齒輪一(12)，圓板(4)內左部開設貫穿孔，且貫穿孔對應進料口的位置，圓板(4)上端對應貫穿孔的位置安裝進料管(5)；

2.根據權利要求1所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述圓板(4)右端開設扇形槽(6)，扇形槽(6)內設置扇形塊(13)。

3.根據權利要求2所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述扇形槽(6)內壁對稱安裝配合桿(7)，扇形塊(13)內壁對稱開設配合槽(15)，且配合槽(15)對應配合桿(7)的位置。

4.根據權利要求2所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述扇形塊(13)內壁開設弧形槽(14)，且弧形槽(14)對應旋轉板(9)的位置。

5.根據權利要求2所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述扇形塊(13)上端對稱安裝連接塊(16)，連接塊(16)內部設置緊固螺栓(17)。

6.根據權利要求1所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述圓板(4)上端對應緊固螺栓(17)的位置開設螺紋槽(8)。

7.根據權利要求1所述的一種沙拉醬混料罐用可調篩網，其特征在于，所述傳動桿(21)一端轉動連接側板，且側板固定連接圓板(4)。

技術總結
本技術公開了一種沙拉醬混料罐用可調篩網，包括混料罐，所述混料罐下端安裝支撐架，混料罐上端設置進料口，混料罐上端對應進料口的位置安裝篩網機構，篩網機構包括圓板和扇形塊，圓板內部轉動連接旋轉板，旋轉板內部對稱設置四個篩網區，四個篩網區孔徑不同，旋轉板上端安裝轉軸，且轉軸穿過圓板上端并安裝傘齒輪一，圓板內左部開設貫穿孔，且貫穿孔對應進料口的位置，圓板上端對應貫穿孔的位置安裝進料管。本技術通過篩網區對沙拉醬原料進行過濾，將雜質過濾出來，通過扣拉塊帶動定位塊上升離開定位孔，然后，轉動配合板帶動旋轉板轉動，旋轉板帶動對應網孔直徑的篩網區轉到進料管的位置，以便進行對應的過濾工作，適用性強。

技術研發人員：吳俏槿,林發平,謝惠敏,寧宗峰,林玉華,成依萍
受保護的技術使用者：廣州昊道食品有限公司
技術研發日：20240408
技術公布日：2025/4/28
