本技術涉及農藥生產，特別涉及一種農藥懸浮劑投料裝置。

背景技術：

1、農藥懸浮劑是一種以水為分散介質的農藥制劑。它的生產過程中，各種原料的添加比例和順序?qū)τ谧罱K產品的質量有重要影響。懸浮劑由多種成分組成，包括有效成分、潤濕劑、分散劑、增稠劑、防凍劑、ph調整劑等。這些成分的比例和質量直接影響到懸浮劑的性能，如分散性、穩定性和藥效。

2、現有的農藥懸浮劑投料裝置，功能單一，無法滿足多種形態制劑的投料需求，而且由于缺少投料前的預處理，投料后可能導致攪拌不充分，從而影響農藥的產品質量；投料后，攪拌時間也更長，降低生產效率。

技術實現思路

1、本實用新型的主要目的在于提供一種農藥懸浮劑投料裝置，用于解決背景技術中提及的問題。

2、為實現上述目的，本實用新型采取的技術方案如下：

3、一種農藥懸浮劑投料裝置，包括機架，機架底部設有支撐板，支撐板上放置有攪拌桶，攪拌桶內設有第一攪拌葉。攪拌桶上安裝有第一投料裝置和第二投料裝置，第一投料裝置和第二投料裝置底部均與攪拌桶連通。第一投料裝置包括第一投料桶和投料管，第一投料桶內設有第二攪拌葉，第一投料桶側面連通有多根投料管。第二投料裝置包括第二投料桶和研磨裝置，第二投料桶上端連通有研磨裝置，第二投料桶內設有第三攪拌葉。機架內布置有水管，水管設有多個水管支管，水管支管分別與第一投料桶、第二投料桶和攪拌桶連通。

4、進一步地，研磨裝置包括投料斗和研磨機，投料斗下端連接有研磨機，研磨機的出料口通過第二連接管與第二投料桶連通，且第二連接管處設有閥門。

5、進一步地，第一投料桶底部通過第一連接管與攪拌桶連通，第二投料桶底部通過第三連接管與攪拌桶連通，且第一連接管、第三連接管處均設有閥門。

6、進一步地，投料管端部設有快接頭。

7、進一步地，投料管和水管支管均設有流量計。

8、進一步地，第一投料桶和第二投料桶底部均設有支撐腿。

9、本實用新型還包括能夠使該農藥懸浮劑投料裝置正常使用的其它組件，這些設備或組件均采用本領域的常規技術手段。另外，本實用新型中未加限定的裝置和組件均采用本領域中的常規技術手段，如本申請中的研磨機等。在具體實施過程中，可按照具體工作場景選擇合適的設備或組件型號。

10、本實用新型的工作原理是：設置第一投料裝置和第二投料裝置，滿足液態和固態物料的投料需求。第一投料裝置和第二投料裝置內分別設有第二攪拌葉和第三攪拌葉，可以對投料前的物料進行初步攪拌處理，減少投料后的攪拌時間，提高工作效率。

11、與現有技術相比，本實用新型具有如下有益效果：1.適應性更強：滿足液態和固態物料的投料需求。2.攪拌更充分，生產效率更高：設置第一投料裝置和第二投料裝置，可以對投料前的物料進行初步攪拌處理，減少投料后的攪拌時間，提高生產效率。

技術特征：

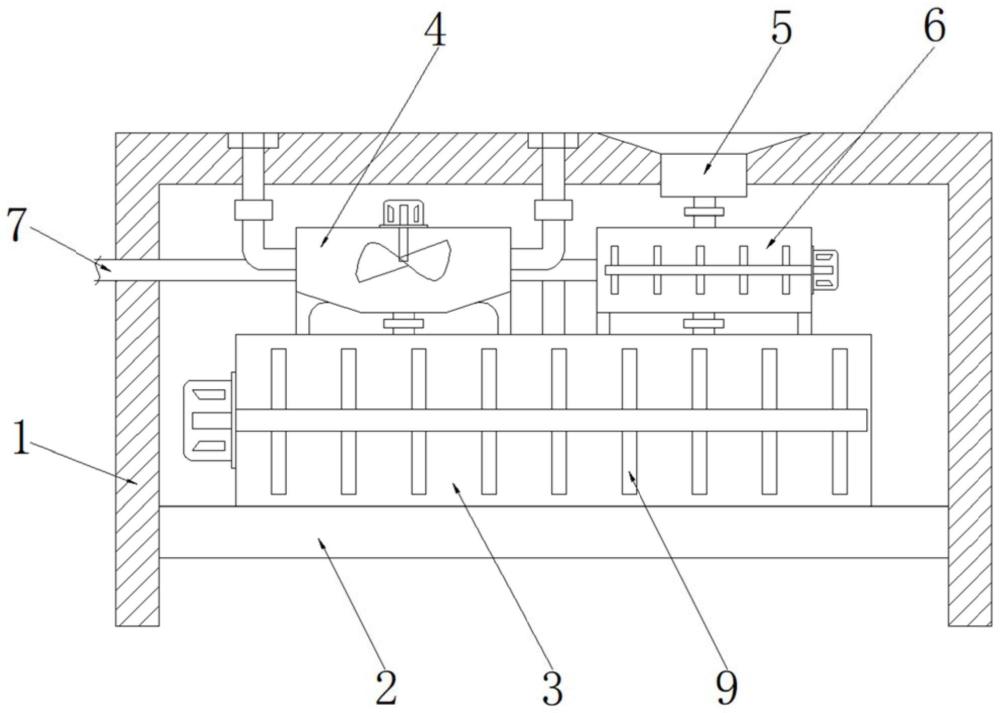

1.一種農藥懸浮劑投料裝置，包括機架(1)，機架(1)底部設有支撐板(2)，支撐板(2)上放置有攪拌桶(3)，攪拌桶(3)內設有第一攪拌葉(9)，其特征在于：所述攪拌桶(3)上安裝有第一投料裝置(4)和第二投料裝置(6)，所述第一投料裝置(4)和第二投料裝置(6)底部均與攪拌桶(3)連通；所述第一投料裝置(4)包括第一投料桶(41)和投料管(42)，所述第一投料桶(41)內設有第二攪拌葉(10)，第一投料桶(41)側面連通有多根投料管(42)；所述第二投料裝置(6)包括第二投料桶(61)和研磨裝置(5)，所述第二投料桶(61)上端連通有研磨裝置(5)，第二投料桶(61)內設有第三攪拌葉(11)；所述機架(1)內布置有水管(7)，所述水管(7)設有多個水管支管，所述水管支管分別與第一投料桶(41)、第二投料桶(61)和攪拌桶(3)連通。

2.根據權利要求1所述的農藥懸浮劑投料裝置，其特征在于：所述研磨裝置(5)包括投料斗(51)和研磨機(52)，所述投料斗(51)下端連接有研磨機(52)，研磨機(52)的出料口通過第二連接管(62)與第二投料桶(61)連通，且第二連接管(62)處設有閥門。

3.根據權利要求1所述的農藥懸浮劑投料裝置，其特征在于：所述第一投料桶(41)底部通過第一連接管(45)與攪拌桶(3)連通，所述第二投料桶(61)底部通過第三連接管(63)與攪拌桶(3)連通，且第一連接管(45)、第三連接管(63)處均設有閥門。

4.根據權利要求1所述的農藥懸浮劑投料裝置，其特征在于：所述投料管(42)端部設有快接頭(43)。

5.根據權利要求1所述的農藥懸浮劑投料裝置，其特征在于：所述投料管(42)和水管支管均設有流量計(44)。

6.根據權利要求1所述的農藥懸浮劑投料裝置，其特征在于：所述第一投料桶(41)和第二投料桶(61)底部均設有支撐腿(8)。

技術總結
本技術公開了農藥生產技術領域的一種農藥懸浮劑投料裝置，包括機架、攪拌桶。攪拌桶上安裝有第一投料裝置和第二投料裝置，第一投料裝置和第二投料裝置底部均與攪拌桶連通。第一投料裝置包括第一投料桶和投料管，第一投料桶內設有第二攪拌葉，第一投料桶側面連通有多根投料管。第二投料裝置包括第二投料桶和研磨裝置，第二投料桶上端連通有研磨裝置，第二投料桶內設有第三攪拌葉。機架內布置有水管，水管設有多個水管支管，水管支管分別與第一投料桶、第二投料桶和攪拌桶連通。本技術適應性更強，滿足液態和固態物料的投料需求，同時攪拌更充分，生產效率更高。

技術研發人員：陳諾,魯建濤
受保護的技術使用者：六夫丁作物保護有限公司
技術研發日：20240408
技術公布日：2025/4/28
