本技術涉及一種過濾器，具體是一種可快速更換復合型過濾器。

背景技術：

1、目前所使用的過濾器種類較多(尼龍網，板式過濾器，袋式過濾器，靜電過濾器，活性炭)，為了滿足實際需要，不同類型的過濾器會相互組合。目前缺少可以滿足不同使用組合的過濾器框架。

2、不同類型的過濾器厚度不同，當前的框架不能將不同的過濾器安裝在同一個過濾器框架內。

技術實現思路

1、本實用新型的目的在于提供一種可快速更換復合型過濾器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可快速更換復合型過濾器，過濾器安裝框架一的一側設有連接板一，連接板一固定連接在過濾板安裝框架一的一側，連接板一的一側設有連接板二，連接板二與連接板一搭接，連接板二的一側設有過濾板安裝框架二，過濾板安裝框架二固定連接在連接板二上，過濾板安裝框架二中設有開槽，開槽一體成型于過濾板安裝框架二上，過濾板安裝框架二上設有多組固定槽，固定槽一體成型于過濾板安裝框架二上。

4、作為本實用新型再進一步的方案：過濾板安裝框架一中設有多組固定軸，固定軸固定連接在過濾板安裝框架一中，固定軸的一側設有轉動軸，轉動軸轉動連接在固定軸上，轉動軸的一側設有固定壓板，固定壓板固定連接在轉動軸上，轉動軸上設有撥桿，撥桿固定連接在轉動軸上。

5、與現有技術相比，本實用新型的有益效果是：

6、過濾板安裝框架一和過濾板安裝框架二中可以安裝不同規格的過濾板，過濾板安裝框架一和過濾板安裝框架二可以單獨使用也可以安裝在一起使用，在組合使用時通過撥桿控制固定壓板固定和拆除，實現快速更換的功能。

技術特征：

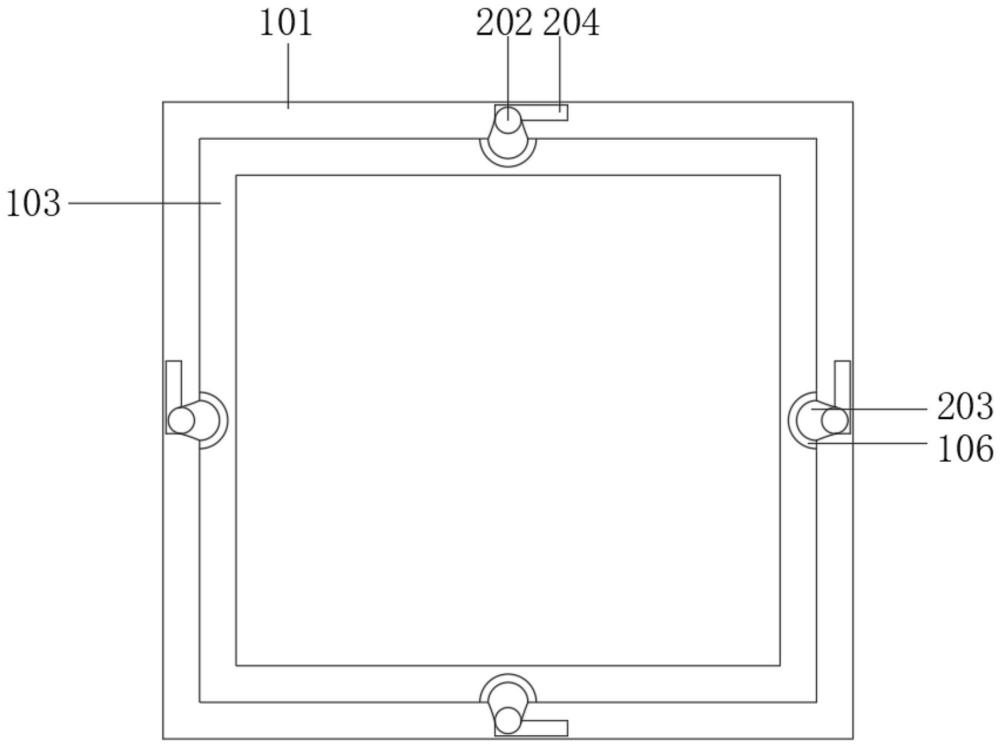

1.一種可快速更換復合型過濾器，包括過濾板安裝框架一(101)、連接板一(102)、連接板二(103)、過濾板安裝框架二(104)、開槽(105)、固定槽(106)，其特征在于，過濾器安裝框架一(101)的一側設有連接板一(102)，連接板一(102)固定連接在過濾板安裝框架一(101)的一側，連接板一(102)的一側設有連接板二(103)，連接板二(103)與連接板一(102)搭接，連接板二(103)的一側設有過濾板安裝框架二(104)，過濾板安裝框架二(104)固定連接在連接板二(103)上，過濾板安裝框架二(104)中設有開槽(105)，開槽(105)一體成型于過濾板安裝框架二(104)上，過濾板安裝框架二(104)上設有多組固定槽(106)，固定槽(106)一體成型于過濾板安裝框架二(104)上。

2.根據權利要求1所述的一種可快速更換復合型過濾器，其特征在于，過濾板安裝框架一(101)中設有多組固定軸(201)，固定軸(201)固定連接在過濾板安裝框架一(101)中，固定軸(201)的一側設有轉動軸(202)，轉動軸(202)轉動連接在固定軸(201)上，轉動軸(202)的一側設有固定壓板(203)，固定壓板(203)固定連接在轉動軸(202)上，轉動軸(202)上設有撥桿(204)，撥桿(204)固定連接在轉動軸(202)上。

技術總結
本技術公開了一種可快速更換復合型過濾器，包括過濾板安裝框架一，過濾器安裝框架一的一側設有連接板一，連接板一固定連接在過濾板安裝框架的一側，連接板一的一側設有連接板二，連接板二與連接板一搭接，連接板二的一側設有過濾板安裝框架二，過濾板安裝框架二固定連接在連接板二上，過濾板安裝框架二中設有開槽，開槽一體成型于過濾板安裝框架二上，過濾板安裝框架上設有多組固定槽，固定槽一體成型于過濾板安裝框架二上，過濾板安裝框架一和過濾板安裝框架二中可以安裝不同規格的過濾板，過濾板安裝框架一和過濾板安裝框架二可以單獨使用也可以安裝在一起使用，在組合使用時通過撥桿控制固定壓板固定和拆除，實現快速更換的功能。

技術研發人員：劉俊,孔繁哲,朱登秀,金鵬
受保護的技術使用者：天津歐科環境設備有限公司
技術研發日：20240416
技術公布日：2025/4/28
