本技術涉及清洗劑生產，具體為一種清洗劑的攪拌裝置。

背景技術：

1、清潔劑作為洗滌衣物、清洗用具或清潔家具的產品，其主要功能是通過化學作用去除物品上的污垢，如油脂、涂料、油墨、膠質、積碳、粉塵等，它們通常含有多種新型表面活性劑，這些成分有助于增強去污能力，同時減少對皮膚的刺激，使漂洗更容易。

2、根據專利號cn?213493132?u公開的清洗劑的攪拌裝置，其技術方案要點是：包括攪拌桶，所述攪拌桶內轉動連接有攪拌桿，所述攪拌桿上固定連接有多個攪拌葉，所述攪拌葉的表面開設有多個通孔，所述攪拌桶的頂部安裝固定有驅動所述攪拌桿旋轉的伺服電機，所述攪拌桿的端部貫穿所述攪拌桶的頂部并通過聯軸器與所述伺服電機的電機軸固定連接。

3、該清洗劑的攪拌裝置，其在進行對清潔劑的生產制備時的攪拌過程之中，雖然利用水泵產生吸力將攪拌桶底部的混合溶液抽取到噴灑管內部，并通過噴頭噴灑出來，達到提高攪拌效率，使攪拌混合更加充的效果，但是在實際進行混合攪拌時，其不便于根據實際的混合制備的需要進行對每種原料添加混合時的速度控制，為此該技術方案需要進行改進。

技術實現思路

1、本實用新型的目的在于提供一種清洗劑的攪拌裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種清洗劑的攪拌裝置，包括支撐架，所述支撐架頂部轉動連接有送料機構，所述支撐架左端內部固定連接有攪拌機構；

3、所述送料機構包括驅動組件和控料組件，所述控料組件設置于驅動組件頂部；

4、所述攪拌機構包括支撐座，所述支撐座固定連接于支撐架左端內部，所述支撐座頂部固定連接有電機，所述電機底端固定連接有齒桿，所述齒桿底端固定連接有第二齒輪，所述第二齒輪表面嚙合連接有第二齒環，所述第二齒環底端固定連接有連接環，所述連接環內部固定連接有支撐圓架，所述支撐圓架底端固定連接有攪拌桿，所述攪拌桿表面固定連接有攪拌葉，所述攪拌葉表面設置有攪拌桶，所述第二齒環內側轉動連接有連接座。

5、優選的，所述驅動組件包括環形支架，所述環形支架轉動連接于支撐架頂部，所述環形支架頂端固定連接有齒圈，所述支撐架頂端內側固定連接有錐形出料筒。

6、優選的，所述錐形出料筒內部開設有出料孔，所述錐形出料筒底端與連接座底端固定連接，便于原料經過錐形出料筒經連接座落入至攪拌桶內部，進而進行清洗劑的攪拌作用。

7、優選的，所述控料組件包括過料倉，所述過料倉固定連接于環形支架頂部，所述過料倉頂端轉動連接有下分料板，所述下分料板表面固定連接有t形環條，所述t形環條上表面滑動連接有環槽，所述環槽頂部固定連接有上分料板，所述環槽頂端固定連接有進料倉，所述t形環條頂部固定連接有環形架，所述環形架頂端固定連接有第一齒環，所述第一齒環表面嚙合連接有第一齒輪，所述第一齒輪內部固定連接有t形桿，所述t形桿上表面轉動連接有圓板，所述圓板底端固定連接有彈簧，所述彈簧底端與進料倉頂部固定連接，所述t形桿下表面固定連接有卡條，所述過料倉頂部邊緣固定連接有支撐桿，所述支撐桿頂端與進料倉底端固定連接。

8、優選的，所述過料倉內部開設有c形槽，所述卡條表面位于c形槽內部，所述過料倉左端內部開設通孔，所述t形桿下表面貫穿于過料倉左端內部開設的通孔，方便卡條在c形槽的作用之下進行對原料下落的速度控制作用。

9、優選的，所述環槽底端開設有環形槽，所述t形環條上表面與環形槽內部滑動連接。

10、優選的，所述支撐座內部開設圓腔，所述圓腔一側開設開口，所述第二齒輪表面位于圓腔內部，所述支撐座頂部開設通孔，所述齒桿表面貫穿于支撐座頂部開設的通孔，便于齒桿在支撐座頂部開設的通孔內的支撐下進行轉動，進而最終帶動攪拌葉進行攪拌作用。

11、與現有技術相比，本實用新型提供了一種清洗劑的攪拌裝置，具備以下

12、有益效果：

13、1、該清洗劑的攪拌裝置，通過設置的送料機構，讓環形架和下分料板轉動，進而改變下分料板與上分料板之間的相對位置，并進行對清潔劑原料的下料速度控制，需對每種原料的下落速度進行單獨控制時，只需要將其他進料倉附近處的t形桿向下移動讓卡條卡在過料倉內開設的c形槽底端，并讓第一齒輪脫離與第一齒環的嚙合，從而可以進行單獨控制每種原料的下落速度，進而便于根據實際的混合制備的需要，進行對每種原料添加混合時的速度控制。

14、2、該清洗劑的攪拌裝置，通過設置的攪拌機構，電機帶動齒桿、第二齒輪和第二齒環轉動，進而帶動支撐圓架轉動時，帶動攪拌桿和攪拌葉轉動，從而進行對清潔劑的原料的混合攪拌，進而讓清潔劑原料在混合配制時可讓原料之間進行充分混合。

技術特征：

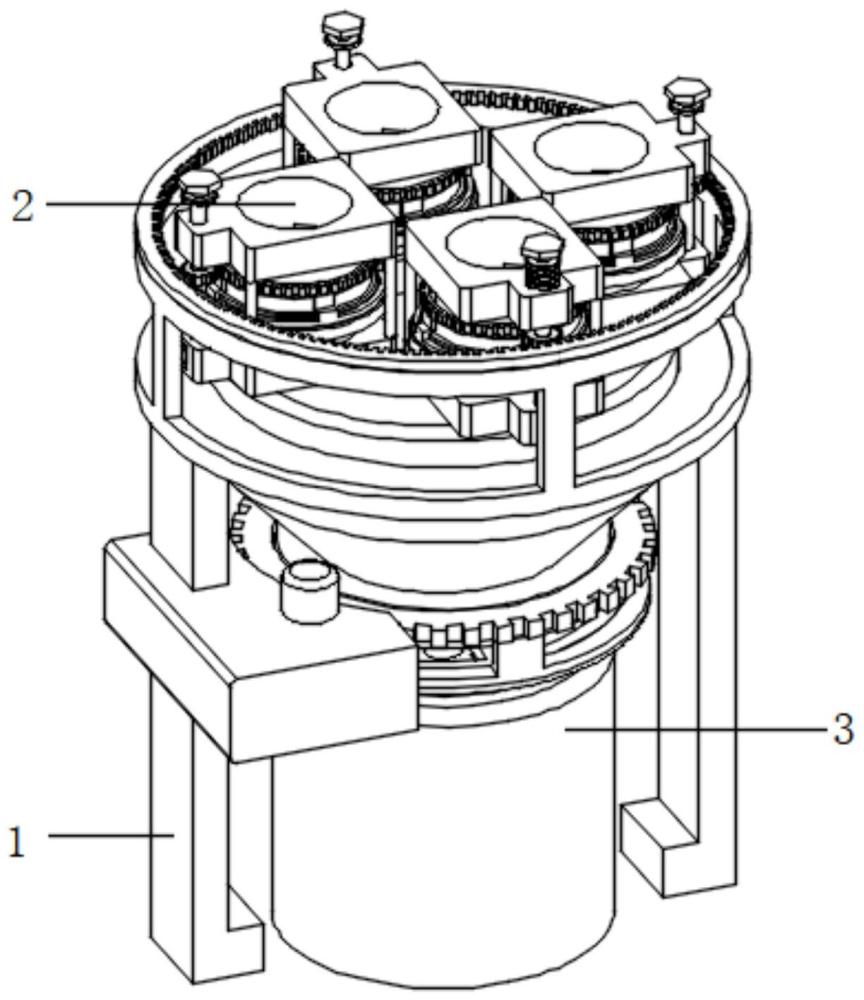

1.一種清洗劑的攪拌裝置，包括支撐架(1)，其特征在于：所述支撐架(1)頂部轉動連接有送料機構(2)，所述支撐架(1)左端內部固定連接有攪拌機構(3)；

2.根據權利要求1所述的一種清洗劑的攪拌裝置，其特征在于：所述驅動組件(21)包括環形支架(211)，所述環形支架(211)轉動連接于支撐架(1)頂部，所述環形支架(211)頂端固定連接有齒圈(212)，所述支撐架(1)頂端內側固定連接有錐形出料筒(213)。

3.根據權利要求2所述的一種清洗劑的攪拌裝置，其特征在于：所述錐形出料筒(213)內部開設有出料孔，所述錐形出料筒(213)底端與連接座(37)底端固定連接。

4.根據權利要求2所述的一種清洗劑的攪拌裝置，其特征在于：所述控料組件(22)包括過料倉(221)，所述過料倉(221)固定連接于環形支架(211)頂部，所述過料倉(221)頂端轉動連接有下分料板(222)，所述下分料板(222)表面固定連接有t形環條(223)，所述t形環條(223)上表面滑動連接有環槽(2231)，所述環槽(2231)頂部固定連接有上分料板(224)，所述環槽(2231)頂端固定連接有進料倉(225)，所述t形環條(223)頂部固定連接有環形架(2261)，所述環形架(2261)頂端固定連接有第一齒環(226)，所述第一齒環(226)表面嚙合連接有第一齒輪(227)，所述第一齒輪(227)內部固定連接有t形桿(228)，所述t形桿(228)上表面轉動連接有圓板(2281)，所述圓板(2281)底端固定連接有彈簧(2282)，所述彈簧(2282)底端與進料倉(225)頂部固定連接，所述t形桿(228)下表面固定連接有卡條(229)，所述過料倉(221)頂部邊緣固定連接有支撐桿(2251)，所述支撐桿(2251)頂端與進料倉(225)底端固定連接。

5.根據權利要求4所述的一種清洗劑的攪拌裝置，其特征在于：所述過料倉(221)內部開設有c形槽，所述卡條(229)表面位于c形槽內部，所述過料倉(221)左端內部開設通孔，所述t形桿(228)下表面貫穿于過料倉(221)左端內部開設的通孔。

6.根據權利要求4所述的一種清洗劑的攪拌裝置，其特征在于：所述環槽(2231)底端開設有環形槽，所述t形環條(223)上表面與環形槽內部滑動連接。

7.根據權利要求1所述的一種清洗劑的攪拌裝置，其特征在于：所述支撐座(31)內部開設圓腔，所述圓腔一側開設開口，所述第二齒輪(34)表面位于圓腔內部，所述支撐座(31)頂部開設通孔，所述齒桿(33)表面貫穿于支撐座(31)頂部開設的通孔。

技術總結
本技術涉及清洗劑生產技術領域，且公開了一種清洗劑的攪拌裝置，包括支撐架，所述支撐架頂部轉動連接有送料機構，所述支撐架左端內部固定連接有攪拌機構；所述送料機構包括驅動組件和控料組件，所述控料組件設置于驅動組件頂部；所述攪拌機構包括支撐座，所述支撐座固定連接于支撐架左端內部，所述支撐座頂部固定連接有電機，所述電機底端固定連接有齒桿，所述齒桿底端固定連接有第二齒輪，所述第二齒輪表面嚙合連接有第二齒環。該清洗劑的攪拌裝置，通過設置的送料機構，讓第一齒輪脫離與第一齒環的嚙合，從而可以進行單獨控制每種原料的下落速度，進而便于根據實際的混合制備的需要，進行對每種原料添加混合時的速度控制。

技術研發人員：邵將,田樹彬,荊運萌,張正坤,王亞君,張紅軍,王亞玲
受保護的技術使用者：河南井田油料有限公司
技術研發日：20240416
技術公布日：2025/4/28
