本技術涉及一種煙氣脫硫，特別是脫硫塔用應急保護噴淋系統。

背景技術：

1、目前，隨著環保要求的提高，濕法脫硫現在是廢氣處理的主要手段，占據廢氣處理的大部分市場。出于性價比以及實用性的考慮，現大部分脫硫塔采用碳鋼+鱗片防腐制作，并且配備frp噴淋管路以及pp材質的除霧器等輔助設備。但部分廢氣因工藝的原因，廢氣溫度較高（溫度高達360℃），一旦出現緊急問題（例如停電、循環泵停機），塔內鱗片以及設備在短時間內造成不可修復性損壞，從而導致脫硫塔不能正常運行。針對此種現狀，設計一種保護設備的應急噴淋系統，在出現緊急狀況時能自動運行，降底廢氣溫度，保護塔內設備正常，從而給人工操作預留時間，此裝置具有一定的應用市場。

技術實現思路

1、本實用新型的發明目的在于提供一種在出現緊急狀況時能自動運行，降底廢氣溫度，保護塔內設備正常，從而給人工操作預留時間的脫硫塔用應急保護噴淋系統。

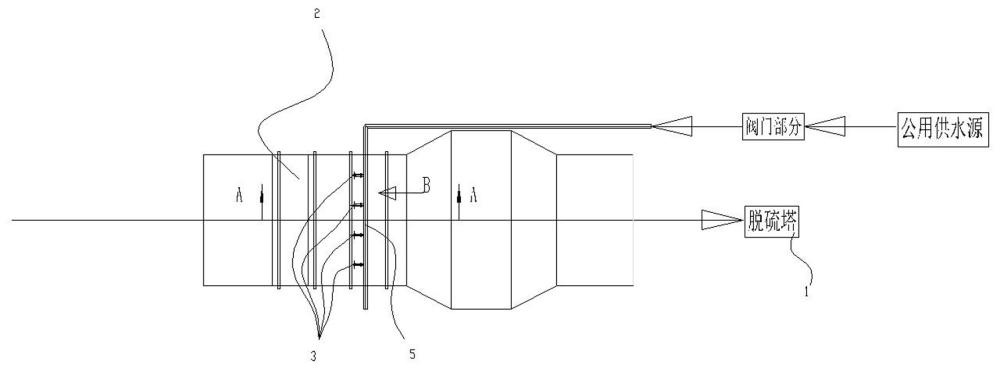

2、本實用新型脫硫塔用應急保護噴淋系統是這樣實現的，包括將煙氣導入脫硫塔內的煙氣導入通道、伸入進導入通道內的噴淋管、設置在噴淋管上的數個噴嘴、設置在煙氣導入通道外的與噴淋管相連的且與公用供水源連通的導水管上的電動閥門，電動閥門是通電常閉閥門。

3、工作時，脫硫系統正常運行時，閥門處于通電狀態，閥門關閉，在脫硫系統斷電或者循環泵停機等應急情況下閥門斷電，閥門自動開啟，公用供水源（如市政消防水）根據管路流至噴嘴出霧化，從而降低廢氣溫度，確保進塔廢氣溫度控制在80℃以下，保證塔內設備正常。

4、優選地，噴嘴的噴出方向與煙氣流動方向一致，以避免噴出的水直噴導入通道壁上。

5、優選地，噴嘴采用螺旋噴嘴，霧化后能完全覆蓋煙道，且噴射距離較長，能迅速降溫。

6、優選地，在噴淋管兩邊的導入通道底部設置有擋板，兩擋板之間的導入通道底部連接有回流管，以便將落在兩擋板之間的導入通道底部的水收集到脫硫系統地坑的水池中。

7、本實用新型與已有技術相比，具有在出現緊急狀況時能自動運行，降底廢氣溫度，保護塔內設備正常，從而給人工操作預留時間的優點。

技術特征：

1.一種脫硫塔用應急保護噴淋系統，其特征在于，包括將煙氣導入脫硫塔內的煙氣導入通道、伸入進導入通道內的噴淋管、設置在噴淋管上的數個噴嘴、設置在煙氣導入通道外的與噴淋管相連的且與公用供水源連通的導水管上的電動閥門，電動閥門是通電常閉閥門。

2.根據權利要求1所述的脫硫塔用應急保護噴淋系統，其特征在于，噴嘴采用螺旋噴嘴，霧化后能完全覆蓋煙道，且噴射距離較長，能迅速降溫。

3.根據權利要求1或2所述的脫硫塔用應急保護噴淋系統，其特征在于，在噴淋管兩邊的導入通道底部設置有擋板，兩擋板之間的導入通道底部連接有回流管，以便將落在兩擋板之間的導入通道底部的水收集到脫硫系統地坑的水池中。

4.根據權利要求3所述的脫硫塔用應急保護噴淋系統，其特征在于，導入通道底部是平底。

5.根據權利要求1或2或4所述的脫硫塔用應急保護噴淋系統，其特征在于，電動閥門并接第一手動閥門后再與第二手動閥門串接，構成閥門部分，第一手動閥門處于常閉狀態，只有當電動閥門失效后且需要應急保護時，才手動打開，第二手動閥門處于常開狀態，只有需要對第一手動閥門、電動閥門進行檢修時，才關閉。

6.根據權利要求1或2或4所述的脫硫塔用應急保護噴淋系統，其特征在于，導入通道頂部設置有插入孔，插入孔入口處設置有法蘭，對應法蘭的噴淋管的身部設置有連接法蘭，噴淋管插入插入孔內然后通過連接在法蘭上的連接法蘭將噴淋管固定在插入孔上。

技術總結
一種脫硫塔用應急保護噴淋系統，涉及一種煙氣脫硫技術領域，包括將煙氣導入脫硫塔內的煙氣導入通道、伸入進導入通道內的噴淋管、設置在噴淋管上的數個噴嘴、設置在煙氣導入通道外的與噴淋管相連的且與公用供水源連通的導水管上的電動閥門，電動閥門是通電常閉閥門。本技術與已有技術相比，具有在出現緊急狀況時能自動運行，降底廢氣溫度，保護塔內設備正常，從而給人工操作預留時間的優點。

技術研發人員：杜開君
受保護的技術使用者：佛山賽因迪環保科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
