本技術涉及負壓除塵，具體為一種新型負壓除塵裝置。

背景技術：

1、飼料加工過程中卸料、粉碎、混合、篩分、包裝以及備和輸送管道密封不嚴導致物料的跑冒滴漏等方面都會產生粉塵，粉塵是損耗非常重要的一個因素，且粉塵爆炸占配合飼料廠事故的48％，有效控制粉塵的產生以及除塵對飼料生產管控來說是非常重要的，當前除塵設備多種多樣，但實際除塵效果并不理想，操作繁瑣，效率低，因此需要更好的負壓除塵裝置來對車間進行除塵。

2、例如公告號為cn210497582u的一種新型車間除塵負壓裝置，包括風吸主體，該新型車間除塵負壓裝置設置有鎖定栓，在日常使用時，將網圈外側的兩個鎖定栓分開，使得網圈從兩個鎖定栓之間取出，即可將濾網從濾網槽內部取出進行清洗，防止灰塵過多導致堵塞；

3、該新型車間除塵負壓裝置，是通過在網圈處設置鎖定栓，來對濾網進行拆卸清理等，但是此種拆卸清理的方式，不僅費時費力，而且將濾網拆卸和清理的階段，設備需要停機，無法使用，從而便降低了使用效果，同時上述中是采用固定塊和固定彈簧的方式將濾芯和芯桶進行抵緊固定，但是由于除塵負壓裝置工作時會產生一定的震動，彈簧受到震動的影響就容易發生晃動，從而便降低了上方濾芯和芯桶的穩定性，因此，生產中亟需急需解決快速和高效除塵問題，以便于空氣凈化，生產安全，提高飼料加工過程中的衛生安全性，以提高飼料質量。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種新型負壓除塵裝置，解決了現有的新型車間除塵負壓裝置，對濾網進行清理的方式不僅費時費力，而且將濾網拆卸和清理的階段，設備需要停機，無法使用，同時由于除塵負壓裝置工作時會產生一定的震動，彈簧受到震動的影響就容易發生晃動，從而便降低了上方濾芯和芯桶穩定性的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種新型負壓除塵裝置，包括底板和支腿，所述底板的上方中間固接有一對支腿，所述支腿的上方固接有除塵器殼體，所述除塵器殼體的內部固接有一對過濾網板，所述底板的上方左側固接有支架，且支架的內部固接有與底板連接的沙克龍，所述除塵器殼體的內部中間和上方分別安裝有清理機構和除塵機構，所述除塵器殼體的前端面上方通過多個螺栓螺紋連接有箱板。

3、優選的，所述清理機構包括通過一對軸承與除塵器殼體轉動連接的第一螺桿，所述第一螺桿的右側外壁螺紋連接有豎板，且豎板的上下方外壁均固接有與過濾網板貼合的清理刷，所述除塵器殼體的左側外壁固接有機座，且機座的內部固接有與第一螺桿連接的電機，所述豎板的一對通孔處均間隙配合有橫桿，且橫桿的外壁與除塵器殼體的內壁相固接。

4、優選的，所述沙克龍和除塵器殼體的下方分別連接有第一排料管和第二排料管。

5、優選的，所述沙克龍的左側上方和上表面分別固接有進料管和導料管，且導料管的另一端與除塵器殼體的內部相連接，所述導料管的右端面固接有集氣罩。

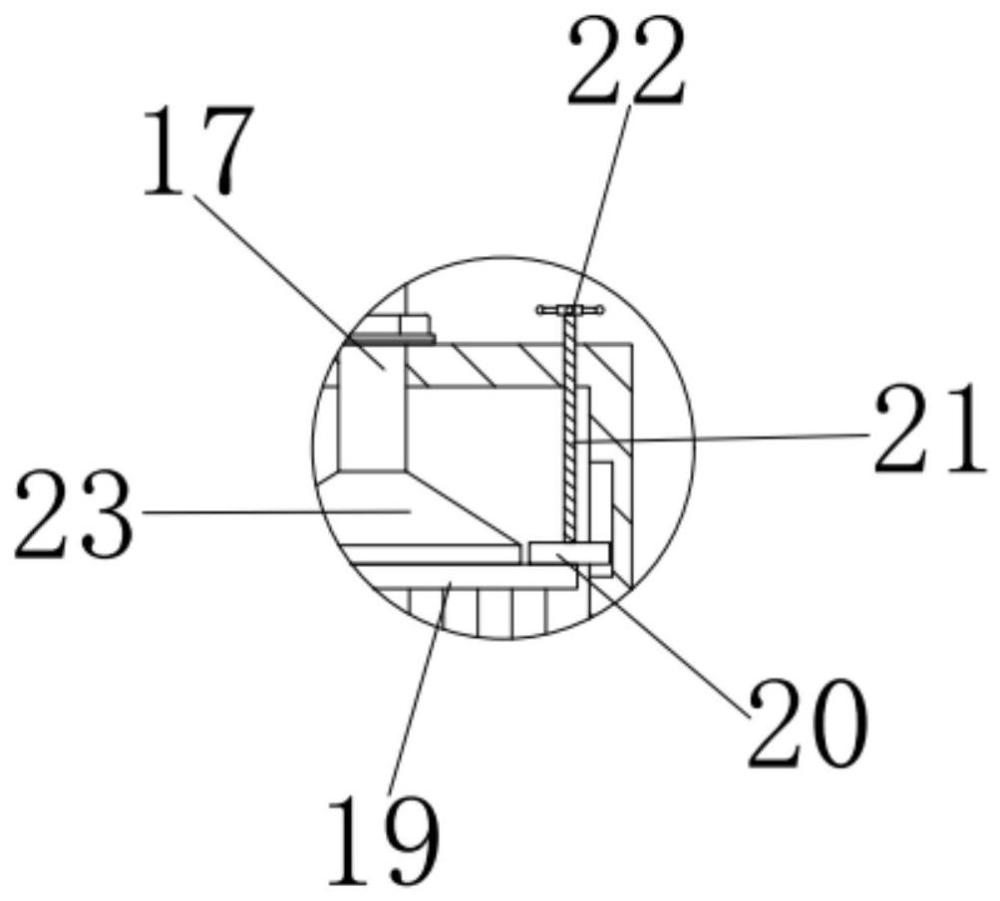

6、優選的，所述除塵機構包括與除塵器殼體中間內壁固接的橫板，所述橫板的上表面貼合有濾芯，所述濾芯的上表面貼合有一對壓板，且壓板的外壁與除塵器殼體的滑槽處內壁間隙配合，所述壓板的上方轉動連接有第二螺桿，且第二螺桿的外壁與除塵器殼體的內部螺紋相連，所述第二螺桿的上表面固接有把手。

7、優選的，所述底板的上方右側固接有風機，所述風機的吸氣口處固接有風管，且風管的另一端與除塵器殼體的內部相連通。

8、有益效果

9、本實用新型提供一種新型負壓除塵裝置，具備以下有益效果：

10、當需要對過濾網板進行清理時，可以啟動電機，使電機的輸出軸帶動第一螺桿有規律的往復轉動，第一螺桿再配合橫桿帶動豎板移動，這樣豎板便可以帶動清理刷移動，從而不需要拆卸過濾網板就可以對其進行清理，不僅更加的簡單方便，降低了勞動程度，而且也不需要停機，因此使用效果更好；

11、可以將濾芯安裝到集氣罩和橫板之間，再轉動把手，通過把手帶動第二螺桿進行轉動，使第二螺桿通過除塵器殼體帶動壓板移動，這樣壓板配合橫板就可以將濾芯抵緊固定，最后再通過螺栓將箱板固定到除塵器殼體上即可，反之也方便對濾芯進行拆卸更換，從而濾芯受到裝置工作時震動的影響就不容易發生晃動，穩定性更高；

12、之后將進料管通過接頭連接出若干個軟管，并布置到飼料廠加工車間各樓層，連接到現場的清潔區域，這樣當啟動風機后，使風機的風管處產生負壓，這樣在負壓的作用下，現場的各個軟管就可以將粉塵吸入，并通過進料管排入到沙克龍內，通過沙克龍對粉塵中的粗粉進行過濾，細粉會通過導料管和集氣罩排入到除塵器殼體內，并依次經過濾芯和過濾網板進行過濾，這樣采用將粉塵用負壓的方式吸入，改善了以往使用正壓噴吹，或者簡單清掃的方式，將粉塵揚起后靜置又重新沉降，或者造成粉塵外溢，對環境污染的問題，同時還可以將粉塵聚集，回收再利用，減少資源浪費，降低損耗。

技術特征：

1.一種新型負壓除塵裝置，包括底板(1)和支腿(2)，所述底板(1)的上方中間固接有一對支腿(2)，其特征在于：所述支腿(2)的上方固接有除塵器殼體(3)，所述除塵器殼體(3)的內部固接有一對過濾網板(4)，所述底板(1)的上方左側固接有支架(5)，且支架(5)的內部固接有與底板(1)連接的沙克龍(7)，所述除塵器殼體(3)的內部中間和上方分別安裝有清理機構和除塵機構，所述除塵器殼體(3)的前端面上方通過多個螺栓螺紋連接有箱板(6)。

2.根據權利要求1所述的一種新型負壓除塵裝置，其特征在于，所述清理機構包括通過一對軸承與除塵器殼體(3)轉動連接的第一螺桿(8)，所述第一螺桿(8)的右側外壁螺紋連接有豎板(9)，且豎板(9)的上下方外壁均固接有與過濾網板(4)貼合的清理刷(10)，所述除塵器殼體(3)的左側外壁固接有機座(11)，且機座(11)的內部固接有與第一螺桿(8)連接的電機(12)，所述豎板(9)的一對通孔處均間隙配合有橫桿(13)，且橫桿(13)的外壁與除塵器殼體(3)的內壁相固接。

3.根據權利要求1所述的一種新型負壓除塵裝置，其特征在于，所述沙克龍(7)和除塵器殼體(3)的下方分別連接有第一排料管(14)和第二排料管(15)。

4.根據權利要求1所述的一種新型負壓除塵裝置，其特征在于，所述沙克龍(7)的左側上方和上表面分別固接有進料管(16)和導料管(17)，且導料管(17)的另一端與除塵器殼體(3)的內部相連接，所述導料管(17)的右端面固接有集氣罩(23)。

5.根據權利要求1所述的一種新型負壓除塵裝置，其特征在于，所述除塵機構包括與除塵器殼體(3)中間內壁固接的橫板(18)，所述橫板(18)的上表面貼合有濾芯(19)，所述濾芯(19)的上表面貼合有一對壓板(20)，且壓板(20)的外壁與除塵器殼體(3)的滑槽處內壁間隙配合，所述壓板(20)的上方轉動連接有第二螺桿(21)，且第二螺桿(21)的外壁與除塵器殼體(3)的內部螺紋相連，所述第二螺桿(21)的上表面固接有把手(22)。

6.根據權利要求1所述的一種新型負壓除塵裝置，其特征在于，所述底板(1)的上方右側固接有風機(24)，所述風機(24)的吸氣口處固接有風管(25)，且風管(25)的另一端與除塵器殼體(3)的內部相連通。

技術總結
本技術公開了一種新型負壓除塵裝置，包括底板和支腿，所述支腿的上方固接有除塵器殼體，所述除塵器殼體的內部固接有一對過濾網板，所述底板的上方左側固接有支架，所述除塵器殼體的內部中間和上方分別安裝有清理機構和除塵機構，所述除塵器殼體的前端面上方通過多個螺栓螺紋連接有箱板，本技術涉及負壓除塵技術領域，當需要對過濾網板進行清理時，可以啟動電機，使電機的輸出軸帶動第一螺桿有規律的往復轉動，第一螺桿再配合橫桿帶動豎板移動，這樣豎板便可以帶動清理刷移動，從而不需要拆卸過濾網板就可以對其進行清理，不僅更加的簡單方便，降低了勞動程度，而且也不需要停機，因此使用效果更好。
