本技術涉及噴淋塔設備，具體是一種用于廢氣處理的廢氣噴淋塔設備。

背景技術：

1、噴淋塔是一種常用的氣液接觸設備，用于處理廢氣中的有害氣體或顆粒物。噴淋塔通過將液體溶液噴灑到底部，并讓廢氣從頂部進入，實現氣體和液體之間的接觸和反應，從而去除廢氣中的污染物或降低濃度。

2、現有專利號為cn220310131?u的專利公布一種用于廢氣處理的廢氣噴淋塔設備，該廢氣噴淋塔設備旨在解決現有的技術中進行廢氣噴淋時，由于噴淋廢氣后的水流易受到廢氣的污染，使得污染后的水流易粘附在塔體內部，進而導致塔體內部發生污染難以清潔的問題。

3、該現有技術的解決方案為：一種用于廢氣處理的廢氣噴淋塔設備，包括塔體，所述塔體的內部固定套接有固定柱，所述塔體的內部活動套接有清潔套，所述清潔套的內部固定套接有固定板，所述塔體的頂部固定安裝有旋轉電機，所述旋轉電機的輸出軸上固定連接有螺紋柱，所述塔體的內部固定套接有過濾板，所述固定柱的頂部固定連接有限位桿，所述塔體的內部固定套接有進氣管，所述過濾板的底部設置有防護機構，所述過濾板的底部設置有噴淋機構，所述塔體的頂部固定套接有排氣管，所述塔體的頂部固定連接有清潔箱，所述清潔箱的內部設置有清潔機構。

4、但是現有技術中的專利存在以下幾種缺點：

5、(1)現有技術中的專利通過若干個噴頭對廢氣進行噴淋，若干個噴頭噴出的水流會有一定的縫隙，導致無法對廢氣進行完全噴淋。

6、(2)現有技術中的專利不方便對過濾板進行清潔，在長時間使用后可能會堵塞導致設備無法正常運行。

7、(3)現有技術中的專利無法對廢液進行處理。

技術實現思路

1、本實用新型要解決的技術問題就是克服以上的技術缺陷，提供一種用于廢氣處理的廢氣噴淋塔設備。

2、為了解決上述問題，本實用新型的技術方案為：一種用于廢氣處理的廢氣噴淋塔設備，包括塔體，所述塔體內側固定連接設有過濾網，所述塔體底端設有廢液處理腔，所述塔體一側貫穿連接設有進氣管，所述進氣管外側連接設有氣泵，所述進氣管上方設有噴淋機構，所述塔體內部頂端貫穿連接設有出氣管一，所述出氣管一一端固定連接設有出氣斗，所述出氣管一外側固定連接設有廢氣處理箱，所述廢氣處理箱內側設有兩個安裝機構，所述廢氣處理箱上側固定連接設有出氣管二，所述出氣管二外側連接設有閥門。

3、進一步，所述噴淋機構包括水管，所述水管貫穿于塔體內部，所述水管外側連接設有水泵，所述水管上連接設有若干個支管，若干個所述支管一端分別連接設有旋轉式噴頭。

4、進一步，所述安裝機構包括安裝座，所述安裝座內側螺紋連接設有固定螺栓，所述安裝座通過固定螺栓與廢氣處理箱固定連接。

5、進一步，所述安裝座內側滑動連接設有滑塊，所述滑塊一側固定連接設有限位塊，所述滑塊遠離限位塊的一側固定連接設有過濾板，所述過濾板滑動連接于廢氣處理箱內側，所述過濾板一側固定連接設有把手。

6、進一步，所述廢液處理腔內貫穿設有進液管，所述進液管一端固定連接設有凈化液箱，所述進液管外側連接設有抽液泵。

7、本實用新型與現有的技術相比的優點在于：

8、(1)本實用新型通過設置的若干個旋轉式噴頭對廢氣進行噴淋，可以實現對廢氣的完全噴淋。

9、(2)本實用新型通過設置的兩個安裝機構，通過拉動把手將過濾板抽出，在清理完成后將過濾板兩側的滑塊沿安裝座方向推動，推動到最底端即可安裝完成。

10、(3)本實用新型通過設置的凈化液箱、進液管和抽液泵，啟動抽液泵將凈化液箱中的凈化液抽入進液管內，凈化液的化學藥劑與廢水進行化學反應，使廢液凈化，凈化后的廢水可安全排出。

技術特征：

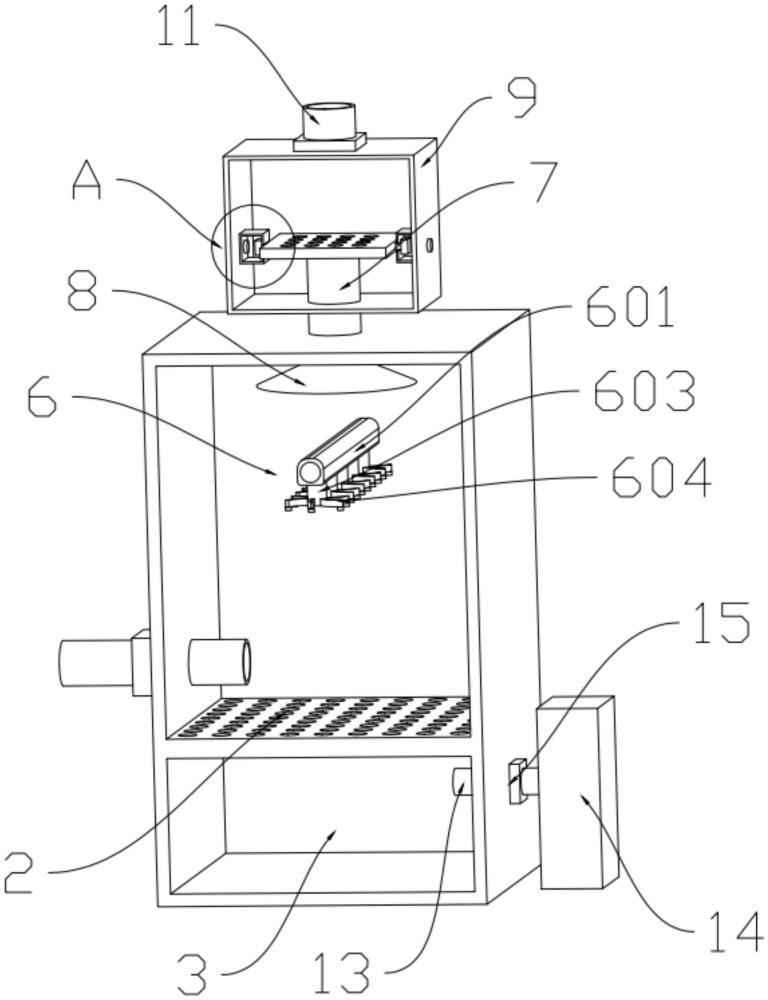

1.一種用于廢氣處理的廢氣噴淋塔設備，包括塔體(1)，其特征在于：所述塔體(1)內側固定連接設有過濾網(2)，所述塔體(1)底端設有廢液處理腔(3)，所述塔體(1)一側貫穿連接設有進氣管(4)，所述進氣管(4)外側連接設有氣泵(5)，所述進氣管(4)上方設有噴淋機構(6)，所述塔體(1)內部頂端貫穿連接設有出氣管一(7)，所述出氣管一(7)一端固定連接設有出氣斗(8)，所述出氣管一(7)外側固定連接設有廢氣處理箱(9)，所述廢氣處理箱(9)內側設有兩個安裝機構(10)，所述廢氣處理箱(9)上側固定連接設有出氣管二(11)，所述出氣管二(11)外側連接設有閥門(12)。

2.根據權利要求1所述的一種用于廢氣處理的廢氣噴淋塔設備，其特征在于：所述噴淋機構(6)包括水管(601)，所述水管(601)貫穿于塔體(1)內部，所述水管(601)外側連接設有水泵(602)，所述水管(601)上連接設有若干個支管(603)，若干個所述支管(603)一端分別連接設有旋轉式噴頭(604)。

3.根據權利要求1所述的一種用于廢氣處理的廢氣噴淋塔設備，其特征在于：所述安裝機構(10)包括安裝座(1001)，所述安裝座(1001)內側螺紋連接設有固定螺栓(1002)，所述安裝座(1001)通過固定螺栓(1002)與廢氣處理箱(9)固定連接。

4.根據權利要求3所述的一種用于廢氣處理的廢氣噴淋塔設備，其特征在于：所述安裝座(1001)內側滑動連接設有滑塊(1003)，所述滑塊(1003)一側固定連接設有限位塊(1004)，所述滑塊(1003)遠離限位塊(1004)的一側固定連接設有過濾板(1005)，所述過濾板(1005)滑動連接于廢氣處理箱(9)內側，所述過濾板(1005)一側固定連接設有把手(1006)。

5.根據權利要求1所述的一種用于廢氣處理的廢氣噴淋塔設備，其特征在于：所述廢液處理腔(3)內貫穿設有進液管(13)，所述進液管(13)一端固定連接設有凈化液箱(14)，所述進液管(13)外側連接設有抽液泵(15)。

技術總結
本技術公開了一種用于廢氣處理的廢氣噴淋塔設備，包括塔體，所述塔體內側固定連接設有過濾網，所述塔體底端設有廢液處理腔，所述塔體一側貫穿連接設有進氣管，所述進氣管外側連接設有氣泵，所述進氣管上方設有噴淋機構，所述塔體內部頂端貫穿連接設有出氣管一，所述出氣管一一端固定連接設有出氣斗，所述出氣管一外側固定連接設有廢氣處理箱，所述廢氣處理箱內側設有兩個安裝機構，所述廢氣處理箱上側固定連接設有出氣管二，所述出氣管二外側連接設有閥門。本技術與現有的技術相比的優點在于：提供一種用于廢氣處理的廢氣噴淋塔設備。

技術研發人員：王克蘭
受保護的技術使用者：江蘇一融三環保智能科技有限公司
技術研發日：20240511
技術公布日：2025/4/24
