本技術屬于物料破碎，具體提供了一種移動式破碎機。

背景技術：

1、隨著垃圾處理技術的不斷發展，能夠被牽引車牽引或者被運輸車輛轉運至不同位置的移動式物料破碎機逐漸成為垃圾處理領域的常用設備。

2、相關技術方案中，移動式破碎機的下部設置行走輪，破碎機內部具有破碎組件和料斗形式的上料組件，料斗一般包括一個傾斜朝下以對準破碎組件的底板和環繞在底板上方的側板。此處底板的傾斜角度(即底板與水平面的夾角)會影響整個物料向破碎組件的供應速度，具體的，底板的傾斜角度數值大會使底板的供料速度快，底板的傾斜角度數值小會使底板的供料速度慢。

3、發明人了解到，現有技術的上料斗一般為底板和側板固定的一體式結構，當需要調節底板的角度時，需要同步使得整個上料斗旋轉，這容易使得料斗與破碎機的機架以及破碎組件之間產生較大的間隙，進而容易在間隙位置蓄積垃圾。同樣地，當需要驅動整個上料斗旋轉時，需要在破碎機處預先安裝較大功率和尺寸的驅動件，不便于實現破碎機的輕量化設計和能源的節省。

技術實現思路

1、本實用新型的目的是提供一種移動式破碎機，能夠至少解決上述技術問題之一。

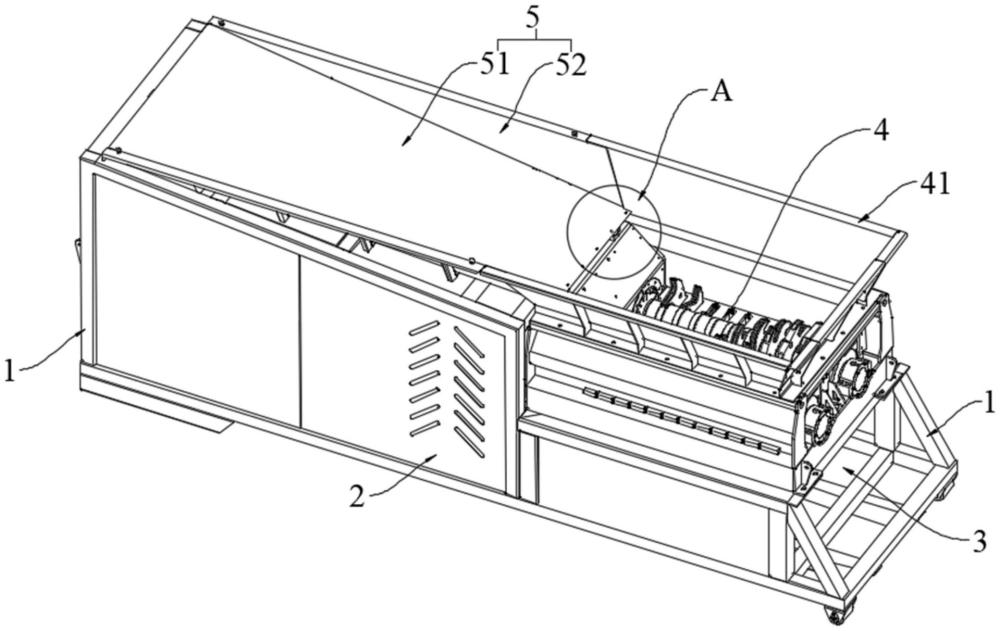

2、為了解決現有技術中的上述問題，本實用新型的一個或多個實施例提供了一種移動式破碎機，包括機架，機架的底部安裝有行走輪，機架上安裝有破碎物料的破碎組件和向破碎組件供料的上料組件，上料組件包括上料斗，上料斗包括相對設置的兩個側板以及設于兩個側板之間的底板，側板與機架固定，底板的一端靠近破碎組件且與機架轉動連接，底板的另一端為自由端且自由端沿傾斜向上的方向延伸，底板與機架之間安裝有驅動組件，驅動組件能夠驅動底板相對于機架轉動，以改變底板與水平面的夾角。

3、以上一個或多個技術方案的有益效果：

4、相對于現有技術中采用一體式結構的上料斗來說，本方案中的上料斗由底板和兩個側板組合形成，底板的一端靠近破碎組件且于機架轉動連接，底板的另一端為自由端且沿傾斜向上的方向延伸，底板和機架之間安裝有驅動組件，進而使得底板能夠相對于機架轉動，以改變底板與水平面的夾角。本方案的這種設置方式使得底板獨自轉動進而改變物料在底板處的下滑速度，在底板轉動的過程中不需要調整側板的位置，能夠減少底板轉動與機架以及破碎組件產生位置干涉的概率，且不容易在上料斗和底板之間產生蓄積污物的間隙。另外，僅調節底板的角度而使得側板位置固定，這能夠減少驅動組件所需的功率以及產品尺寸。

技術特征：

1.一種移動式破碎機，包括機架，所述機架的底部安裝有行走輪，所述機架上安裝有破碎物料的破碎組件和向破碎組件供料的上料組件，其特征在于，所述上料組件包括上料斗，所述上料斗包括相對設置的兩個側板以及設于兩個側板之間的底板，所述側板與機架固定，所述底板的一端靠近破碎組件且與所述機架轉動連接，所述底板的另一端為自由端且自由端沿傾斜向上的方向延伸，所述底板與機架之間安裝有驅動組件，所述驅動組件能夠驅動所述底板相對于機架轉動，以改變底板與水平面的夾角。

2.根據權利要求1所述的移動式破碎機，其特征在于，所述底板兩端分別與側板貼合，所述底板的自由端不低于所述機架的上端高度。

3.根據權利要求1所述的移動式破碎機，其特征在于，還包括處于破碎組件下方的下料組件，所述下料組件能夠沿第一方向滑動至機架外部，以使得破碎組件下方處于空置狀態。

4.根據權利要求3所述的移動式破碎機，其特征在于，所述下料組件包括沿第一方向依次設置的多個下料斗，所述機架具有容許下料斗滑出的出口，所述機架內部遠離所述出口的一側設有儲存工位，所述儲存工位處至少儲存有一個所述下料斗。

5.根據權利要求4所述的移動式破碎機，其特征在于，所述儲存工位處設有用于向下料斗施加朝向出口的推力的平推機構。

6.根據權利要求5所述的移動式破碎機，其特征在于，所述平推機構包括電動推桿。

7.根據權利要求1所述的移動式破碎機，其特征在于，所述破碎組件包括破碎料斗和并排設置的多個破碎輥，所述破碎料斗與所述上料斗連通。

8.根據權利要求7所述的移動式破碎機，其特征在于，所述破碎料斗包括多個側邊板，所述側邊板的上端與所述側板的上端平齊。

9.根據權利要求7所述的移動式破碎機，其特征在于，所述破碎輥通過旋轉驅動機構驅動。

10.根據權利要求9所述的移動式破碎機，其特征在于，所述旋轉驅動機構包括液壓站和液壓泵，所述破碎輥中至少具有一個主動輥，所述主動輥與所述液壓泵同軸固定。

技術總結
本技術屬于擠壓脫水技術領域，具體提供一種移動式破碎機，包括機架，機架的底部安裝有行走輪，機架上安裝有破碎物料的破碎組件和向破碎組件供料的上料組件，上料組件包括上料斗，上料斗包括相對設置的兩個側板以及設于兩個側板之間的底板，側板與機架固定，底板的一端靠近破碎組件且與機架轉動連接，底板的另一端為自由端且自由端沿傾斜向上的方向延伸，底板與機架之間安裝有驅動組件，驅動組件能夠驅動底板相對于機架轉動，以改變底板與水平面的夾角。

技術研發人員：張群峰,張偉,史慶穩
受保護的技術使用者：山東群峰重工科技股份有限公司
技術研發日：20240531
技術公布日：2025/4/24
