本技術涉及防水卷材生產，尤其涉及一種防水卷材高效冷卻機構。

背景技術：

1、防水卷材通常包括胎體及涂抹在胎體一側或者兩側的防水材料，防水材料可以選擇瀝青或者其他高分子類防水材料。生產過程中，先將防水材料加熱提升流動性，涂抹在胎體后需要冷卻固化，再用離型紙覆蓋在表面進行保護，最后收卷完成存儲。

2、為了實現防水卷材的冷卻，申請號為2023226188562的實用新型專利公開了一種彈性體改性瀝青防水卷材生產用快速冷卻裝置，可以兩面進行同步冷卻，但是結構復雜，占地面積大，調節也不方便，需要進行改進。

技術實現思路

1、本實用新型的目的在于提供一種防水卷材高效冷卻機構，實現防水卷材的雙面冷卻，簡化結構，縮小占地面積。

2、為達此目的，本實用新型采用以下技術方案：

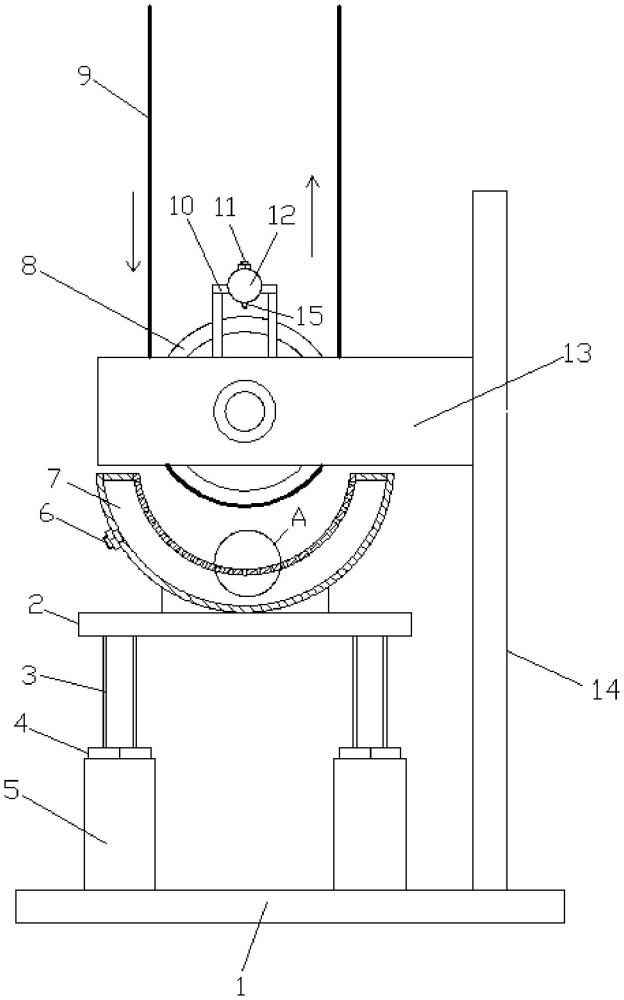

3、一種防水卷材高效冷卻機構，包括：底座、導向輥、升降座、布氣盒和布氣管，所述底座上豎向設置有立架，所述立架一側橫向設置有懸臂，所述導向輥水平設置在懸臂中，所述升降座可升降地設置在導向輥下方，所述布氣盒設置在升降座上，所述布氣盒上內凹設置有與導向輥底部對應的弧面板，所述弧面板上間隔設置有指向導向輥的吹氣孔，所述布氣管懸置在導向輥上方，所述布氣管底部間隔設置有向下指向導向輥的噴氣嘴。

4、其中，所述懸臂上設置有與布氣管相連接的固定架。

5、其中，所述布氣管上設置有第一管接頭。

6、其中，所述布氣盒外側設置有第二管接頭。

7、其中，所述升降座底部設置有導柱，所述底座上設置有與導柱插接的導套。

8、其中，所述導柱上設置有一段外螺紋，所述外螺紋上設置有螺母。

9、本實用新型的有益效果：一種防水卷材高效冷卻機構，結構簡潔，采用立式結構，縮小了占地面積，通過布氣盒為弧面板供氣，利用吹氣孔吹向途徑導向輥的防水卷材底面，進行防水卷材的底面冷卻，并利用噴氣嘴將氣流吹向導向輥頂部，既能進行導向輥的冷卻，又能利用導向輥將氣流導向兩側，進行防水卷材的頂面冷卻，實現防水卷材的雙面冷卻，還能通過導向輥與防水卷材的接觸，帶走防水卷材的熱量，進一步提升冷卻效果，升降座的高度可調，可以改變吹氣孔與防水卷材的間距，避免氣流過大導致沖擊防水材料的問題，確保防水材料的穩定性。

技術特征：

1.一種防水卷材高效冷卻機構，其特征在于，包括：底座、導向輥、升降座、布氣盒和布氣管，所述底座上豎向設置有立架，所述立架一側橫向設置有懸臂，所述導向輥水平設置在懸臂中，所述升降座可升降地設置在導向輥下方，所述布氣盒設置在升降座上，所述布氣盒上內凹設置有與導向輥底部對應的弧面板，所述弧面板上間隔設置有指向導向輥的吹氣孔，所述布氣管懸置在導向輥上方，所述布氣管底部間隔設置有向下指向導向輥的噴氣嘴。

2.根據權利要求1所述的防水卷材高效冷卻機構，其特征在于，所述懸臂上設置有與布氣管相連接的固定架。

3.根據權利要求1所述的防水卷材高效冷卻機構，其特征在于，所述布氣管上設置有第一管接頭。

4.根據權利要求1所述的防水卷材高效冷卻機構，其特征在于，所述布氣盒外側設置有第二管接頭。

5.根據權利要求1所述的防水卷材高效冷卻機構，其特征在于，所述升降座底部設置有導柱，所述底座上設置有與導柱插接的導套。

6.根據權利要求5所述的防水卷材高效冷卻機構，其特征在于，所述導柱上設置有一段外螺紋，所述外螺紋上設置有螺母。

技術總結
本技術公開了一種防水卷材高效冷卻機構，其包括：底座、導向輥、升降座、布氣盒和布氣管，所述底座上豎向設置有立架，所述立架一側橫向設置有懸臂，所述導向輥水平設置在懸臂中，所述升降座可升降地設置在導向輥下方，所述布氣盒設置在升降座上，所述布氣盒上內凹設置有與導向輥底部對應的弧面板，所述弧面板上間隔設置有指向導向輥的吹氣孔，所述布氣管懸置在導向輥上方，所述布氣管底部間隔設置有向下指向導向輥的噴氣嘴。本技術所述的防水卷材高效冷卻機構，占地面積小，實現了對防水卷材的雙面冷卻，調節便利，可以確保防水材料的穩定性。

技術研發人員：閔東法,茅亞萍
受保護的技術使用者：張家港市恒迪機械有限公司
技術研發日：20240604
技術公布日：2025/4/28
