本發明涉及揮發性有機物處理，具體說是一種揮發性有機物多級吸附治理裝置。

背景技術：

1、vocs(揮發性有機化合物)是工業廢氣中常見的污染物，vocs的排放不僅對環境造成嚴重影響，如導致霧霾和光化學煙霧的形成，還對人體健康構成威脅，因此，對vocs進行有效治理，減少其排放，是保護環境和人類健康的必然要求，針對vocs的治理，目前已有多種設備和技術被廣泛應用。

2、根據中國專利公開號cn220478486u，公開了一種揮發性有機物多級吸附治理裝置，包括吸附罐組件，所述吸附罐組件包括第一吸附罐和第二吸附罐；吸附管道組件和閥門組件。通過管道、罐體和閥門的布置使得該裝置具有較高的工況適應能力，通過控制閥門的開閉在僅采用兩個吸附罐的情況下實現二級串聯吸附、并聯吸附，也可以在排氣濃度較低時進行一級吸附，具備較高的設備利用率。

3、目前，現有的揮發性有機物多級吸附治理裝置，在使用時，不方便進行連續化的處理，使得吸附罐與還原罐不能夠進行高效協同，容易出現吸附不到位的問題，因此針對上述問題進行改進。

技術實現思路

1、針對現有技術中的問題，本發明提供了一種揮發性有機物多級吸附治理裝置。

2、本發明解決其技術問題所采用的技術方案是：一種揮發性有機物多級吸附治理裝置，包括還原處理結構、格擋板、格柵頂板、吸附處理結構和導氣處理結構，所述還原處理結構的側端固定連接有格擋板，所述格擋板的上端固定連接有格柵頂板，所述還原處理結構的后端連通吸附處理結構，所述格柵頂板的側端連通導氣處理結構；

3、所述還原處理結構包括密封分隔座、控制電機、密封保護塊、第一加熱旋轉輥、第二加熱旋轉輥、輔助加熱座、第一齒盤、蝸桿和第二齒盤，所述控制電機的側端與第一加熱旋轉輥固定連接，且控制電機安裝在密封保護塊上，所述密封保護塊的側端固定連接有密封分隔座，所述密封分隔座的前端固定安裝有輔助加熱座，所述第一加熱旋轉輥的側端固定連接有第一齒盤，所述第一齒盤的側端固定連接有蝸桿，所述第一齒盤的后端嚙合連接有第二齒盤，所述第二齒盤的側端固定連接有第二加熱旋轉輥，所述第一加熱旋轉輥、第二加熱旋轉輥反向轉動。

4、具體來說，所述吸附處理結構包括連通控制管、對接橫管、連通泵、第一回流導管、第二回流導管、電磁閥、吸附罐、固定底架、導氣連管、控制閥和通道管，所述連通控制管的后端連通設有對接橫管，所述對接橫管的后端通過電磁閥與吸附罐連通，所述吸附罐的上端與第二回流導管連通，所述第二回流導管的前端連通設有連通泵，所述連通泵的下端連通設有第一回流導管。

5、所述吸附罐的頂部連通設有控制閥，所述控制閥的上端連通設有通道管，所述通道管的側端連通設有導氣連管，所述吸附罐的底部通過固定底架支撐固定。

6、所述吸附處理結構包括橫管、排氣支管和支撐固定導桿，所述支撐固定導桿上端進行橫管的支撐，所述橫管的后端連通排氣支管。

7、所述導氣處理結構包括控制配合閥座、排氣口、控制引導閥、第一連通支管、第二連通支管、渦輪和第三連通支管，所述第三連通支管的側端連通第二連通支管，所述第二連通支管的后端連通第一連通支管，所述第一連通支管的后端通過管體與控制配合閥座的右側連通，所述控制配合閥座的左側連通排氣口。

8、具體來說，所述控制引導閥在控制配合閥座內轉動連接，且控制引導閥的前端與渦輪固定，所述渦輪與第二連通支管連接位置采用密封保護處理，所述渦輪的下端與蝸桿嚙合連接。

9、所述第一回流導管與密封分隔座的上端連通，液體通過第一回流導管、連通泵傳導至第二回流導管上，且第二回流導管與吸附罐連通，導入還原液體，所述導氣連管通過電磁閥與對接橫管連通，且對接橫管通過連通控制管與密封保護塊的側端連通。

10、所述第一加熱旋轉輥、第二加熱旋轉輥、輔助加熱座均用于密封分隔座內加熱，所述導氣連管通過通道管、控制閥與吸附罐連通，且控制閥下端的管體插入吸附罐的底部，插入至液下位置。

11、所述吸附罐上端通過排氣支管與橫管連通，用于排氣處理，且排氣支管通過管體設在液面以上位置，且支撐固定導桿與固定底架固定連接。

12、所述第一連通支管與控制配合閥座對接位置采用密封設置，氣體通過控制引導閥的轉動，從控制配合閥座右側位置傳導至控制配合閥座左側位置，且控制配合閥座與排氣口連通，用于廢氣引入。

13、本發明的有益效果：

14、一，本發明通過格擋板、格柵頂板的設置，進行還原處理結構、導氣處理結構連接位置的保護，格擋板、格柵頂板固定，進行頂部防護工作，還原處理結構內的密封分隔座、密封保護塊固定，液體通過密封保護塊的側端導入，且導入位置設置單向閥，使得液體存儲在密封分隔座、密封保護塊的內部，此時的控制電機進行工作，帶動第一加熱旋轉輥、第一齒盤、蝸桿轉動，且第一齒盤與第二齒盤嚙合，能夠通過第二齒盤帶動第二加熱旋轉輥進行反向轉動，從而進行密封分隔座、密封保護塊內液體的攪動，且第一加熱旋轉輥、第二加熱旋轉輥、輔助加熱座能夠對密封分隔座、密封保護塊內進行加熱處理，從而幫助液體還原，密封分隔座的后端設有排氣管，能夠進行反應廢氣的導排。

15、二，本發明通過吸附處理結構的結構設置，廢氣通過導氣連管、通道管到達控制閥上，之后到達吸附罐液下位置，與吸附液進行接觸，進行揮發性有機物吸附處理，之后通過排氣支管、橫管進行導排處理，同時反應后的吸附液能夠通過電磁閥、對接橫管、連通控制管導入密封分隔座、密封保護塊內，進行還原處理，還原液通過第一回流導管、連通泵、第二回流導管回流至吸附罐的內部，進行往復使用，且導氣處理結構的設置，方便廢氣導入，廢氣通過第三連通支管、第二連通支管、第一連通支管導入，且第一連通支管的后端右側設有管體，能夠通過右側位置導入控制配合閥座內，此時的蝸桿與渦輪嚙合，帶動渦輪轉動，從而使得控制引導閥在控制配合閥座的內部轉動，氣體在控制引導閥的轉動下，通過間隙位置進行導排，使得廢氣通過排氣口導入導氣連管內，進行規律化廢氣導入工作。

技術特征：

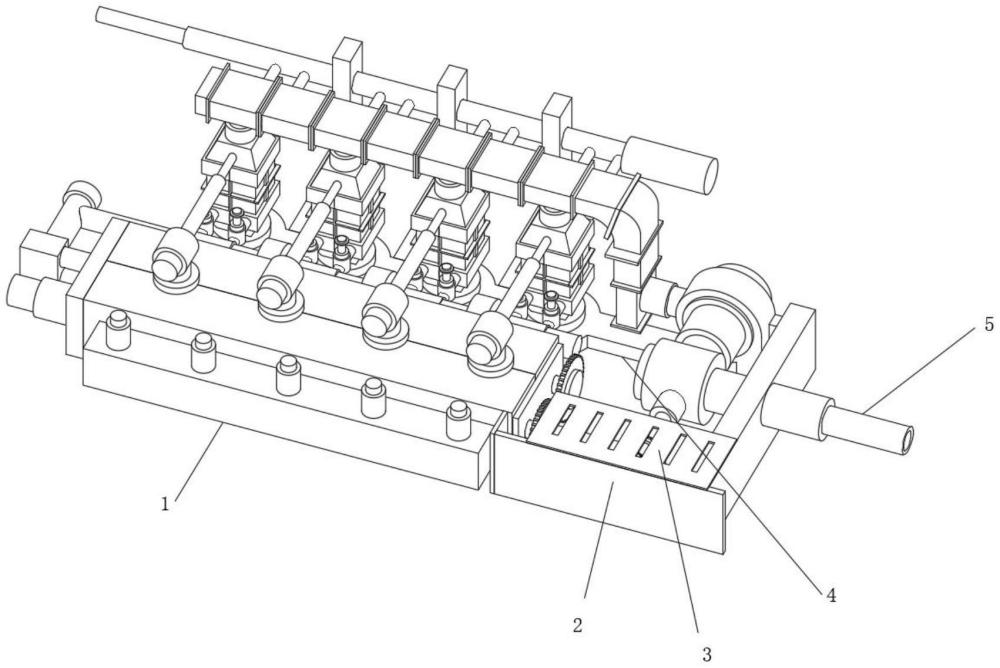

1.一種揮發性有機物多級吸附治理裝置，其特征在于：包括還原處理結構(1)、格擋板(2)、格柵頂板(3)、吸附處理結構(4)和導氣處理結構(5)，所述還原處理結構(1)的側端固定連接有格擋板(2)，所述格擋板(2)的上端固定連接有格柵頂板(3)，所述還原處理結構(1)的后端連通吸附處理結構(4)，所述格柵頂板(3)的側端連通導氣處理結構(5)；

2.根據權利要求1所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述吸附處理結構(4)包括連通控制管(15)、對接橫管(16)、連通泵(17)、第一回流導管(18)、第二回流導管(19)、電磁閥(20)、吸附罐(21)、固定底架(22)、導氣連管(23)、控制閥(24)和通道管(25)，所述連通控制管(15)的后端連通設有對接橫管(16)，所述對接橫管(16)的后端通過電磁閥(20)與吸附罐(21)連通，所述吸附罐(21)的上端與第二回流導管(19)連通，所述第二回流導管(19)的前端連通設有連通泵(17)，所述連通泵(17)的下端連通設有第一回流導管(18)。

3.根據權利要求2所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述吸附罐(21)的頂部連通設有控制閥(24)，所述控制閥(24)的上端連通設有通道管(25)，所述通道管(25)的側端連通設有導氣連管(23)，所述吸附罐(21)的底部通過固定底架(22)支撐固定。

4.根據權利要求3所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述吸附處理結構(4)包括橫管(26)、排氣支管(27)和支撐固定導桿(28)，所述支撐固定導桿(28)上端進行橫管(26)的支撐，所述橫管(26)的后端連通設有排氣支管(27)。

5.根據權利要求4所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述導氣處理結構(5)包括控制配合閥座(29)、排氣口(30)、控制引導閥(31)、第一連通支管(32)、第二連通支管(33)、渦輪(34)和第三連通支管(35)，所述第三連通支管(35)的側端連通第二連通支管(33)，所述第二連通支管(33)的后端連通第一連通支管(32)，所述第一連通支管(32)的后端通過管體與控制配合閥座(29)的右側連通，所述控制配合閥座(29)的左側連通排氣口(30)。

6.根據權利要求5所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述控制引導閥(31)在控制配合閥座(29)內轉動連接，且控制引導閥(31)的前端與渦輪(34)固定，所述渦輪(34)與第二連通支管(33)連接位置采用密封保護處理，所述渦輪(34)的下端與蝸桿(13)嚙合連接。

7.根據權利要求6所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述第一回流導管(18)與密封分隔座(6)的上端連通，液體通過第一回流導管(18)、連通泵(17)傳導至第二回流導管(19)上，且第二回流導管(19)與吸附罐(21)連通，導入還原液體，所述導氣連管(23)通過電磁閥(20)與對接橫管(16)連通，且對接橫管(16)通過連通控制管(15)與密封保護塊(8)的側端連通。

8.根據權利要求7所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述第一加熱旋轉輥(9)、第二加熱旋轉輥(10)、輔助加熱座(11)均用于密封分隔座(6)內加熱，所述導氣連管(23)通過通道管(25)、控制閥(24)與吸附罐(21)連通，且控制閥(24)下端的管體插入吸附罐(21)的底部，插入至液下位置。

9.根據權利要求8所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述吸附罐(21)上端通過排氣支管(27)與橫管(26)連通，用于排氣處理，且排氣支管(27)通過管體設在液面以上位置，且支撐固定導桿(28)與固定底架(22)固定連接。

10.根據權利要求9所述的一種揮發性有機物多級吸附治理裝置，其特征在于：所述第一連通支管(32)與控制配合閥座(29)對接位置采用密封設置，氣體通過控制引導閥(31)的轉動，從控制配合閥座(29)右側位置傳導至控制配合閥座(29)左側位置，且控制配合閥座(29)與排氣口(30)連通，用于廢氣引入。

技術總結
本發明涉及揮發性有機物處理技術領域，具體涉及一種揮發性有機物多級吸附治理裝置，包括還原處理結構、格擋板、格柵頂板、吸附處理結構和導氣處理結構，還原處理結構的側端固定連接有格擋板，格擋板的上端固定連接有格柵頂板，還原處理結構的后端連通吸附處理結構，格柵頂板的側端連通設有處理結構，還原處理結構包括密封分隔座、控制電機、密封保護塊、第一加熱旋轉輥、第二加熱旋轉輥、輔助加熱座、第一齒盤、蝸桿和第二齒盤，控制電機的側端與第一加熱旋轉輥固定連接，且控制電機安裝在密封保護塊上，密封保護塊的側端固定連接有密封分隔座。通過還原處理結構和吸附處理結構的設置，方便進行揮發性有機物處理工作。

技術研發人員：陸維青,鐘聲,郁建橋,余進海,秦艷紅,馬茜雅,劉笑媛
受保護的技術使用者：江蘇省環境監測中心
技術研發日：
技術公布日：2025/4/28
