本技術涉及索氏提取器，尤其涉及索氏提取器配套裝置。

背景技術：

1、索氏提取器又稱脂肪抽取器，是從固體物質中萃取化合物的一種裝置。索氏提取器是由提取瓶、提取管、冷凝器三部分組成。提取時加熱提取瓶中的溶劑使之汽化，由連接管上升進入冷凝器，凝成液體滴入提取管內萃取樣品中的化合物。待提取管內溶劑液面達到一定高度，溶有萃取化合物的溶劑經虹吸管流入提取瓶。流入提取瓶內的溶劑繼續被加熱汽化、上升、冷凝，滴入提取管內，如此循環往復，直到抽提完全為止。

2、現有的索氏提取器用配套放置架連接點都是非固定的，使得整個結構不夠穩定，安裝、拆卸等操作過程容易由于裝置結構復雜產生冷凝管傾倒等現象導致實驗失敗，甚至引發安全事故，且安裝位置不方便進行調節。

技術實現思路

1、本實用新型的目的是為了解決了現有的索氏提取器用配套放置架連接點都是非固定的，使得整個結構不夠穩定，安裝、拆卸等操作過程容易由于裝置結構復雜產生冷凝管傾倒等現象導致實驗失敗，甚至引發安全事故，且安裝位置不方便進行調節的缺點，而提出的索氏提取器配套裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、索氏提取器配套裝置，包括多個試管與放置臺，多個試管位于放置臺的上方，所述放置臺的兩側均設有兩個支撐桿，四個支撐桿之間設有兩個放置架，所述支撐桿的底端安裝有墊板，所述支撐桿上設有雙頂絲，所述雙頂絲與放置架連接，兩個放置架之間安裝有多個固定桿，所述固定桿上設有卡裝機構，所述放置臺的底部固定安裝有四個支撐腿，四個支撐腿的底端固定安裝有同一個底板，放置臺的底部固定安裝有電機，底板的頂部轉動連接有四個轉桿，轉桿的頂部固定安裝有轉盤，轉盤的頂部固定安裝有偏心軸，墊板的底部固定安裝有矩形架，偏心軸與矩形架活動連接。

4、優選的，所述卡裝機構包括兩個卡爪，固定桿上滑動連接有兩個安裝板，兩個卡爪與同一個安裝板固定連接，且兩個卡爪與同一個試管卡裝連接。

5、優選的，所述安裝板上螺紋連接有橫向螺栓，橫向螺栓與對應的固定桿相互配合。

6、優選的，所述固定桿上開設有三個卡槽，橫向螺栓與對應的三個卡槽相互配合。

7、優選的，所述放置架上滑動連接有多個活動塊，活動塊上螺紋連接有縱向螺栓，縱向螺栓與對應的活動塊螺紋連接，固定桿與對應的兩個活動塊固定連接，縱向螺栓與放置架相互配合。

8、優選的，所述電機的輸出軸上固定套設有第一皮帶輪，四個轉桿上固定套設有第二皮帶輪，第一皮帶輪與四個第二皮帶輪上傳動連接有同一皮帶。

9、與現有技術相比，本實用新型的優點在于：

10、(1)本方案由于設置了雙頂絲與支撐桿和放置架的連接，且固定桿與對應兩個活動塊的固定連接，同時縱向螺栓與活動塊的螺紋連接，使得支撐桿能夠穩定的對試管進行固定支撐；

11、(2)本方案由于設置了橫向螺栓與卡槽的相互配合，且橫向螺栓與安裝板的螺紋連接，同時兩個卡爪對試管的卡裝作用，使得安裝板能夠?qū)υ嚬苓M(jìn)行卡裝固定，并能夠調節卡裝角度。

12、本實用新型結構簡單，使用方便，能夠便于穩定的對試管進行固定支撐，同時還能便于試管的安裝，且還能調節安裝角度，便于不同的實驗方式，方便人們使用。

技術特征：

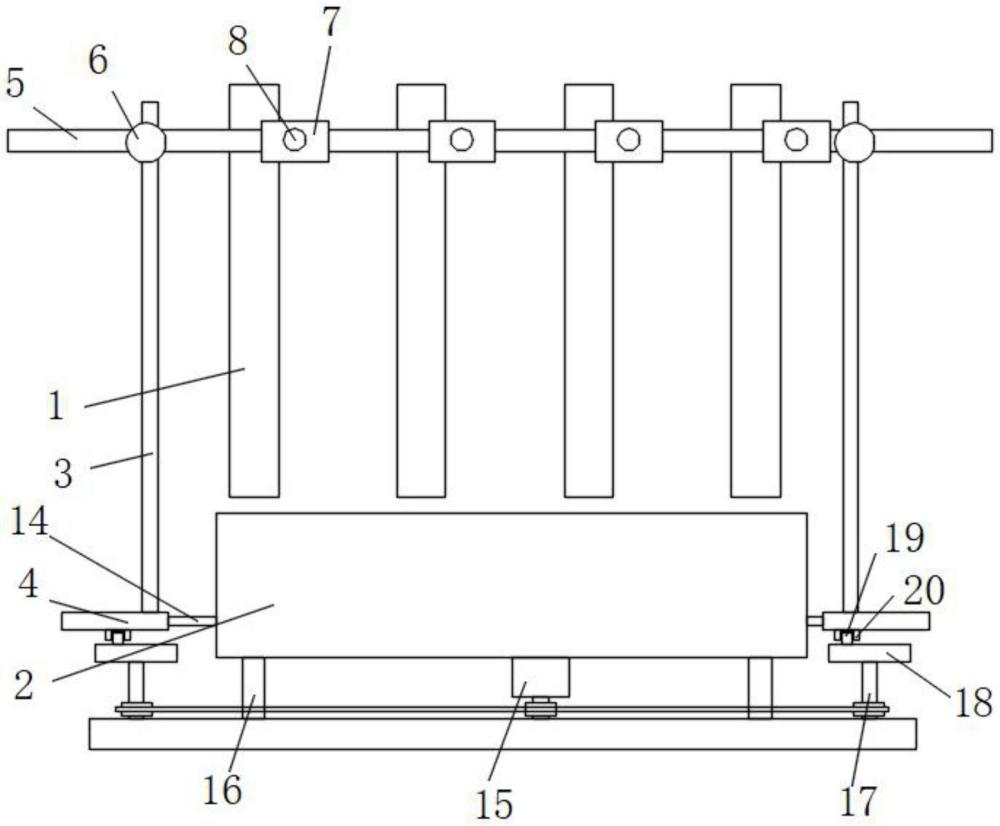

1.索氏提取器配套裝置，包括多個試管(1)與放置臺(2)，多個試管(1)位于放置臺(2)的上方，其特征在于，所述放置臺(2)的兩側均設有兩個支撐桿(3)，四個支撐桿(3)之間設有兩個放置架(5)，所述支撐桿(3)的底端安裝有墊板(4)，所述支撐桿(3)上設有雙頂絲(6)，所述雙頂絲(6)與放置架(5)連接，兩個放置架(5)之間安裝有多個固定桿(9)，所述固定桿(9)上設有卡裝機構，所述放置臺(2)的底部固定安裝有四個支撐腿(16)，四個支撐腿(16)的底端固定安裝有同一個底板，放置臺(2)的底部固定安裝有電機(15)，底板的頂部轉動連接有四個轉桿(17)，轉桿(17)的頂部固定安裝有轉盤(18)，轉盤(18)的頂部固定安裝有偏心軸(19)，墊板(4)的底部固定安裝有矩形架(20)，偏心軸(19)與矩形架(20)活動連接，墊板(4)的一側固定安裝有滑桿(14)，滑桿(14)與放置臺(2)滑動連接。

2.根據權利要求1所述的索氏提取器配套裝置，其特征在于，所述卡裝機構包括兩個卡爪(12)，固定桿(9)上滑動連接有兩個安裝板(10)，兩個卡爪(12)與同一個安裝板(10)固定連接，且兩個卡爪(12)與同一個試管(1)卡裝連接。

3.根據權利要求2所述的索氏提取器配套裝置，其特征在于，所述安裝板(10)上螺紋連接有橫向螺栓(11)，橫向螺栓(11)與對應的固定桿(9)相互配合。

4.根據權利要求1所述的索氏提取器配套裝置，其特征在于，所述固定桿(9)上開設有三個卡槽(13)，橫向螺栓(11)與對應的三個卡槽(13)相互配合。

5.根據權利要求1所述的索氏提取器配套裝置，其特征在于，所述放置架(5)上滑動連接有多個活動塊(7)，活動塊(7)上螺紋連接有縱向螺栓(8)，縱向螺栓(8)與對應的活動塊(7)螺紋連接，固定桿(9)與對應的兩個活動塊(7)固定連接，縱向螺栓(8)與放置架(5)相互配合。

6.根據權利要求1所述的索氏提取器配套裝置，其特征在于，所述電機(15)的輸出軸上固定套設有第一皮帶輪，四個轉桿(17)上固定套設有第二皮帶輪，第一皮帶輪與四個第二皮帶輪上傳動連接有同一皮帶。

技術總結
本技術屬于索氏提取器技術領域，尤其是索氏提取器配套裝置，針對現有的索氏提取器用配套放置架連接點都是非固定的，使得整個結構不夠穩定，安裝、拆卸等操作過程容易由于裝置結構復雜產生冷凝管傾倒等現象導致實驗失敗，甚至引發安全事故，且安裝位置不方便進行調節的問題，現提出如下方案，其包括多個試管與放置臺，多個試管位于放置臺的上方，所述放置臺的兩側均設有兩個支撐桿，四個支撐桿之間設有兩個放置架，所述支撐桿的底端安裝有墊板。本技術結構簡單，使用方便，能夠便于穩定的對試管進行固定支撐，同時還能便于試管的安裝，且還能調節安裝角度，便于不同的實驗方式，方便人們使用。
