本技術涉及空氣過濾濾芯，尤其涉及一種可快速拆裝型空氣過濾濾芯。

背景技術：

1、空氣濾芯一般安裝在各種需要吸入空氣并防止灰塵進入的設備中，起到濾除空氣中灰塵和砂粒的作用。

2、公開號(cn218553509u)，公開了一種便于拆裝更換的空氣過濾芯，涉及空氣濾芯領域，該空氣過濾芯旨在解決現在的空氣濾芯出現損壞需要進行維修時拆裝非常麻煩的技術問題，該空氣過濾芯包括一號濾芯殼體、設置于一號濾芯殼體下方的二號濾芯殼體、設置于一號濾芯殼體上方和二號濾芯殼體下方的固定套筒，固定套筒遠離一號濾芯殼體和二號濾芯殼體的一端固定連接具有外螺紋的收緊環，收緊環外壁等距開設有變形槽，收緊環外側螺紋連接有緊固環，該空氣過濾芯采用一號濾芯殼體和二號濾芯殼體的組合式結構，通過外置的螺栓擰動收緊，方便快速安拆，相互分離后可對內部的濾層進行清理維護或對相應損壞的濾芯組件進行更換，使用靈活方便。

3、上述公開專利在對濾芯進行拆卸更換時，操作較為繁瑣，需要工作人員多次轉動相應殼體，殼體通過螺紋槽進行固定，通過螺紋進行固定，長時間使用后，極易發生滑絲的現象，導致無法對濾芯進行安裝拆卸，不便于工作人員使用，為此我們提出了一種可快速拆裝型空氣過濾濾芯。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種可快速拆裝型空氣過濾濾芯，用于解決上述問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

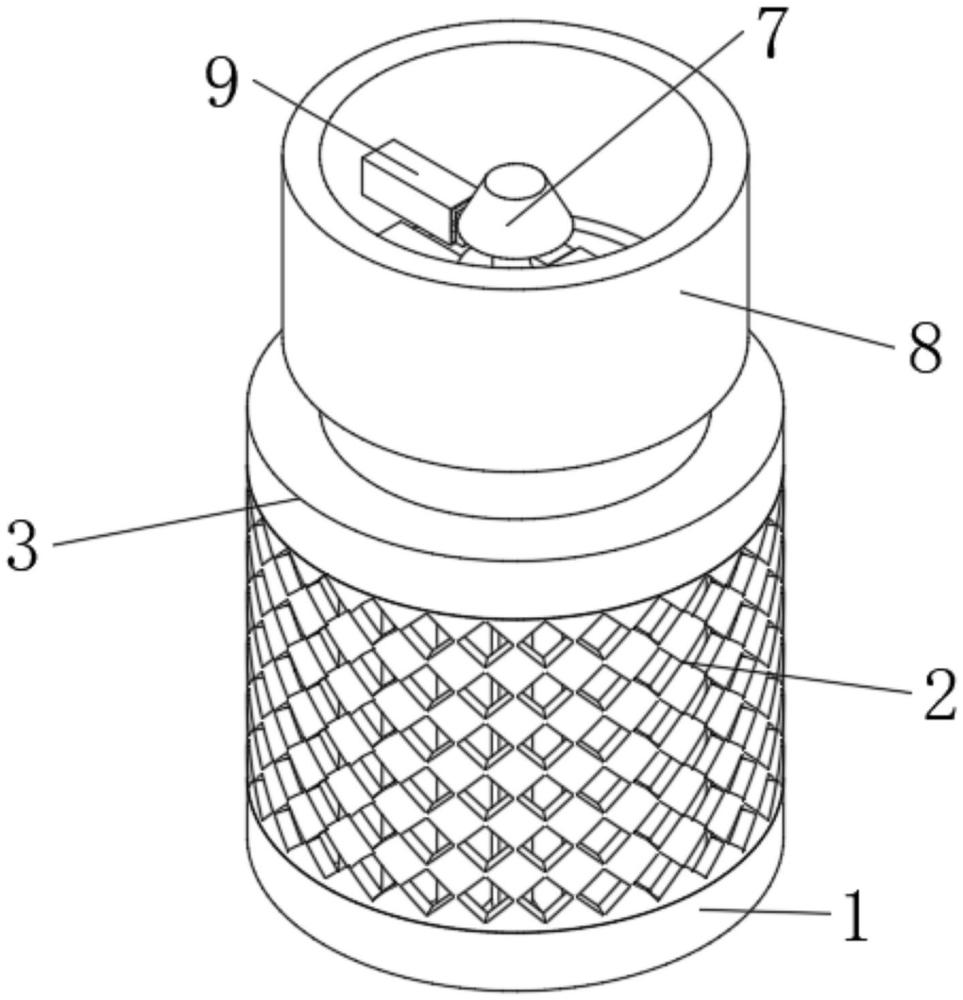

3、一種可快速拆裝型空氣過濾濾芯，包括端蓋，所述端蓋的底部設置有濾芯組件，所述端蓋的頂部設置有安裝殼，所述安裝殼的內壁固定連接有兩個對稱分布的固定殼，所述固定殼的形狀為長方形，所述固定殼的內部設置有第一滑動組件，所述固定殼的內部設置有卡接組件，所述端蓋的頂部固定連接有連接板，所述連接板的頂部設置有第二滑動組件。

4、在其中一個實施例中，所述濾芯組件，包括固定連接在所述端蓋底部的棱形防護網，所述棱形防護網的底部固定連接有底蓋，所述底蓋的頂部固定安裝有濾芯主體。

5、在其中一個實施例中，所述第一滑動組件，包括固定安裝在固定殼內壁一側的伸縮套筒，所述伸縮套筒的內部滑動連接有伸縮桿。

6、在其中一個實施例中，所述卡接組件，包括固定連接在伸縮桿一側的梯形塊，所述梯形塊的一側設置有彈簧，所述彈簧的另一端固定連接在所述固定殼的內壁一側，所述彈簧套接在所述伸縮桿與所述伸縮套筒的外部。

7、在其中一個實施例中，所述第二滑動組件，包括固定連接在所述連接板頂部的滑桿，所述滑桿的頂部固定連接有第二弧形塊，所述滑桿的外部滑動連接有第一弧形塊，所述第一弧形塊位于所述第二弧形塊的底部。

8、在其中一個實施例中，所述第一弧形塊、所述第二弧形塊與所述梯形塊相適配。

9、與現有技術相比，本實用新型的有益效果是：在需要將濾芯主體安裝在安裝殼上時，推動端蓋至安裝殼的內部，第二弧形塊在梯形塊上移動，梯形塊將移動至第二弧形塊的底部，彈簧回彈，將梯形塊推向滑桿的外部，卡接在第一弧形塊與第二弧形塊的外部。

10、第二步；在需要將濾芯主體拆卸時，通過將端蓋繼續向安裝殼推動，梯形塊的與第一弧形塊相接觸，梯形塊將移動至第一弧形塊的底部，反方向拉動端蓋，第一弧形塊在滑桿的外部滑動，向第二弧形塊方向移動時第一弧形塊與第二弧形塊相接觸貼合，即可使得梯形塊通過第二弧形塊，彈簧回彈，完成拆卸操作。

11、通過設置的以上結構，便于工作人員對濾芯主體與固定殼的快速安裝拆卸，安裝拆卸操作簡單，通過推動拉動端蓋即可完成安裝與拆卸操作，耗時較短，減少了工作人員較多不必要的工作量，大大方便了工作人員使用。

技術特征：

1.一種可快速拆裝型空氣過濾濾芯，包括端蓋，其特征在于，所述端蓋的底部設置有濾芯組件，所述端蓋的頂部設置有安裝殼，所述安裝殼的內壁固定連接有兩個對稱分布的固定殼，所述固定殼的形狀為長方形，所述固定殼的內部設置有第一滑動組件，所述固定殼的內部設置有卡接組件，所述端蓋的頂部固定連接有連接板，所述連接板的頂部設置有第二滑動組件。

2.根據權利要求1所述的一種可快速拆裝型空氣過濾濾芯，其特征在于，所述濾芯組件，包括固定連接在所述端蓋底部的棱形防護網，所述棱形防護網的底部固定連接有底蓋，所述底蓋的頂部固定安裝有濾芯主體。

3.根據權利要求1所述的一種可快速拆裝型空氣過濾濾芯，其特征在于，所述第一滑動組件，包括固定安裝在固定殼內壁一側的伸縮套筒，所述伸縮套筒的內部滑動連接有伸縮桿。

4.根據權利要求3所述的一種可快速拆裝型空氣過濾濾芯，其特征在于，所述卡接組件，包括固定連接在伸縮桿一側的梯形塊，所述梯形塊的一側設置有彈簧，所述彈簧的另一端固定連接在所述固定殼的內壁一側，所述彈簧套接在所述伸縮桿與所述伸縮套筒的外部。

5.根據權利要求4所述的一種可快速拆裝型空氣過濾濾芯，其特征在于，所述第二滑動組件，包括固定連接在所述連接板頂部的滑桿，所述滑桿的頂部固定連接有第二弧形塊，所述滑桿的外部滑動連接有第一弧形塊，所述第一弧形塊位于所述第二弧形塊的底部。

6.根據權利要求5所述的一種可快速拆裝型空氣過濾濾芯，其特征在于，所述第一弧形塊、所述第二弧形塊與所述梯形塊相適配。

技術總結
本技術公開了一種可快速拆裝型空氣過濾濾芯，包括端蓋，所述端蓋的底部設置有濾芯組件，所述端蓋的頂部設置有安裝殼，所述安裝殼的內壁固定連接有兩個對稱分布的固定殼，所述固定殼的形狀為長方形，所述固定殼的內部設置有第一滑動組件，所述固定殼的內部設置有卡接組件，所述端蓋的頂部固定連接有連接板，所述連接板的頂部設置有第二滑動組件，通過設置的以上結構，便于工作人員對濾芯主體與固定殼的快速安裝拆卸，安裝拆卸操作簡單，通過推動拉動端蓋即可完成安裝與拆卸操作，耗時較短，減少了工作人員較多不必要的工作量，大大方便了工作人員使用。

技術研發人員：楊杰,陳鵬鳴
受保護的技術使用者：諾克爾過濾（蘇州）有限公司
技術研發日：20240524
技術公布日：2025/4/28
