本技術涉及飼料加工用原料混合，具體為一種飼料加工用原料混合裝置。

背景技術：

1、飼料混合，就是各種飼料原料經計量配料后，在外力作用下各種物料組分互相摻和，使其均勻分布的一種操作，混合飼料可用于直接飼喂動物,效果高于一般飼料，為使飼料營養更加均衡，往往需要向飼料中添加一些微量營養元素進行混合，因此需要使用到飼料加工用原料混合裝置；

2、現有技術cn202320172431.0，一種飼料加工用原料混合裝置，其通過混合組件能夠?qū)旌鲜遗c內筒之間的飼料進行混合，帶動飼料進行運動，通過設置在內筒外壁上的若干進料槽設置在混合室的底部，使飼料運動過程中能夠進入內筒內部，通過驅動組件能夠驅動絞龍安裝軸以及絞龍順時針轉動，能夠?qū)⑦M(jìn)入內筒的飼料向上運送，使得飼料通過內筒的上端開口進入混合室的上端，進一步提升了飼料的流動性，提升了飼料的混合效果。

3、但是，其飼料加工用原料混合裝置在使用時，當原料中含有較大的或較堅硬的固體時，混合裝置的粉碎效果較差，從而會影響混合裝置的混合效果和效率，導致混合裝置的混合效果和效率降低；因此，不滿足現有的需求，對此我們提出了一種飼料加工用原料混合裝置。

技術實現思路

1、本實用新型要解決的技術問題是提供一種飼料加工用原料混合裝置，為了解決上述技術問題，本實用新型的技術方案為：一種飼料加工用原料混合裝置，包括混合筒，所述混合筒的頂端固定設有進料口，混合筒靠近底端的前側固定設有出料導板，所述進料口的內部設有粉碎裝置，所述粉碎裝置包括粉碎電機，所述粉碎電機的輸出端固定連接有第一粉碎輥，所述第一粉碎輥的一側轉動連接有第二粉碎輥，所述第一粉碎輥和第二粉碎輥的外表面均固定連接有粉碎筒，兩個所述粉碎筒的外表面固定連接有粉碎齒，所述混合筒的一側固定設有混合電機，所述混合電機的輸出端固定連接有貫穿延伸至混合筒內部的混合輥。

2、優選的，所述粉碎電機固定設于混合筒的上端，且位于進料口的外側，所述第二粉碎輥的一端貫穿延伸至進料口的外側。

3、優選的，所述第一粉碎輥位于進料口外側的一端固定連接有主動齒輪，所述第二粉碎輥位于進料口外側的一端固定連接有從動齒輪，且主動齒輪與從動齒輪的外表面相互嚙合。

4、優選的，兩側所述粉碎筒的外表面均等距離固定連接有若干個粉碎齒，且兩側粉碎齒的外表面之間相互嚙合。

5、優選的，所述混合輥延伸至混合筒內部一端的外表面等距離固定連接有若干個攪拌桿，靠近所述混合輥中間的攪拌桿的內部均開設有凹槽，所述凹槽的內部滑動連接有限位板，所述限位板的一端固定連接有活動貫穿延伸至攪拌桿，且遠離混合輥一側的連接桿。

6、優選的，所述連接桿遠離混合輥的一端固定連接有橫桿，且橫桿的外側與混合筒的內壁貼合。

7、優選的，所述限位板的一端與凹槽內壁的頂端之間固定連接有彈簧，且彈簧纏繞于連接桿的外表面。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過將各種混的原料通過進料口投入，然后啟動粉碎電機帶動第一粉碎輥轉動，第一粉碎輥轉動的同時帶動主動齒輪轉動，通過主動齒輪與從動齒輪的嚙合，帶動第二粉碎輥轉動，此時使得兩個粉碎筒帶動粉碎齒相向轉動，并通過兩個粉碎齒的嚙合，將進料口投入的飼料原料進行碾壓粉碎，從而防止較大或較堅硬的固體原料影響混合效果；

10、2、本實用新型通過混合電機帶動混合輥轉動，能夠使得混合輥外側連接的攪拌桿轉動，并將混合筒內部的飼料加工用原料進行攪拌混合，并且通過靠近中間連接的橫桿，在彈簧彈性連接的推動下，與混合筒的內壁接觸，從而可防止原料沉底，影響混合的效果。

技術特征：

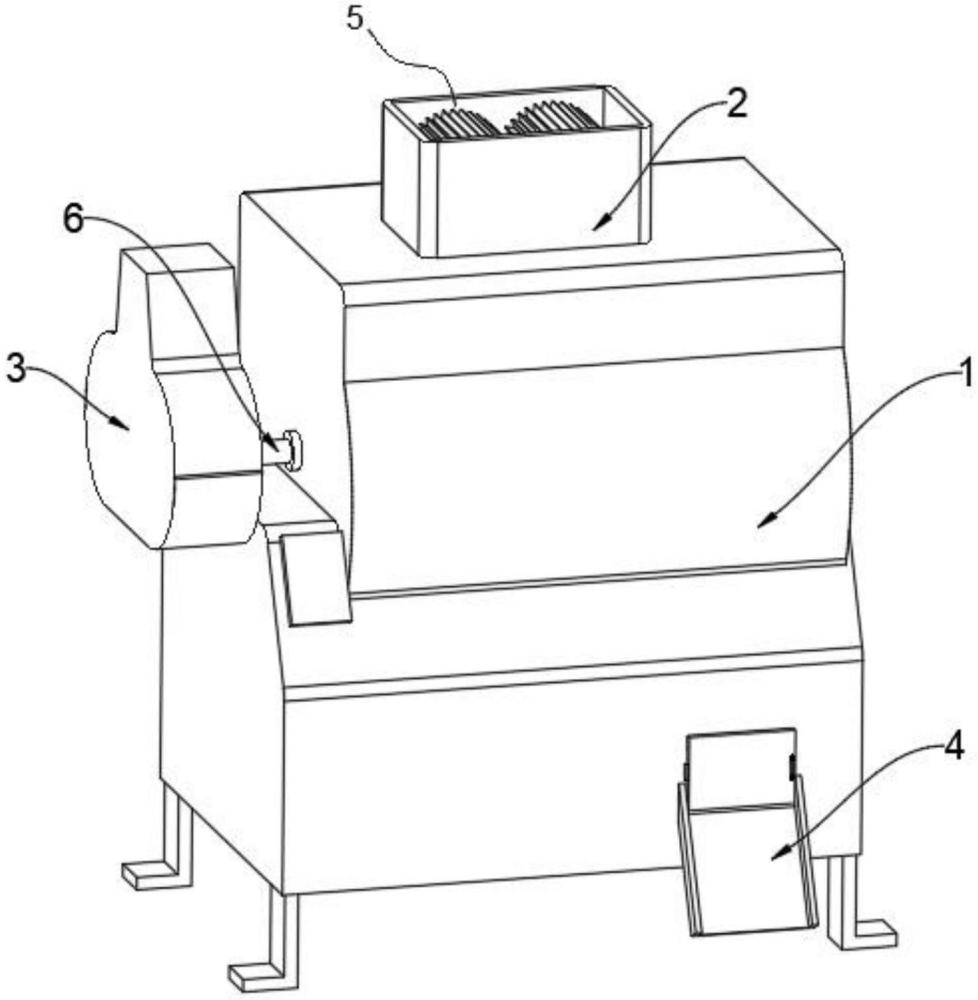

1.一種飼料加工用原料混合裝置，包括混合筒(1)，所述混合筒(1)的頂端固定設有進料口(2)，混合筒(1)靠近底端的前側固定設有出料導板(4)，其特征在于：所述進料口(2)的內部設有粉碎裝置(5)，所述粉碎裝置(5)包括粉碎電機(501)，所述粉碎電機(501)的輸出端固定連接有第一粉碎輥(502)，所述第一粉碎輥(502)的一側轉動連接有第二粉碎輥(503)，所述第一粉碎輥(502)和第二粉碎輥(503)的外表面均固定連接有粉碎筒(506)，兩個所述粉碎筒(506)的外表面固定連接有粉碎齒(507)，所述混合筒(1)的一側固定設有混合電機(301)，所述混合電機(301)的輸出端固定連接有貫穿延伸至混合筒(1)內部的混合輥(6)；

2.根據權利要求1所述的一種飼料加工用原料混合裝置，其特征在于：所述粉碎電機(501)固定設于混合筒(1)的上端，且位于進料口(2)的外側，所述第二粉碎輥(503)的一端貫穿延伸至進料口(2)的外側。

3.根據權利要求2所述的一種飼料加工用原料混合裝置，其特征在于：所述第一粉碎輥(502)位于進料口(2)外側的一端固定連接有主動齒輪(504)，所述第二粉碎輥(503)位于進料口(2)外側的一端固定連接有從動齒輪(505)，且主動齒輪(504)與從動齒輪(505)的外表面相互嚙合。

4.根據權利要求1所述的一種飼料加工用原料混合裝置，其特征在于：兩側所述粉碎筒(506)的外表面均等距離固定連接有若干個粉碎齒(507)，且兩側粉碎齒(507)的外表面之間相互嚙合。

5.根據權利要求1所述的一種飼料加工用原料混合裝置，其特征在于：所述連接桿(9)遠離混合輥(6)的一端固定連接有橫桿(8)，且橫桿(8)的外側與混合筒(1)的內壁貼合。

6.根據權利要求1所述的一種飼料加工用原料混合裝置，其特征在于：所述限位板(10)的一端與凹槽(701)內壁的頂端之間固定連接有彈簧(11)，且彈簧(11)纏繞于連接桿(9)的外表面。

技術總結
本技術公開了一種飼料加工用原料混合裝置，包括混合筒，所述混合筒的頂端固定設有進料口，混合筒靠近底端的前側固定設有出料導板，所述進料口的內部設有粉碎裝置，所述粉碎裝置包括粉碎電機，所述粉碎電機的輸出端固定連接有第一粉碎輥，所述第一粉碎輥的一側轉動連接有第二粉碎輥，所述第一粉碎輥和第二粉碎輥的外表面均固定連接有粉碎筒，兩個所述粉碎筒的外表面固定連接有粉碎齒。本技術的優點在于：通過主動齒輪與從動齒輪的嚙合，帶動第二粉碎輥轉動，此時使得兩個粉碎筒帶動粉碎齒相向轉動，并通過兩個粉碎齒的嚙合，將進料口投入的飼料原料進行碾壓粉碎，從而防止較大或較堅硬的固體原料影響混合效果。

技術研發人員：易敬陽,李志祥
受保護的技術使用者：云南維大廣牧業有限公司
技術研發日：20240613
技術公布日：2025/4/28
