本技術涉及污水處理，具體為一種污水池處理用分級過濾設備。

背景技術：

1、污水處理為使污水達到排入某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業、交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。

2、專利公告號為cn213132144u的專利公開了一種污水處理池用過濾除渣設備，包括污水處理池，所述污水處理池的表面開設有卡槽，所述卡槽的內部通過l型插桿插接有連接板，所述連接板的表面設置有提手，所述連接板的底部固定連接有固定框。該污水處理池用過濾除渣設備，通過卡槽、l型插桿、連接板、固定框和除渣網的配合設置，使用時將l型插桿插入卡槽，進而將連接板、固定框和除渣網放入污水處理池，繼而將污水排入污水處理池，從而起到了對污水進行過濾除渣的作用，通過連接框架、液壓缸和連接塊的配合設置，使用時當除渣網上的廢渣過重時，將液壓缸升高，進而使得連接塊貼合連接框架，繼而使得連接框架頂起，從而有效的避免了廢渣過重壓塌過濾網。上述專利存在以下不足：該專利雖然可以對污水中的微生物進行過濾，但是卻無法將污水中的微生物與水草分開過濾，如果依靠人工將水草分揀出不僅費時費力，而且提高了工廠的人工成本。鑒于此，我們提出一種污水池處理用分級過濾設備。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種污水池處理用分級過濾設備，解決了上述背景技術中提出的問題。為實現以上目的，本實用新型通過以下技術方案予以實現：

2、一種污水池處理用分級過濾設備，包括基座，所述基座的頂部通過支撐腿固定連接有箱體，所述箱體的左側外壁固定連接有電機，所述電機的右側輸出端貫穿至箱體的內部，且固定連接有第一橫軸的左端，所述第一橫軸的兩端通過軸承轉動貫穿箱體左右兩側，所述箱體的右側設置有過濾機構；

3、所述過濾機構包括滑軌、滑塊、第一濾板、第二濾板、支架、滑桿、半齒齒輪、齒條、限位塊、彈簧；

4、所述滑軌固定連接在基座的頂部，帶動第一濾板與第二濾板的背面通過滑塊與滑軌滑動連接，所述第一濾板呈左低右高狀傾斜設置，所述第二濾板呈左低右高狀傾斜設置，所述第一濾板的濾孔直徑大于第二濾板的濾孔直徑。通過設置滑軌對滑塊移動進行限位。

5、優選的，所述支架固定連接在基座的頂部，所述滑桿滑動貫穿支架，所述滑桿的底端與齒條的頂端固定連接，所述第一橫軸的右端與半齒齒輪固定連接，所述半齒齒輪與齒條嚙合。通過設置支架對滑桿上下移動進行限位。

6、優選的，所述限位塊固定連接在滑桿的頂端，所述滑桿的外部套設有彈簧。

7、優選的，所述箱體的內部設置有粉碎機構，所述粉碎機構包括第二橫軸，所述第二橫軸的兩端通過軸承轉動貫穿箱體，所述第二橫軸的中部固定連接有第二破碎輥，所述第二橫軸的右端固定連接有第二齒輪。通過設置箱體對第二橫軸提供支撐力。

8、優選的，所述第一橫軸的中部固定連接有第一破碎輥，所述第一橫軸的中部固定連接有第一齒輪，所述第一齒輪與第二齒輪嚙合。通過設置第一橫軸對第一破碎輥提供支撐力。

9、優選的，所述基座的頂部設置有三個收集箱，左側所述收集箱設置在箱體的底部，中部所述收集箱設置在第二濾板的底部，右側所述收集箱設置在第一濾板的右下角。

10、本實用新型提供了一種污水池處理用分級過濾設備。具備以下有益效果：

11、(1)、通過開啟電機帶動第一橫軸轉動，第一橫軸轉動帶動第一濾板、第二濾板同時上下移動，并產生對污水中混淆的水草與微生物進行抖篩過濾，由此即可替代人工對水草進行分揀，節省了人力。

12、(2)、第一橫軸轉動的過程中帶動第一齒輪與第一破碎輥轉動，第一齒輪轉動帶動第一破碎輥與第二破碎輥同時轉動，并將落入箱體內的水草攪碎，由此便于人工后續對水草進行回收。

技術特征：

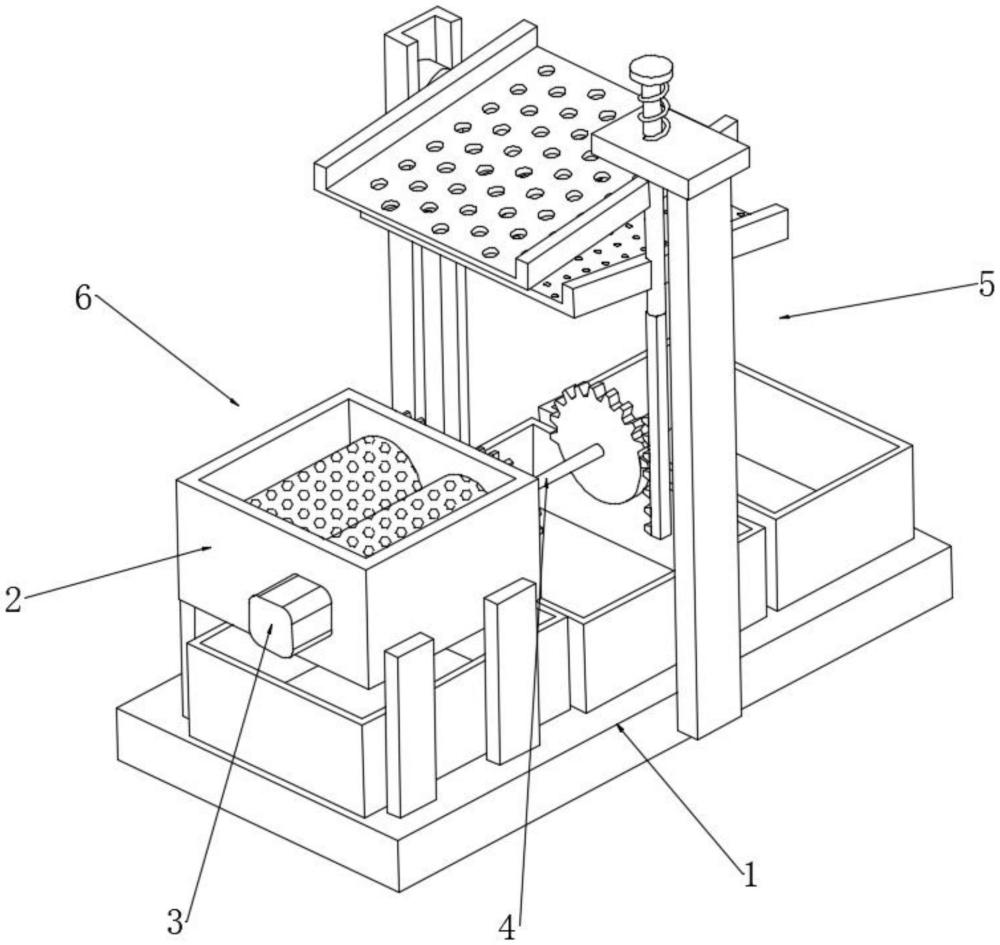

1.一種污水池處理用分級過濾設備，包括基座(1)，其特征在于：所述基座(1)的頂部通過支撐腿固定連接有箱體(2)，所述箱體(2)的左側外壁固定連接有電機(3)，所述電機(3)的右側輸出端貫穿至箱體(2)的內部，且固定連接有第一橫軸(4)的左端，所述第一橫軸(4)的兩端通過軸承轉動貫穿箱體(2)左右兩側，所述箱體(2)的右側設置有過濾機構(5)；

2.根據權利要求1所述的一種污水池處理用分級過濾設備，其特征在于：所述支架(55)固定連接在基座(1)的頂部，所述滑桿(56)滑動貫穿支架(55)，所述滑桿(56)的底端與齒條(58)的頂端固定連接，所述第一橫軸(4)的右端與半齒齒輪(57)固定連接，所述半齒齒輪(57)與齒條(58)嚙合。

3.根據權利要求2所述的一種污水池處理用分級過濾設備，其特征在于：所述限位塊(59)固定連接在滑桿(56)的頂端，所述滑桿(56)的外部套設有彈簧(510)。

4.根據權利要求3所述的一種污水池處理用分級過濾設備，其特征在于：所述箱體(2)的內部設置有粉碎機構(6)，所述粉碎機構(6)包括第二橫軸(61)，所述第二橫軸(61)的兩端通過軸承轉動貫穿箱體(2)，所述第二橫軸(61)的中部固定連接有第二破碎輥(63)，所述第二橫軸(61)的右端固定連接有第二齒輪(65)。

5.根據權利要求4所述的一種污水池處理用分級過濾設備，其特征在于：所述第一橫軸(4)的中部固定連接有第一破碎輥(62)，所述第一橫軸(4)的中部固定連接有第一齒輪(64)，所述第一齒輪(64)與第二齒輪(65)嚙合。

6.根據權利要求5所述的一種污水池處理用分級過濾設備，其特征在于：所述基座(1)的頂部設置有三個收集箱，左側所述收集箱設置在箱體(2)的底部，中部所述收集箱設置在第二濾板(54)的底部，右側所述收集箱設置在第一濾板(53)的右下角。

技術總結
本技術公開了一種污水池處理用分級過濾設備，涉及污水處理技術領域。一種污水池處理用分級過濾設備，包括基座，所述基座的頂部通過支撐腿固定連接有箱體，所述箱體的左側外壁固定連接有電機，所述電機的右側輸出端貫穿至箱體的內部，且固定連接有第一橫軸的左端，所述第一橫軸的兩端通過軸承轉動貫穿箱體左右兩側，所述箱體的右側設置有過濾機構；所述過濾機構包括滑軌、滑塊、第一濾板、第二濾板、支架、滑桿、半齒齒輪、齒條、限位塊、彈簧，通過開啟電機帶動第一橫軸轉動，第一橫軸轉動帶動第一濾板、第二濾板同時上下移動，并產生對污水中混淆的水草與微生物進行抖篩過濾，由此即可替代人工對水草進行分揀，節省了人力。

技術研發人員：楊帆,李悅銘
受保護的技術使用者：海南歐帆揚航環境服務有限公司
技術研發日：20240613
技術公布日：2025/4/28
