本技術涉及水晶膠水滴塑，尤其涉及一種ccd全自動水晶灌膠滴塑機。

背景技術：

1、ccd全自動水晶灌膠滴塑機是專門對流體進行控制，并將液體點滴、涂覆、灌封于產品表面或產品內部的自動化機器，從而使其達到密封、固定、防水、絕緣等作用的設備，一般使用的多為雙組份膠水。主要用于產品工藝中的膠水、油以及其他液體的粘接、灌注、涂層、密封、填充、絕緣，自動化灌膠機能夠實現點、線、弧、圓等不規則圖形的灌膠；但是現在市場上的灌膠機一般是單工位，不能循環工作效率較低，本產品使用雙工位，不停機循環工作，大幅提升了工作效率，并且可以隨意切換兩種不同的膠水。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種ccd全自動水晶灌膠滴塑機，包括點膠操作臺、絲桿模組和殼體，所述點膠操作臺由x運動軸、y運動軸、z運動軸、產品載板組成，所述x運動軸、y運動軸、z運動軸的一端均設置有電機，所述z運動軸的頂端設置有出膠針管，所述產品載板的上中側設置有攝像頭，所述殼體的內側設置有a膠壓力桶和b膠壓力桶，所述a膠壓力桶和b膠壓力桶的底端設置有齒輪泵，所述殼體的內側設置有清洗壓力桶。

3、較佳的，所述x運動軸、y運動軸、z運動軸之間相互垂直。此處，通過設置x運動軸、y運動軸、z運動軸，可以實現點、線、弧、圓等不規則圖形的灌膠，提高了靈活性。

4、較佳的，所述攝像頭、產品載板的數量均為兩組。此處，通過設置兩組攝像頭和產品載板，可以通過雙攝像頭視覺定位，不停機循環作業，提升了產量，增加了兩種膠水切換功能。

5、較佳的，所述點膠操作臺與a膠壓力桶、b膠壓力桶之間通過管道連接。此處，通過設置a膠壓力桶、b膠壓力桶，可以配合兩組產品載板、攝像頭，實現兩種膠水切換功能，解決了客戶使用不同膠水的需求，大幅提升了客戶產量和生產的多樣化。

6、較佳的，所述a膠壓力桶、b膠壓力桶均通過管道與齒輪泵連接。此處，通過設置齒輪泵，可以提供動力，從而可以將a膠壓力桶、b膠壓力桶內的膠水施壓并通過管道連接到點膠操作臺的內側。

7、與現有技術相比，本實用新型的優點和積極效果在于：

8、本實用新型中，通過采用雙相機視覺定位，可不停機循環作業，不僅可以提升產量，并且增加了兩種膠水切換功能，解決了客戶使用不同膠水的需求，大幅提升了客戶產量和生產的多樣化。

技術特征：

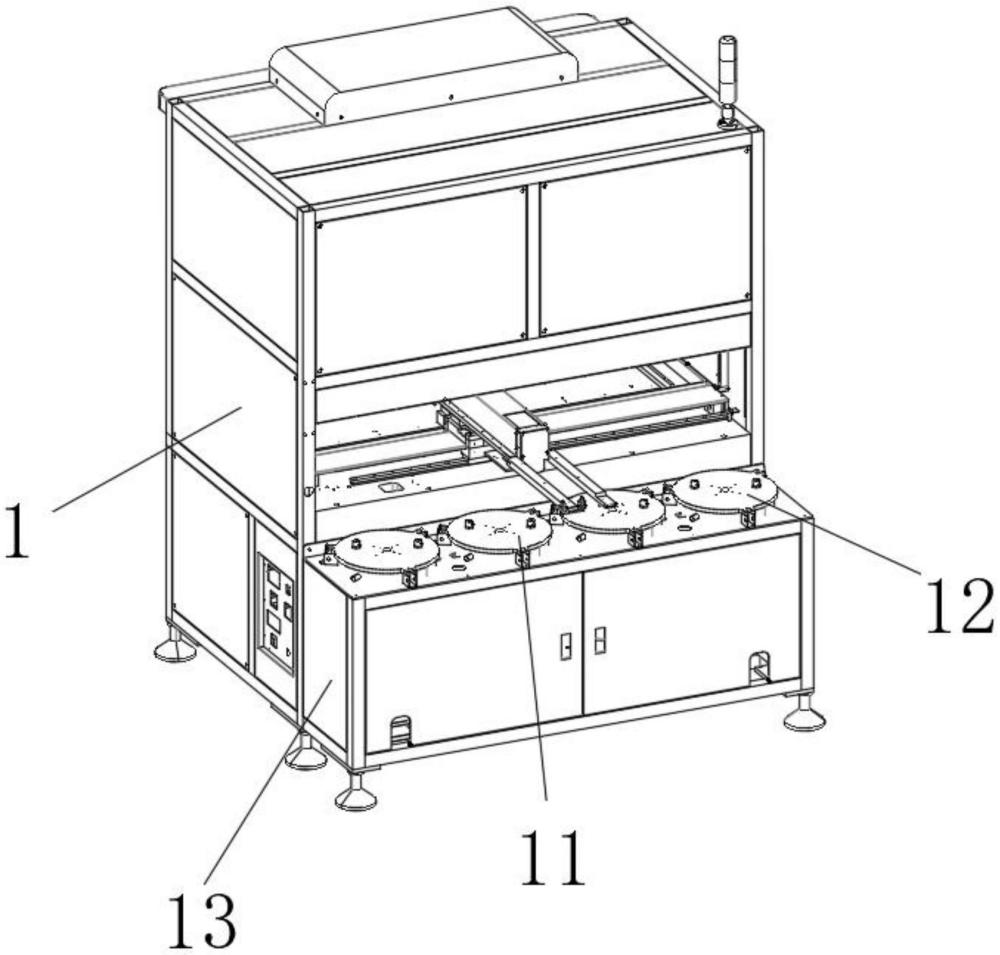

1.一種ccd全自動水晶灌膠滴塑機，包括點膠操作臺(1)、絲桿模組(4)和殼體(13)，其特征在于：所述點膠操作臺(1)由x運動軸(5)、y運動軸(6)、z運動軸(7)、產品載板(8)組成，所述x運動軸(5)、y運動軸(6)、z運動軸(7)的一端均設置有電機(9)，所述z運動軸(7)的頂端設置有出膠針管(2)，所述產品載板(8)的上中側設置有攝像頭(3)，所述殼體(13)的內側設置有a膠壓力桶(11)和b膠壓力桶(12)，所述a膠壓力桶(11)和b膠壓力桶(12)的底端設置有齒輪泵(10)，所述殼體(13)的內側設置有清洗壓力桶(14)。

2.根據權利要求1所述的ccd全自動水晶灌膠滴塑機，其特征在于：所述x運動軸(5)、y運動軸(6)、z運動軸(7)之間相互垂直。

3.根據權利要求1所述的ccd全自動水晶灌膠滴塑機，其特征在于：所述攝像頭(3)、產品載板(8)的數量均為兩組。

4.根據權利要求1所述的ccd全自動水晶灌膠滴塑機，其特征在于：所述點膠操作臺(1)與a膠壓力桶(11)、b膠壓力桶(12)之間通過管道連接。

5.根據權利要求1所述的ccd全自動水晶灌膠滴塑機，其特征在于：所述a膠壓力桶(11)、b膠壓力桶(12)均通過管道與齒輪泵(10)連接。

技術總結
本技術提供一種CCD全自動水晶灌膠滴塑機，涉及水晶膠水滴塑技術領域，包括點膠操作臺、絲桿模組和殼體，所述點膠操作臺由X運動軸、Y運動軸、Z運動軸、產品載板組成，所述X運動軸、Y運動軸、Z運動軸的一端均設置有電機，所述Z運動軸的頂端設置有出膠針管，所述產品載板的上中側設置有攝像頭，所述殼體的內側設置有A膠壓力桶和B膠壓力桶，所述A膠壓力桶和B膠壓力桶的底端設置有齒輪泵。本技術中，通過采用雙相機視覺定位，可不停機循環作業，不僅可以提升產量，并且增加了兩種膠水切換功能，解決了客戶使用不同膠水的需求，大幅提升了客戶產量和生產的多樣化。

技術研發人員：陳修田
受保護的技術使用者：深圳市點精自動化設備有限公司
技術研發日：20240605
技術公布日：2025/4/28
