本技術涉及建筑混凝土，特別是涉及一種建筑混凝土塊破碎機。

背景技術：

1、在進行舊樓改造的建筑施工時，往往需要對舊的建筑進行拆除，拆除之后的混凝土經過破碎后可以回收利用，從而作為新混凝土制作過程中的骨料使用。

2、現有的建筑混凝土破碎機在破碎過程中，破碎不完全的混凝土塊容易從破碎機內兩側縫隙處掉落下去，影響混凝土塊破碎效果，因此本實用新型提出了一種建筑混凝土塊破碎機來解決上述問題。

技術實現思路

1、針對上述現有技術存在的缺陷，本實用新型的目的在于提供一種建筑混凝土塊破碎機。

2、為實現上述目的，本實用新型提供了一種建筑混凝土塊破碎機，包括破碎殼，所述破碎殼的頂部貫穿固定設置有進料斗，所述破碎殼內兩側分別轉動設置有轉動桿，兩個所述轉動桿上均固定套設有破碎輥，所述破碎輥的上固定設置有多個破碎條，所述破碎殼內兩側分別固定設置有固定板，所述固定板的內側呈弧形設置，所述固定板的內側固定設置有隔板，所述隔板與所述破碎條間隔設置，所述破碎輥轉動時，破碎條與隔板交叉配合，所述轉動桿的一端貫穿破碎殼并與驅動機構連接，所述破碎殼的底部無板，所述破碎殼的底部固定設置有框體，所述框體的頂部和底部均無板，所述框體的前后兩側下端均開設有取料孔。

3、進一步地，所述進料斗的頂部周側固定設置有回形板，所述進料斗的上方設置有蓋板，所述蓋板的底部固定開設有卡板，所述蓋板通過卡板卡蓋在所述進料斗上。

4、進一步地，所述蓋板的頂部固定設置有倒u形把手，所述蓋板與進料斗相適配。

5、進一步地，所述驅動機構包括驅動電機，所述驅動電機固定設置在所述破碎殼的外壁，所述驅動電機的輸出端固定連接有第一齒輪，所述第一齒輪的一側設置有第二齒輪，所述第一齒輪與第二齒輪相嚙合，所述第二齒輪固定套設在其中一個所述轉動桿上。

6、進一步地，所述第一齒輪的另一側設置有第三齒輪，所述第一齒輪與第三齒輪相嚙合，所述第三齒輪通過支桿轉動設置在所述破碎殼的外壁，所述第三齒輪遠離第一齒輪的一側設置有第四齒輪，所述第四齒輪與第三齒輪相嚙合，所述第四齒輪固定套設在另一個轉動桿上。

7、進一步地，所述破碎殼的外壁前后兩側分別固定設置有支板，所述支板頂部兩側分別固定設置有定位塊，所述定位塊頂部固定設置有套圈，所述套圈轉動套設在轉動桿上。

8、進一步地，所述定位塊和套圈呈一體成型設置，所述定位塊通過定位螺釘固定在所述支板上。

9、進一步地，所述支板底部均勻固定設置有若干個角形塊，所述角形塊與破碎殼固定連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過設置的破碎輥、破碎條、固定板、隔板、驅動電機和第二齒輪等結構，混凝土塊通過進料斗破碎殼內，啟動驅動電機工作，驅動電機第一齒輪轉動，第一齒輪帶動第二齒輪轉動，同時第一齒輪帶動第三齒輪轉動，第三齒輪帶動第四齒輪轉動，進而兩個破碎輥相對轉動對混凝土塊進行破碎處理，同時隔板與破碎條間隔設置，當破碎輥轉動時，破碎條與隔板相對轉動交叉配合，隔板能夠對相鄰破碎條的間隙起到阻擋的作用，避免未完全破碎的混凝土塊從兩側間隙處掉落下去，解決了現有的建筑混凝土破碎機在破碎過程中，破碎不完全的混凝土塊容易從破碎機內兩側縫隙處掉落下去，影響混凝土塊破碎效果的問題；

12、2、通過設置的定位塊、支板和套圈等結構，支板固定設置在破碎殼的外壁，套圈轉動套設在轉動桿上，提高了轉動桿的轉動的穩定性；

13、3、通過設置的蓋板和卡板等結構，蓋板通過卡板卡蓋在進料斗上，蓋上蓋板能夠起到遮擋的作用，防止混凝土塊向外飛濺。

技術特征：

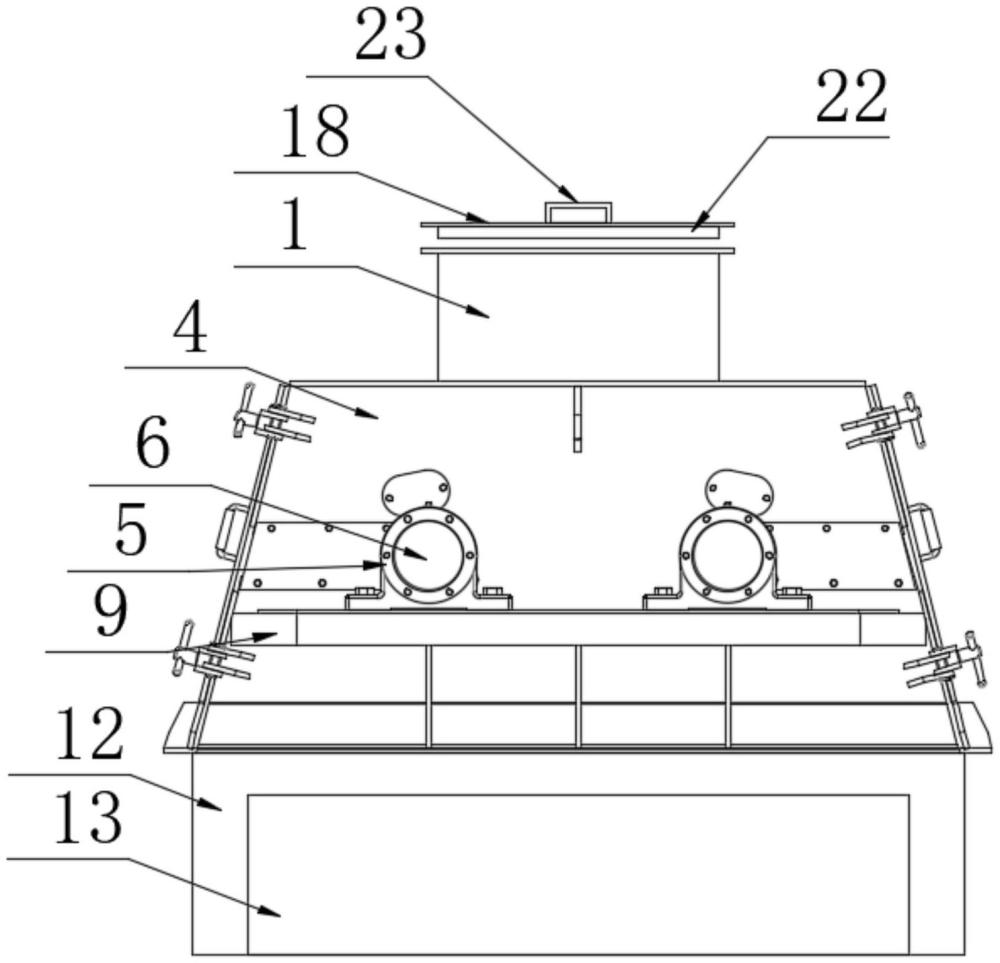

1.一種建筑混凝土塊破碎機，其特征在于：包括破碎殼(4)，所述破碎殼(4)的頂部貫穿固定設置有進料斗(1)，所述破碎殼(4)內兩側分別轉動設置有轉動桿(6)，兩個所述轉動桿(6)上均固定套設有破碎輥(14)，所述破碎輥(14)的上固定設置有多個破碎條(17)，所述破碎殼(4)內兩側分別固定設置有固定板(15)，所述固定板(15)的內側呈弧形設置，所述固定板(15)的內側固定設置有隔板(16)，所述隔板(16)與所述破碎條(17)間隔設置，所述破碎輥(14)轉動時，破碎條(17)與隔板(16)交叉配合，所述轉動桿(6)的一端貫穿破碎殼(4)并與驅動機構連接，所述破碎殼(4)的底部無板，所述破碎殼(4)的底部固定設置有框體(12)，所述框體(12)的頂部和底部均無板，所述框體(12)的前后兩側下端均開設有取料孔(13)。

2.根據權利要求1所述的一種建筑混凝土塊破碎機，其特征在于：所述進料斗(1)的頂部周側固定設置有回形板(2)，所述進料斗(1)的上方設置有蓋板(18)，所述蓋板(18)的底部固定開設有卡板(22)，所述蓋板(18)通過卡板(22)卡蓋在所述進料斗(1)上。

3.根據權利要求2所述的一種建筑混凝土塊破碎機，其特征在于：所述蓋板(18)的頂部固定設置有倒u形把手(23)，所述蓋板(18)與進料斗(1)相適配。

4.根據權利要求3所述的一種建筑混凝土塊破碎機，其特征在于：所述驅動機構包括驅動電機(20)，所述驅動電機(20)固定設置在所述破碎殼(4)的外壁，所述驅動電機(20)的輸出端固定連接有第一齒輪(21)，所述第一齒輪(21)的一側設置有第二齒輪(19)，所述第一齒輪(21)與第二齒輪(19)相嚙合，所述第二齒輪(19)固定套設在其中一個所述轉動桿(6)上。

5.根據權利要求4所述的一種建筑混凝土塊破碎機，其特征在于：所述第一齒輪(21)的另一側設置有第三齒輪(11)，所述第一齒輪(21)與第三齒輪(11)相嚙合，所述第三齒輪(11)通過支桿轉動設置在所述破碎殼(4)的外壁，所述第三齒輪(11)遠離第一齒輪(21)的一側設置有第四齒輪(3)，所述第四齒輪(3)與第三齒輪(11)相嚙合，所述第四齒輪(3)固定套設在另一個轉動桿(6)上。

6.根據權利要求5所述的一種建筑混凝土塊破碎機，其特征在于：所述破碎殼(4)的外壁前后兩側分別固定設置有支板(9)，所述支板(9)頂部兩側分別固定設置有定位塊(7)，所述定位塊(7)頂部固定設置有套圈(5)，所述套圈(5)轉動套設在轉動桿(6)上。

7.根據權利要求6所述的一種建筑混凝土塊破碎機，其特征在于：所述定位塊(7)和套圈(5)呈一體成型設置，所述定位塊(7)通過定位螺釘(8)固定在所述支板(9)上。

8.根據權利要求7所述的一種建筑混凝土塊破碎機，其特征在于：所述支板(9)底部均勻固定設置有若干個角形塊(10)，所述角形塊(10)與破碎殼(4)固定連接。

技術總結
本技術公開了一種建筑混凝土塊破碎機，包括破碎殼，破碎殼的頂部貫穿固定設置有進料斗，破碎殼內兩側分別轉動設置有轉動桿，兩個轉動桿上均固定套設有破碎輥，破碎輥的上固定設置有多個破碎條，破碎殼內兩側分別固定設置有固定板，固定板的內側呈弧形設置，固定板的內側固定設置有隔板，隔板與破碎條間隔設置，破碎輥轉動時，破碎條與隔板交叉配合，轉動桿的一端貫穿破碎殼并與驅動機構連接，破碎殼的底部無板，破碎殼的底部固定設置有框體，框體的前后兩側下端均開設有取料孔，本技術解決了現有的建筑混凝土破碎機在破碎過程中，破碎不完全的混凝土塊容易從破碎機內兩側縫隙處掉落下去，影響混凝土塊破碎效果的問題。

技術研發人員：李美娟
受保護的技術使用者：陜西誠明混凝土有限公司
技術研發日：20240617
技術公布日：2025/4/28
