本技術涉及中藥，具體為一種中藥組合物的殘渣過濾裝置。

背景技術：

1、中藥是指以中醫藥理論為指導，有著獨特的理論體系和應用形式，用于預防和治療疾病并具有康復與保健作用的天然藥物及其加工代用品，主要包括植物藥、動物藥和礦物藥，在中藥烹煮后需要先過濾中藥殘渣。

2、中藥在完成熬制之后，需要對冷卻后的藥劑進行過濾，從而將藥劑中夾雜的中藥殘渣去除掉，而在過濾的過程中，通常都是將藥劑直接傾倒至過濾網上，這樣中藥殘渣會直接堆積在傾倒的位置上，不僅會導致過濾網堵塞，同時還會妨礙藥劑的過濾速度，因此我們需要提出一種中藥組合物的殘渣過濾裝置。

技術實現思路

1、本實用新型的目的在于提供一種中藥組合物的殘渣過濾裝置，通過壓合機構配合初過濾機構，可對中藥殘渣進行過濾的同時進行壓合擠壓，提升中藥殘渣過濾效率的同時，能一定程度上避免中藥殘渣內殘留有藥液，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種中藥組合物的殘渣過濾裝置，包括底座，所述底座上固定嵌裝有過濾箱，所述過濾箱的頂部固定連通有過濾筒，所述過濾筒的內部卡合有初過濾機構；

4、所述初過濾機構包括內筒，所述內筒位于過濾筒的內部，所述內筒的內底部固定連接有過濾網板，所述內筒的頂部固定連接有搭接板，所述搭接板的底部與過濾筒的頂部貼合；

5、所述底座位于過濾筒的上方設置有與初過濾機構配合使用的壓合機構，所述過濾箱的一側開設有連通過濾箱內部的插接槽，所述插接槽的內部插接有精過濾機構，所述過濾箱的底部固定連通有出液管，所述出液管的外壁設置有閥門。

6、優選的，所述壓合機構包括安裝架，所述安裝架的固定安裝于底座的頂部，所述安裝架的內頂部固定安裝有電動推桿，所述電動推桿活塞桿的底部固定連接有壓合板，所述壓合板位于內筒的正上方。

7、優選的，所述壓合板的外壁與內筒的內壁滑動連接，所述內筒的外壁與過濾筒的內壁滑動連接。

8、優選的，所述精過濾機構包括安裝框，所述安裝框位于過濾箱的內部，所述安裝框的一側固定連接有密封板，所述密封板插接于插接槽的內部，所述安裝框內底部焊接有支撐網，所述安裝框位于支撐網的上方可拆卸安裝有過濾網。

9、優選的，所述安裝框位于過濾筒出料口的下方，所述密封板的一側固定安裝有把手。

10、優選的，所述過濾箱的內壁上固定安裝有回形支撐架，所述安裝框的底部貼合與回形支撐架的頂部。

11、優選的，所述過濾筒的內壁上固定安裝有環形支撐板，所述過濾網板的底部與環形支撐板的頂部貼合。

12、優選的，所述搭接板的兩側均固定連接有插接板，所述過濾筒兩側的上方均固定安裝有插接塊，所述插接板滑動插接于插接塊的內部。

13、與現有技術相比，本實用新型的有益效果是：

14、1、本實用新型通過壓合機構中電動推桿帶動壓合板下降，通過壓合板下降到初過濾機構中內筒內部，對內筒內中藥殘渣進行擠壓并配合過濾網板，可對中藥殘渣進行過濾的同時進行壓合擠壓，提升中藥殘渣過濾效率的同時，能一定程度上避免中藥殘渣內殘留有藥液；

15、2、通過精過濾機構中過濾網和安裝框內支撐網配合，可對初次過濾后的藥液再次進行過濾，避免藥液殘留有殘渣，可提高藥液的精度，卡接設置的初過濾機構通過卡接塊配合，可便于拆裝維護，便于對初過濾機構中過濾網板進行清理維護，插接設置的精過濾機構使用后，便于對安裝框及其內部過濾網進行清理維護。

技術特征：

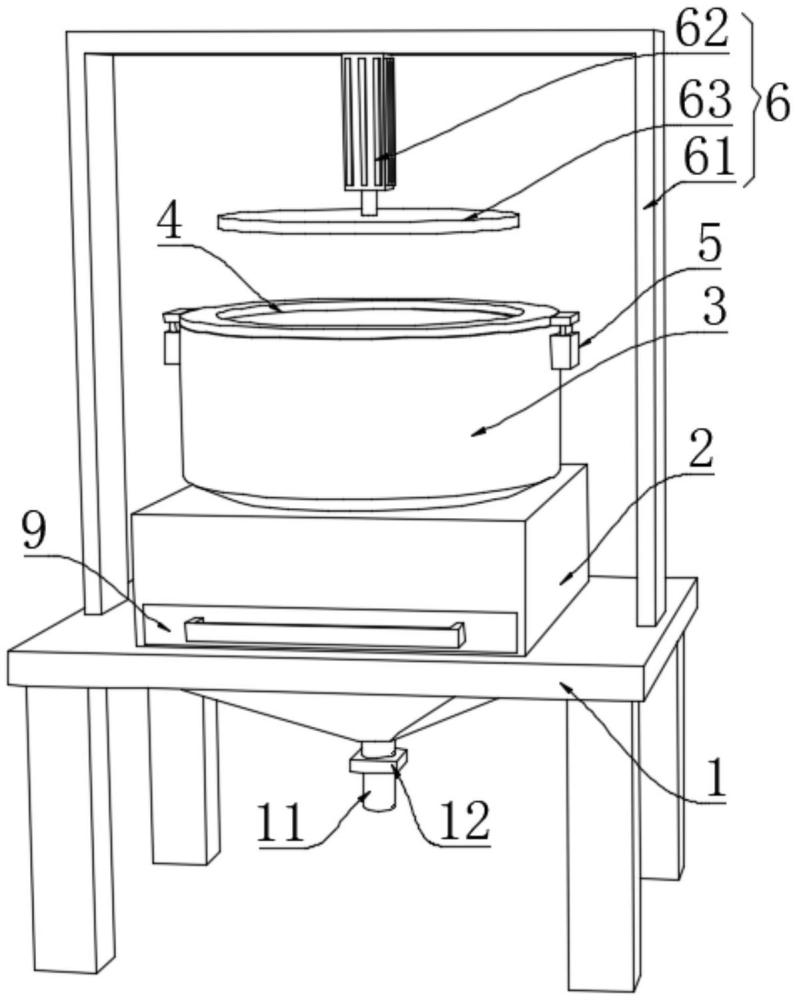

1.一種中藥組合物的殘渣過濾裝置，包括底座(1)，其特征在于：所述底座(1)上固定嵌裝有過濾箱(2)，所述過濾箱(2)的頂部固定連通有過濾筒(3)，所述過濾筒(3)的內部卡合有初過濾機構(4)；

2.根據權利要求1所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述壓合機構(6)包括安裝架(61)，所述安裝架(61)的固定安裝于底座(1)的頂部，所述安裝架(61)的內頂部固定安裝有電動推桿(62)，所述電動推桿(62)活塞桿的底部固定連接有壓合板(63)，所述壓合板(63)位于內筒(41)的正上方。

3.根據權利要求2所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述壓合板(63)的外壁與內筒(41)的內壁滑動連接，所述內筒(41)的外壁與過濾筒(3)的內壁滑動連接。

4.根據權利要求1所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述精過濾機構(9)包括安裝框(91)，所述安裝框(91)位于過濾箱(2)的內部，所述安裝框(91)的一側固定連接有密封板(92)，所述密封板(92)插接于插接槽(8)的內部，所述安裝框(91)內底部焊接有支撐網(93)，所述安裝框(91)位于支撐網(93)的上方可拆卸安裝有過濾網(94)。

5.根據權利要求4所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述安裝框(91)位于過濾筒(3)出料口的下方，所述密封板(92)的一側固定安裝有把手(95)。

6.根據權利要求5所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述過濾箱(2)的內壁上固定安裝有回形支撐架(10)，所述安裝框(91)的底部貼合與回形支撐架(10)的頂部。

7.根據權利要求1所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述過濾筒(3)的內壁上固定安裝有環形支撐板(7)，所述過濾網板(42)的底部與環形支撐板(7)的頂部貼合。

8.根據權利要求1所述的一種中藥組合物的殘渣過濾裝置，其特征在于：所述搭接板(43)的兩側均固定連接有插接板(44)，所述過濾筒(3)兩側的上方均固定安裝有插接塊(5)，所述插接板(44)滑動插接于插接塊(5)的內部。

技術總結
本技術公開了一種中藥組合物的殘渣過濾裝置，包括底座，通過壓合機構中電動推桿帶動壓合板下降，通過壓合板下降到初過濾機構中內筒內部，對內筒內中藥殘渣進行擠壓并配合過濾網板，可對中藥殘渣進行過濾的同時進行壓合擠壓，提升中藥殘渣過濾效率的同時，能一定程度上避免中藥殘渣內殘留有藥液；通過精過濾機構中過濾網和安裝框內支撐網配合，可對初次過濾后的藥液再次進行過濾，避免藥液殘留有殘渣，可提高藥液的精度，卡接設置的初過濾機構通過卡接塊配合，可便于拆裝維護，便于對初過濾機構中過濾網板進行清理維護，插接設置的精過濾機構使用后，便于對安裝框及其內部過濾網進行清理維護。

技術研發人員：黃斌
受保護的技術使用者：國世斐
技術研發日：20240618
技術公布日：2025/4/28
