本技術屬于攪拌加工，尤其是一種流態固化土固化劑生產設備。

背景技術：

1、流態固化土所采用的土料為當地的巖土、壤土和開挖的槽土，也可以采用雜填土、建筑廢棄物細顆粒、工程泥漿、淤泥、尾礦等。所采用固化劑是以氧化鈣、活性三氧化二鋁和二氧化硅為主要成分，同時添加具有改善土顆粒表面性能的功能性添加劑和活性激發劑制成的功能性復合膠凝材料。

2、固化劑在生產加工過程中，部分原料需要進行專門的攪拌，在加料時，產生的粉塵不僅容易影響環境，還對工作人員產生不好的影響。

技術實現思路

1、本實用新型的目的在于提供一種流態固化土固化劑生產設備，以解決背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種流態固化土固化劑生產設備，包括：

3、生產桶；

4、桶蓋，可拆卸連接在生產桶的頂端，桶蓋的頂端連接有用于生產攪拌的攪拌器，桶蓋的頂端連通有供流態固化土固化劑的液體原料導入的進液管；

5、儲液箱，通過多個連接板連接在桶蓋的頂端，儲液箱的其中一個側面構造為斜面，儲液箱的內頂壁安裝有噴板，噴板的底端安裝有多個形成水簾的噴頭；

6、儲液箱的頂端和側面均內嵌安裝有風機，其中一側的風機通過通氣管與桶蓋連通，該風機還通過通水管與儲液箱連通，儲液箱的內壁連接有傾斜的帶有過濾網過濾框。

7、作為優選的實施方案，生產桶的頂端內嵌安裝有限位框，限位框的頂端連接有供流態固化土固化劑的固體原料導入的聚料斗。

8、作為優選的實施方案，限位框通過轉軸轉動連接有兩個用于粉碎的粉碎輥，限位框的外壁安裝有兩個為轉軸提供動力的伺服電機。

9、作為優選的實施方案，兩個伺服電機的轉動方向相反。

10、作為優選的實施方案，聚料斗的內壁連接有兩個傾斜的聚料板，聚料斗的頂端轉動連接有蓋板。

11、作為優選的實施方案，儲液箱的頂端安裝有儲液桶，儲液桶通過動力組合為噴板供水。

12、作為優選的實施方案，儲液箱的下半部分構造為漏斗狀，儲液箱連通有帶有電磁閥的下液管。

13、作為優選的實施方案，儲液箱的斜面內嵌安裝有電動推桿，電動推桿的移動部連接有用于清理過濾網的清理刷。

14、與現有技術相比，本實用新型的技術效果和優點：

15、該流態固化土固化劑生產設備，在原料添加前，開啟兩個風機和動力組合，兩個風機的抽風，能夠輔助生產桶內的空氣抽到儲液箱的水液內，實現降塵，也輔助外部空氣進到聚料斗和限位框，降低粉塵散播到外處的可能性，動力組合間接輔助噴頭形成水簾，對流動的空氣進行再處理，然后再被過濾網處理，最終從另一處風機出風，保證對粉塵的處理效果；

16、該流態固化土固化劑生產設備，固體原料在添加時，兩個粉碎輥能夠對固體原料進行預先粉碎，降低后續攪拌攪勻的負擔；

17、該流態固化土固化劑生產設備，不僅能夠提前對粉塵進行處理，還能對固體原料進行粉碎。

技術特征：

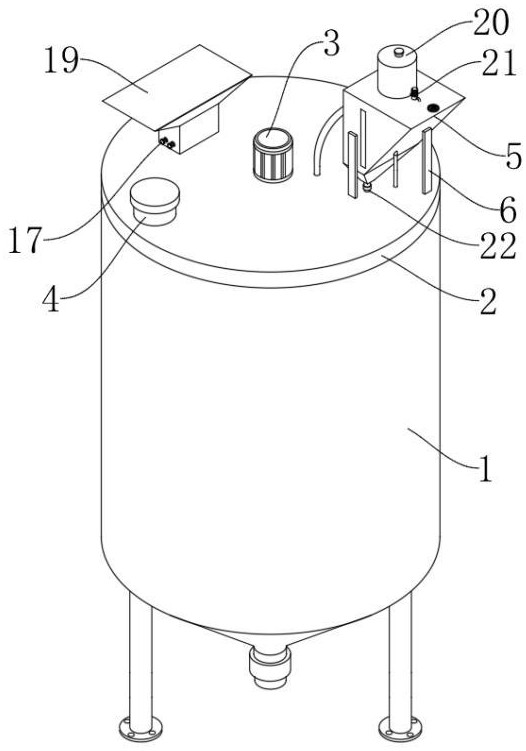

1.一種流態固化土固化劑生產設備，其特征在于，包括：

2.根據權利要求1所述的一種流態固化土固化劑生產設備，其特征在于，所述生產桶（1）的頂端內嵌安裝有限位框（14），所述限位框（14）的頂端連接有供流態固化土固化劑的固體原料導入的聚料斗（15）。

3.根據權利要求2所述的一種流態固化土固化劑生產設備，其特征在于，所述限位框（14）通過轉軸轉動連接有兩個用于粉碎的粉碎輥（16），所述限位框（14）的外壁安裝有兩個為轉軸提供動力的伺服電機（17）。

4.根據權利要求3所述的一種流態固化土固化劑生產設備，其特征在于，兩個所述伺服電機（17）的轉動方向相反。

5.根據權利要求2所述的一種流態固化土固化劑生產設備，其特征在于，所述聚料斗（15）的內壁連接有兩個傾斜的聚料板（18），所述聚料斗（15）的頂端轉動連接有蓋板（19）。

6.根據權利要求1所述的一種流態固化土固化劑生產設備，其特征在于，所述儲液箱（5）的頂端安裝有儲液桶（20），所述儲液桶（20）通過動力組合（21）為噴板（7）供水。

7.根據權利要求6所述的一種流態固化土固化劑生產設備，其特征在于，所述儲液箱（5）的下半部分構造為漏斗狀，所述儲液箱（5）連通有帶有電磁閥的下液管（22）。

8.根據權利要求7所述的一種流態固化土固化劑生產設備，其特征在于，所述儲液箱（5）的斜面內嵌安裝有電動推桿（23），電動推桿（23）的移動部連接有用于清理過濾網（13）的清理刷（24）。

技術總結
本技術公開了一種流態固化土固化劑生產設備，屬于攪拌加工技術領域，包括：生產桶；桶蓋，可拆卸連接在生產桶的頂端，桶蓋的頂端連接有用于生產攪拌的攪拌器，桶蓋的頂端連通有供流態固化土固化劑的液體原料導入的進液管；儲液箱，通過多個連接板連接在桶蓋的頂端，儲液箱的其中一個側面構造為斜面，儲液箱的內頂壁安裝有噴板，噴板的底端安裝有多個形成水簾的噴頭；儲液箱的頂端和側面均內嵌安裝有風機，其中一側的風機通過通氣管與桶蓋連通，該風機還通過通水管與儲液箱連通，儲液箱的內壁連接有傾斜的帶有過濾網過濾框。該流態固化土固化劑生產設備，不僅能夠提前對粉塵進行處理，還能對固體原料進行粉碎。

技術研發人員：劉鋒,許庚,趙世超,翟彬,邢玉姣,李壯壯,房立紅
受保護的技術使用者：濟南城建集團有限公司
技術研發日：20240619
技術公布日：2025/4/28
