本技術涉及重金屬土壤修復土壤篩分器，尤其涉及一種重金屬土壤修復土壤篩分器。

背景技術：

1、重金屬土壤修復土壤篩分器用于處理含有重金屬的土壤的設備，通過物理或化學方法將土壤中的重金屬與土壤顆粒進行分離，從而實現土壤的修復和凈化，重金屬土壤修復土壤篩分器的工作原理可能包括將含有重金屬的土壤放入設備中，然后通過設備內部的機械運作，將土壤中的重金屬與土壤顆粒進行分離，最終得到凈化后的土壤和分離出的重金屬物質。

2、在現有重金屬土壤修復土壤篩分器技術中，在礦山進行修復土壤恢復正常，通過物理篩選的方式，使用多級過濾網將重金屬的土壤顆粒與其它物質分離開來，通過該土壤篩分器將土壤與金屬進行分離，并且修復土壤。

3、現有重金屬土壤修復土壤篩分器工作中，由于含有重金屬的土壤顆粒與其他物質，其他物質是普通土壤，由于含有重金屬的土壤顆粒是塊狀形，重金屬的土壤不是粉末顆粒形狀，導致土壤篩分器多級過濾網無法將土壤塊狀與重金屬進行分離篩選出來。

4、因此，有必要提供一種重金屬土壤修復土壤篩分器解決上述技術問題。

技術實現思路

1、針對上述情況，為克服現有技術缺陷，本實用新型提供了一種重金屬土壤修復土壤篩分器能夠通過將土壤塊狀顆粒大小進行磨碎，能夠充分的將重金屬物質顆粒從土壤里進行分離。

2、為實現上述目的，本實用新型采用的技術方案如下：

3、重金屬土壤修復土壤篩分器，包括：土壤篩分機構以及填裝移動組件，所述土壤篩分機構包含有漏斗架，所述漏斗架開設有漏斗倒入槽口，所述漏斗架的內部通過貫穿連接有旋轉軸，所述旋轉軸通過螺栓將第一輥軸以及第二輥軸連接固定，所述第一輥軸以及第二輥軸的外側通過焊接將磨碎輪連接固定，所述第一輥軸的一端通過螺栓將連接軸連接固定，所述連接軸的一端通過螺栓將第一齒輪連接固定，所述第一齒輪的齒牙對接有第二齒輪齒牙上，所述第二齒輪的一端安裝有第二電機，所述漏斗架的下端開設通口。

4、優選地，所述漏斗架的內部兩側通過螺栓將第一磨碎板連接固定，所述第一磨碎板是接觸在磨碎輪的中間端，所述第一磨碎板與第一輥軸以及第二輥軸接觸，所述漏斗架的內部兩側通過螺栓將第二磨碎板連接固定，所述第二磨碎板與磨碎輪接觸。

5、優選地，所述漏斗架的兩側端通過螺栓將連接圈板連接固定，所述連接圈板的內部設有轉動軸，所述轉動軸的一端通過螺栓將第一電機連接固定，所述轉動軸通過貫穿連接在第一支板以及第二支板的內部。

6、優選地，所述第一支板以及第二支板通過焊接將工作臺連接固定，所述工作臺的下端通過焊接將支撐腿連接固定，所述漏斗架的一端通過焊接將鉸接套連接固定，所述鉸接套的內部貫穿連接有閘門。

7、優選地，所述漏斗架的下端通過螺栓將過濾篩選箱連接固定，所述過濾篩選箱的內部開設通口，所述過濾篩選箱的內部貫穿連有篩選盒，所述篩選盒的兩側端通過焊接將第一滑動桿以及第二滑動桿連接固定，所述第一滑動桿以及第二滑動桿貫穿在過濾篩選箱的內部兩側，所述篩選盒的底端安裝有過濾網，過濾篩選箱的下端通過螺栓將工作臺連接固定。

8、優選地，所述工作臺的下端放置有填裝移動組件，所述填裝移動組件包含有車廂，所述車廂的一端通過焊接將推手架連接固定，所述車廂的下端通過焊接將固定板連接固定，所述固定板的下端通過焊接將支架連接固定，所述支架的內部通過活動栓貫穿將車輪連接固定。

9、與現有技術相比，本實用新型具有以下有益效果：

10、(1)本實用新型通過利用磨碎輪以及齒輪、電機以及輥軸、漏斗架，可以將重金屬土壤塊大小顆粒進行磨碎，土壤磨碎后會從漏斗架的下端通口流下，而重金屬塊大小顆粒比較硬，不容易進行磨碎，會存留在漏斗架的內部，可以實現將重金屬與土壤進行分離，將重金屬從土壤中分離出來，減少了土壤中有害重金屬的含量，從而降低了對環境和人體健康的潛在風險。

11、(2)本實用新型通過利用第一磨碎板以及第二磨碎板，通過第一磨碎板與以及第二磨碎板與第一輥軸以及第二輥軸進行接觸，可以將土壤塊大小顆粒進行磨碎。

12、(3)本實用新型通過利用篩選盒以及過濾網、過濾篩選箱以及滑動桿，清理金屬顆粒可以減少土壤中的重金屬含量，從而減少對土壤生態系統和地下水的污染風險，通過篩選盒的過濾網可以將土壤內存留金屬顆粒進行篩選分離出來，土壤會過濾網倒入在車廂內，通過第一滑動桿以及第二滑動桿可以將篩選盒進行抽出來進行拆卸下來，進一步將金屬顆粒進行清理。

技術特征：

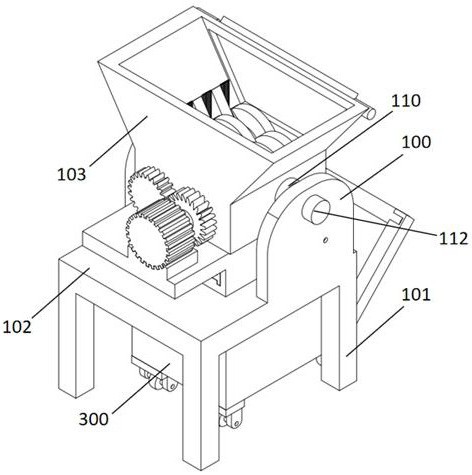

1.一種重金屬土壤修復土壤篩分器，其特征在于，包括：土壤篩分機構（100）以及填裝移動組件（300），所述土壤篩分機構（100）包含有漏斗架（103），所述漏斗架（103）開設有漏斗倒入槽口（104），所述漏斗架（103）的內部通過貫穿連接有旋轉軸（119），所述旋轉軸（119）通過螺栓將第一輥軸（117）以及第二輥軸（118）連接固定，所述第一輥軸（117）以及第二輥軸（118）的外側通過焊接將磨碎輪（122）連接固定，所述第一輥軸（117）的一端通過螺栓將連接軸（123）連接固定，所述連接軸（123）的一端通過螺栓將第一齒輪（113）連接固定，所述第一齒輪（113）的齒牙對接有第二齒輪（114）齒牙上，所述第二齒輪（114）的一端安裝有第二電機（115），所述漏斗架（103）的下端開設通口。

2.根據權利要求1所述的一種重金屬土壤修復土壤篩分器，其特征在于，所述漏斗架（103）的內部兩側通過螺栓將第一磨碎板（120）連接固定，所述第一磨碎板（120）是接觸在磨碎輪（122）的中間端，所述第一磨碎板（120）與第一輥軸（117）以及第二輥軸（118）接觸，所述漏斗架（103）的內部兩側通過螺栓將第二磨碎板（121）連接固定，所述第二磨碎板（121）與磨碎輪（122）接觸。

3.根據權利要求1所述的一種重金屬土壤修復土壤篩分器，其特征在于，所述漏斗架（103）的兩側端通過螺栓將連接圈板（110）連接固定，所述連接圈板（110）的內部設有轉動軸（112），所述轉動軸（112）的一端通過螺栓將第一電機（109）連接固定，所述轉動軸（112）通過貫穿連接在第一支板（107）以及第二支板（108）的內部。

4.根據權利要求3所述的一種重金屬土壤修復土壤篩分器，其特征在于，所述第一支板（107）以及第二支板（108）通過焊接將工作臺（102）連接固定，所述工作臺（102）的下端通過焊接將支撐腿（101）連接固定，所述漏斗架（103）的一端通過焊接將鉸接套（105）連接固定，所述鉸接套（105）的內部貫穿連接有閘門（106）。

5.根據權利要求4所述的一種重金屬土壤修復土壤篩分器，其特征在于，所述漏斗架（103）的下端通過螺栓將過濾篩選箱（125）連接固定，所述過濾篩選箱（125）的內部開設通口，所述過濾篩選箱（125）的內部貫穿連有篩選盒（124），所述篩選盒（124）的兩側端通過焊接將第一滑動桿（128）以及第二滑動桿（129）連接固定，所述第一滑動桿（128）以及第二滑動桿（129）貫穿在過濾篩選箱（125）的內部兩側，所述篩選盒（124）的底端安裝有過濾網（127），過濾篩選箱（125）的下端通過螺栓將工作臺（102）連接固定。

6.根據權利要求4所述的一種重金屬土壤修復土壤篩分器，其特征在于，所述工作臺（102）的下端放置有填裝移動組件（300），所述填裝移動組件（300）包含有車廂（301），所述車廂（301）的一端通過焊接將推手架（302）連接固定，所述車廂（301）的下端通過焊接將固定板（303）連接固定，所述固定板（303）的下端通過焊接將支架（305）連接固定，所述支架（305）的內部通過活動栓（306）貫穿將車輪（304）連接固定。

技術總結
本技術公開了一種重金屬土壤修復土壤篩分器。重金屬土壤修復土壤篩分器，包括：壤篩分機構以及填裝移動組件，所述土壤篩分機構包含有漏斗架，所述漏斗架開設有漏斗倒入槽口，所述漏斗架的內部通過貫穿連接有旋轉軸，可以將重金屬土壤塊大小顆粒進行磨碎，土壤磨碎后會從漏斗架的下端通口流下，而重金屬塊大小顆粒比較硬，不容易進行磨碎，會存留在漏斗架的內部，可以實現將重金屬與土壤進行分離，將重金屬從土壤中分離出來，減少了土壤中有害重金屬的含量，從而降低了對環境和人體健康的潛在風險。
