本技術涉及銀杏粉加工，尤其涉及一種銀杏粉的脫毒粉碎處理裝置。

背景技術：

1、銀杏粉，又稱為白果粉，是由銀杏果加工而成的粉末狀食品，由于銀杏果中含有銀杏酸、氫氰酸和白果毒等有毒成分，因此在加工銀杏粉時需要進行脫毒處理。

2、公開號cn213404758u公開了一種銀杏粉的脫毒粉碎處理裝置，包括粉碎筒，粉碎筒內固定安裝有蒸煮內膽，蒸煮內膽與粉碎筒內壁之間設置有隔熱層，蒸煮內膽中空層設置有加熱器，蒸煮內膽底面中心位置貫穿且活動設置有傳動軸，傳動軸底端穿過蒸煮內膽內底面并傳動連接有驅動馬達，傳動軸上部滑動設置有粉碎刀具，傳動軸頂端螺紋安裝有用于限制粉碎刀具滑出的限位套，該裝置通過蒸煮脫毒與粉碎相結合的方式能夠快速地完成銀杏的脫毒粉碎，另外自動升降的粉碎刀具能夠充分地對銀杏進行粉碎，大大提高了銀杏的粉碎質量。

3、上述裝置存在以下缺陷：該裝置使用時直接將銀杏果投入裝置內進行破碎，缺乏預破碎過程，破碎效率較低，裝置一次性對大量銀杏果進行破碎，容易影響破碎效率和破碎效果。

4、鑒于上述缺陷，提出一種銀杏粉的脫毒粉碎處理裝置。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述一種銀杏粉的脫毒粉碎處理裝置的問題，提出了本實用新型。

3、為解決上述技術問題，本實用新型提供如下技術方案：一種銀杏粉的脫毒粉碎處理裝置，包括：

4、主體，其包括支撐架，所述支撐架對稱設置有兩組，兩組所述支撐架之間設置有破碎罐，所述破碎罐外側固定套設有外殼，所述外殼兩側均固定連接有轉軸，兩組所述支撐架頂部均固定連接有一級軸承座，兩組所述轉軸分別與兩組一級軸承座轉動連接，所述外殼內側固定連接有多組電熱棒，多組所述電熱棒繞破碎罐等距設置；

5、破碎機構，其包括驅動電機，所述驅動電機固定連接在破碎罐底部，所述驅動電機轉軸貫穿破碎罐并且與破碎罐密閉轉動連接，所述驅動電機轉軸頂端固定連接有轉動桿，所述轉動桿外側固定連接有破碎刀，所述轉動桿頂部固定連接有矩塊；

6、預破碎機構，其包括蓋體，所述蓋體可拆卸連接在破碎罐頂部，所述蓋體頂部內壁轉動連接有錐形螺旋，所述錐形螺旋轉軸底端開設有與矩塊契合的開槽，所述矩塊插入該開槽內，所述蓋體內側固定連接有擠壓斗，所述擠壓斗套設在錐形螺旋外側，所述蓋體頂部開設有進料口；

7、其中一組所述轉軸配合有用于調節破碎罐傾斜度的調節機構。

8、作為本實用新型所述一種銀杏粉的脫毒粉碎處理裝置的一種優選方案，其中：所述調節機構包括蝸輪，所述蝸輪固定連接在其中一組轉軸端部，靠近所述蝸輪的一組支撐架外側固定連接有兩組二級軸承座，兩組所述二級軸承座配合有蝸桿，所述蝸桿與兩組二級軸承座轉動連接并且穿過兩組二級軸承座，所述蝸桿與蝸輪相互嚙合。

9、作為本實用新型所述一種銀杏粉的脫毒粉碎處理裝置的一種優選方案，其中：所述調節機構還包括手輪，所述，所述手輪固定連接在蝸桿一端。

10、作為本實用新型所述一種銀杏粉的脫毒粉碎處理裝置的一種優選方案，其中：所述主體還包括設置在外殼下方并且位于兩組支撐架之間的兩組連接板條，兩組所述連接板條兩端均分別與兩組支撐架固定連接。

11、作為本實用新型所述一種銀杏粉的脫毒粉碎處理裝置的一種優選方案，其中：所述破碎罐頂部以及蓋體底部均具有向外側延伸的凸緣，所述破碎罐的凸緣頂部固定連接有五組螺紋柱，五組所述螺紋柱繞破碎罐等距設置，所述蓋體的凸緣正對各組螺紋柱的位置均開設有通孔，五組所述螺紋柱分別穿過五組通孔，五組所述螺紋柱均配合有305，五組所述305分別與五組螺紋柱螺紋連接，所述破碎罐與蓋體通過五組螺紋柱與五組305配合可拆卸連接。

12、作為本實用新型所述一種銀杏粉的脫毒粉碎處理裝置的一種優選方案，其中：所述預破碎機構還包括兩組u形握把，兩組所述u形握把均固定連接在蓋體頂部并且位置對稱設置。

13、本實用新型的有益效果：通過設置預破碎機構利用錐形螺旋和擠壓斗對銀杏果進行擠壓預破碎，再通過破碎刀對預破碎的銀杏果打粉，由于預破碎后的物料更容易被打碎，能夠提高加工效率，并且裝置通過錐形螺旋和破碎刀配合可邊打粉邊勻速投入物料，利于保障破碎效果，也防止了一次性破碎大量物料影響破碎效率。

14、附圖說明

15、為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其它的附圖。其中：

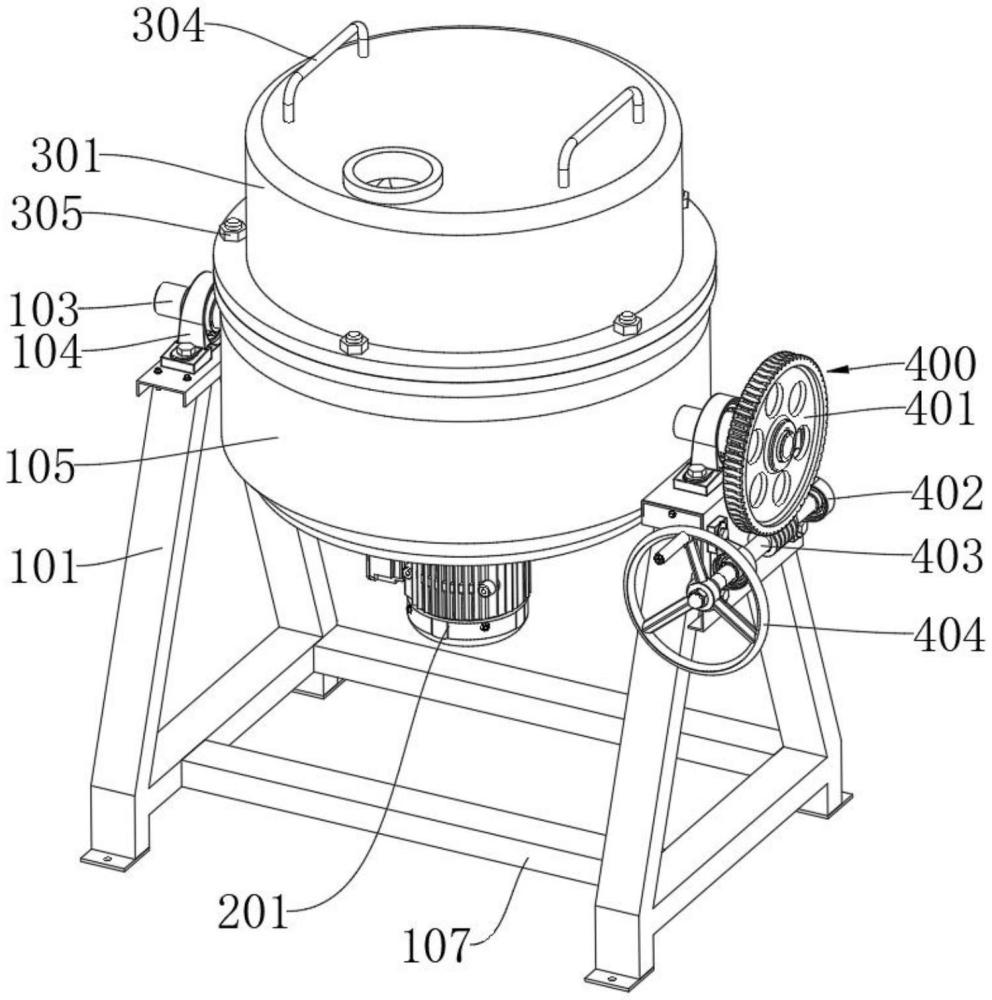

16、圖1為本實用新型一種銀杏粉的脫毒粉碎處理裝置的立體結構示意圖。

17、圖2為本實用新型一種銀杏粉的脫毒粉碎處理裝置的部分剖視結構示意圖。

18、圖3為本實用新型一種銀杏粉的脫毒粉碎處理裝置的蓋體打開狀態結構示意圖。

技術特征：

1.一種銀杏粉的脫毒粉碎處理裝置，其特征在于，包括：

2.根據權利要求1所述的一種銀杏粉的脫毒粉碎處理裝置，其特征在于：所述調節機構(400)包括蝸輪(401)，所述蝸輪(401)固定連接在其中一組轉軸(103)端部，靠近所述蝸輪(401)的一組支撐架(101)外側固定連接有兩組二級軸承座(402)，兩組所述二級軸承座(402)配合有蝸桿(403)，所述蝸桿(403)與兩組二級軸承座(402)轉動連接并且穿過兩組二級軸承座(402)，所述蝸桿(403)與蝸輪(401)相互嚙合。

3.根據權利要求2所述的一種銀杏粉的脫毒粉碎處理裝置，其特征在于：所述調節機構(400)還包括手輪(404)，所述，所述手輪(404)固定連接在蝸桿(403)一端。

4.根據權利要求1所述的一種銀杏粉的脫毒粉碎處理裝置，其特征在于：所述主體(100)還包括設置在外殼(105)下方并且位于兩組支撐架(101)之間的兩組連接板條(107)，兩組所述連接板條(107)兩端均分別與兩組支撐架(101)固定連接。

5.根據權利要求1所述的一種銀杏粉的脫毒粉碎處理裝置，其特征在于：所述破碎罐(102)頂部以及蓋體(301)底部均具有向外側延伸的凸緣，所述破碎罐(102)的凸緣頂部固定連接有五組螺紋柱(108)，五組所述螺紋柱(108)繞破碎罐(102)等距設置，所述蓋體(301)的凸緣正對各組螺紋柱(108)的位置均開設有通孔，五組所述螺紋柱(108)分別穿過五組通孔，五組所述螺紋柱(108)均配合有305，五組所述305分別與五組螺紋柱(108)螺紋連接，所述破碎罐(102)與蓋體(301)通過五組螺紋柱(108)與五組305配合可拆卸連接。

6.根據權利要求1所述的一種銀杏粉的脫毒粉碎處理裝置，其特征在于：所述預破碎機構(300)還包括兩組u形握把(304)，兩組所述u形握把(304)均固定連接在蓋體(301)頂部并且位置對稱設置。

技術總結
本技術公開了一種銀杏粉的脫毒粉碎處理裝置，包括：主體、預破碎機構和調節機構，主體包括支撐架，支撐架對稱設置有兩組，兩組支撐架之間設置有破碎罐，破碎罐外側固定套設有外殼，外殼兩側均固定連接有轉軸，兩組支撐架頂部均固定連接有一級軸承座，兩組轉軸分別與兩組一級軸承座轉動連接，外殼內側固定連接有多組電熱棒，其有益效果為：通過設置預破碎機構利用錐形螺旋和擠壓斗對銀杏果進行擠壓預破碎，再通過破碎刀對預破碎的銀杏果打粉，由于預破碎后的物料更容易被打碎，能夠提高加工效率，并且裝置通過錐形螺旋和破碎刀配合可邊打粉邊勻速投入物料，利于保障破碎效果，也防止了一次性破碎大量物料影響破碎效率。

技術研發人員：何賢用,宣世所,蘇二正,崔曉冬,繆鄭東
受保護的技術使用者：東臺捷爾銀杏科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
