本技術涉及過濾裝置，具體是一種具有多層過濾效果的中藥精煉機。

背景技術：

1、中藥起源于中國，中藥是指以中醫藥理論為指導，有著獨特的理論體系和應用形式，用于預防和治療疾病并具有康復與保健作用的天然藥物及其加工代用品，主要包括植物藥、動物藥、礦物藥，熬制完成的中藥是將藥液過濾出來進行服用。

2、現有的中藥過濾通常是利用簡單的漏斗進行過濾，其過濾效果較差使得藥液中移殘留較多藥渣，影響患者服用的口感，且不便于將藥材中殘留的藥液充分提取出，造成不必要的浪費，不利于人們的使用，因此，本領域技術人員提供了一種具有多層過濾效果的中藥精煉機，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種具有多層過濾效果的中藥精煉機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有多層過濾效果的中藥精煉機，包括過濾盒，過濾盒的內部可拆卸安裝有多層過濾組件，過濾盒的頂部卡扣連接有蓋板，所述蓋板上安裝有對過濾盒內部藥渣進行擠壓的升降組件；

3、過濾盒的底部外圈安裝有兩組連接件，兩組所述連接件的底部卡扣安裝有支撐架，所述支撐架上用于放置取藥碗的空間位于過濾盒的正下方。

4、優選的：所述多層過濾組件包括從上至下依次設置的一級濾板、二級濾板和三級濾板，所述二級濾板的直徑小于三級濾板的直徑且大于一級濾板的直徑，所述一級濾板、二級濾板和三級濾板的中部通過豎桿連接，所述三級濾板外圈的底部設有與過濾盒內部螺紋連接的安裝環。

5、優選的：所述豎桿底端延伸至三級濾板的下方并安裝有拉環。

6、優選的：所述過濾盒的內部安裝有多組與一級濾板、二級濾板和三級濾板外圈頂部相接觸的密封圈。

7、優選的：所述過濾盒的內部安裝有多組與一級濾板、二級濾板和三級濾板外圈頂部相接觸的密封圈。

8、優選的：所述升降組件包括固定安裝在蓋板頂部的支撐塊，所述支撐塊的中部螺紋連接有升降螺桿，所述升降螺桿的底端轉動連接有擠壓板，升降螺桿的頂端安裝有轉盤，所述擠壓板的頂部安裝有多組滑動貫穿支撐塊的限位桿。

9、優選的：所述連接件包括固定安裝在過濾盒外圈的連接板，所述連接板的底部設有與支撐架卡扣連接的套管。

10、優選的：所述支撐架包括與兩組套管卡扣連接的兩組支撐桿，兩組所述支撐桿的底端連接有同一底板，所述底板的頂部中心處設有放置取藥碗的限位環，所述限位環的中心位于過濾盒的正下方。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型中，在過濾盒的內部設有一級濾板、二級濾板和三級濾板，能夠對傾倒至過濾盒內部的中藥進行充分的過濾，從而提升患者的服藥口感，且過濾板頂部卡扣安裝的蓋板上設有升降組件，利用升降組件能夠將藥材中含有的藥液充分的擠壓出，避免造成不必要的浪費。

13、2、本實用新型中，蓋板和過濾盒之間通過定位桿和定位管卡扣連接，多層過濾組件通過安裝環與過濾盒的內部螺紋連接，過濾盒的外圈設有與支撐架卡扣連接的連接件，能夠實現中藥精煉機各部分構件的快速裝拆，能夠方便對使用后的中藥精煉機進行清洗。

技術特征：

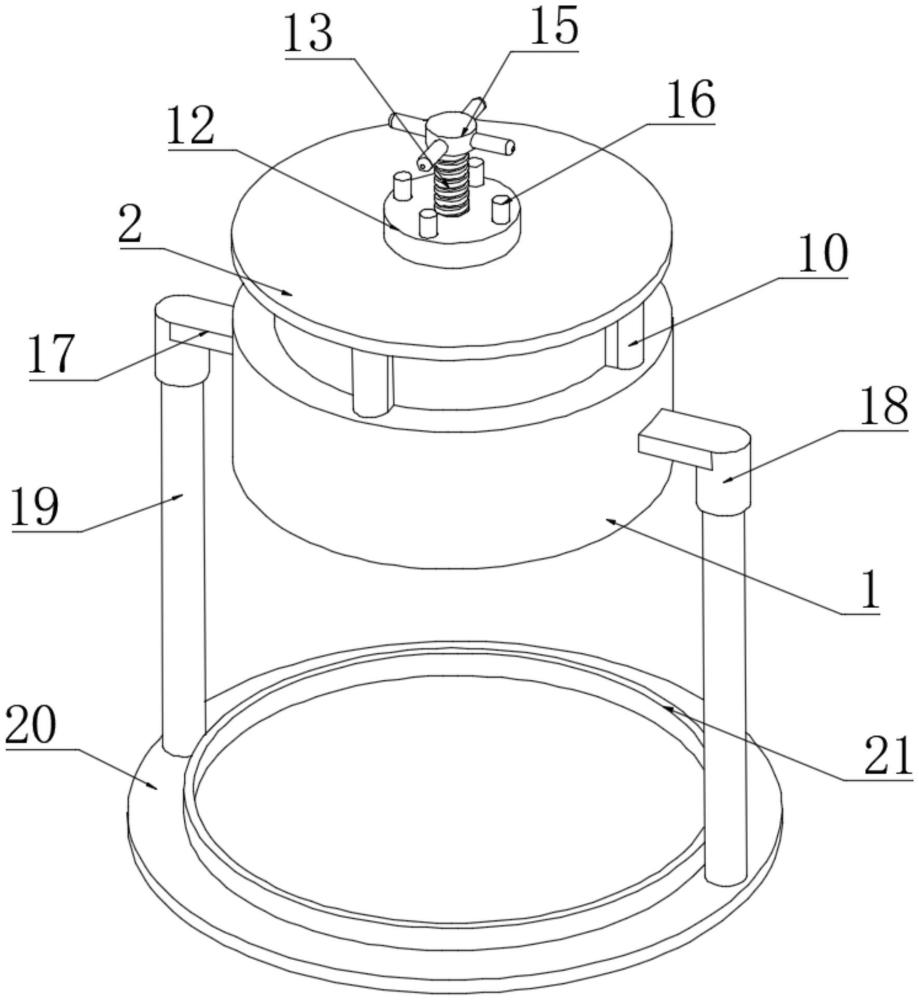

1.一種具有多層過濾效果的中藥精煉機，其特征在于：包括過濾盒(1)，過濾盒(1)的內部可拆卸安裝有多層過濾組件，過濾盒(1)的頂部卡扣連接有蓋板(2)，所述蓋板(2)上安裝有對過濾盒(1)內部藥渣進行擠壓的升降組件；

2.根據權利要求1所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述多層過濾組件包括從上至下依次設置的一級濾板(3)、二級濾板(4)和三級濾板(5)，所述二級濾板(4)的直徑小于三級濾板(5)的直徑且大于一級濾板(3)的直徑，所述一級濾板(3)、二級濾板(4)和三級濾板(5)的中部通過豎桿(6)連接，所述三級濾板(5)外圈的底部設有與過濾盒(1)內部螺紋連接的安裝環(7)。

3.根據權利要求2所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述豎桿(6)底端延伸至三級濾板(5)的下方并安裝有拉環(8)。

4.根據權利要求2所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述過濾盒(1)的內部安裝有多組與一級濾板(3)、二級濾板(4)和三級濾板(5)外圈頂部相接觸的密封圈(9)。

5.根據權利要求1所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述過濾盒(1)的外圈頂部設有多組定位管(10)，所述蓋板(2)的底部設有多組與定位管(10)一一對應的定位桿(11)，所述定位桿(11)卡扣安裝至定位管(10)的內部。

6.根據權利要求1所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述升降組件包括固定安裝在蓋板(2)頂部的支撐塊(12)，所述支撐塊(12)的中部螺紋連接有升降螺桿(13)，所述升降螺桿(13)的底端轉動連接有擠壓板(14)，升降螺桿(13)的頂端安裝有轉盤(15)，所述擠壓板(14)的頂部安裝有多組滑動貫穿支撐塊(12)的限位桿(16)。

7.根據權利要求1所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述連接件包括固定安裝在過濾盒(1)外圈的連接板(17)，所述連接板(17)的底部設有與支撐架卡扣連接的套管(18)。

8.根據權利要求7所述的一種具有多層過濾效果的中藥精煉機，其特征在于：所述支撐架包括與兩組套管(18)卡扣連接的兩組支撐桿(19)，兩組所述支撐桿(19)的底端連接有同一底板(20)，所述底板(20)的頂部中心處設有放置取藥碗的限位環(21)，所述限位環(21)的中心位于過濾盒(1)的正下方。

技術總結
本技術公開了過濾裝置技術領域的一種具有多層過濾效果的中藥精煉機，包括過濾盒，過濾盒的內部可拆卸安裝有多層過濾組件，過濾盒的頂部卡扣連接有蓋板，所述蓋板上安裝有對過濾盒內部藥渣進行擠壓的升降組件；過濾盒的底部外圈安裝有兩組連接件，兩組所述連接件的底部卡扣安裝有支撐架，所述支撐架上用于放置取藥碗的空間位于過濾盒的正下方，所述多層過濾組件包括從上至下依次設置的一級濾板、二級濾板和三級濾板，本技術解決了現有的中藥過濾通常是利用簡單的漏斗進行過濾，其過濾效果較差使得藥液中移殘留較多藥渣，影響患者服用的口感，且不便于將藥材中殘留的藥液充分提取出，造成不必要的浪費，不利于人們使用的問題。
