本技術涉及試劑瓶，具體是一種試劑瓶自動定量加液裝置。

背景技術：

1、化學試劑瓶是用來存放各種化學試劑的容器，通常由玻璃或者塑料制成。這些瓶子設計成能夠安全地存放各種化學品，通常會標有試劑的名稱、化學性質、危險性以及使用注意事項等信息；

2、在進行化學試劑配制移液或者量取一定要所需溶液時，常規操作是將已配置好的混勻后的溶液倒入制定的燒杯或容量瓶中；由于已配的試劑瓶容積過大，移動不方便且溶液導致試劑瓶在移動過程中發生危化品灑落安全事故，同時一旦燒杯和容量瓶口徑過小很容易導致在移液過程中灑落，人員受到強酸堿溶液腐蝕；在人工進行移液時，很容易導致取樣量不夠精準，多了少了，很難補加。

3、為此，本實用新型提供了試劑瓶自動定量加液裝置，以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種試劑瓶自動定量加液裝置，解決了上述問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種試劑瓶自動定量加液裝置，包括瓶體和設置在瓶體下端處的支撐架，所述瓶體的側壁處連通設有導液管，所述導液管的上方設有擠液筒，所述導液管和擠液筒之間通過連接機構相互連接所述擠液筒內設有內腔，所述內腔和瓶體內相互連通；

3、所述瓶體內固定設有u形管，所述u形管的一端和導液管相互連通，所述u形管的下端側壁處貫穿設有通液孔，所述通液孔處設有單向閥，所述u形管的另一端活動設有擠液機構，所述擠液筒的表面設有與擠液機構相對應的測量機構；

4、所述擠液機構包括滑動設置在u形管另一端內的密封推板，所述密封推板的上壁處固定設有連接桿，所述內腔的側壁處開設有移動槽，所述移動槽內滑動有撥動塊，所述連接桿的上端和撥動塊之間固定連接有連接板。

5、優選的：所述連接機構包括連通固定設置在導液管上端處的連接筒，所述擠液筒的下端連通固定有安裝筒，所述安裝筒和連接筒之間通過螺紋安裝連接。

6、優選的：所述擠液筒的上端開口處螺紋連接有蓋體，所述蓋體為透明的亞克力板材質。

7、優選的：所述測量機構包括固定設置在撥動塊側壁處的指示塊，所述擠液筒的表面對應刻有刻度線。

8、優選的：所述支撐架上固定設有防護環，所述防護環環繞瓶體設置，且支撐架和防護環為一體化成型。

9、有益效果

10、本實用新型提供了一種試劑瓶自動定量加液裝置。與現有技術相比具備以下有益效果：

11、（1）、該試劑瓶自動定量加液裝置，密封推板下降時推出的試劑量可以反應出從導液管處排出化學試劑的量，可以根據需要來調整u形管的橫截面積和導液管的橫截面積，來達到撥動塊下降高度和從導液管內排出的試劑量相對應，提高了裝置的適用范圍，并且避免和危化品直接接觸，大大降低作業安全風險，降低危化品轉移過程中的灑落危害。

12、（2）、該試劑瓶自動定量加液裝置，該裝置可以根據需要調整導液管在瓶體側壁上的高度和對瓶體內試劑的補充，來保證瓶體內的液面高度始終高于導液管上端所在平面的高度，使得導液管排出試劑時始終處于滿排的狀態，防止刻度線不能良好體現試劑排出的量，具有精準的移液效果，同時可根據需要移取不同容量的標準液。

技術特征：

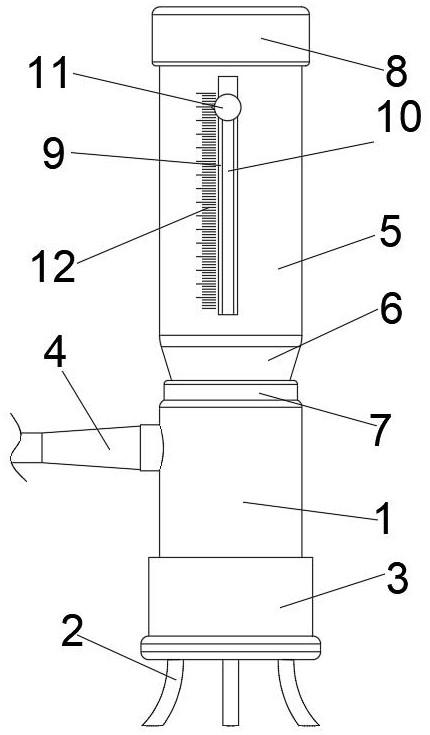

1.一種試劑瓶自動定量加液裝置，包括瓶體（1）和設置在瓶體（1）下端處的支撐架（2），其特征在于：所述瓶體（1）的側壁處連通設有導液管（4），所述導液管（4）的上方設有擠液筒（5），所述導液管（4）和擠液筒（5）之間通過連接機構相互連接所述擠液筒（5）內設有內腔（9），所述內腔（9）和瓶體（1）內相互連通；

2.根據權利要求1所述的試劑瓶自動定量加液裝置，其特征在于：所述連接機構包括連通固定設置在導液管（4）上端處的連接筒（7），所述擠液筒（5）的下端連通固定有安裝筒（6），所述安裝筒（6）和連接筒（7）之間通過螺紋安裝連接。

3.根據權利要求1所述的試劑瓶自動定量加液裝置，其特征在于：所述擠液筒（5）的上端開口處螺紋連接有蓋體（8），所述蓋體（8）為透明的亞克力板材質。

4.根據權利要求1所述的試劑瓶自動定量加液裝置，其特征在于：所述測量機構包括固定設置在撥動塊（11）側壁處的指示塊（13），所述擠液筒（5）的表面對應刻有刻度線（12）。

5.根據權利要求1所述的試劑瓶自動定量加液裝置，其特征在于：所述支撐架（2）上固定設有防護環（3），所述防護環（3）環繞瓶體（1）設置，且支撐架（2）和防護環（3）為一體化成型。

技術總結
本技術公開了一種試劑瓶自動定量加液裝置，包括瓶體和設置在瓶體下端處的支撐架，所述瓶體的側壁處連通設有導液管，所述導液管的上方設有擠液筒，所述導液管和擠液筒之間通過連接機構相互連接所述擠液筒內設有內腔，所述內腔和瓶體內相互連通；所述瓶體內固定設有U形管，所述U形管的一端和導液管相互連通，所述U形管的下端側壁處貫穿設有通液孔，所述通液孔處設有單向閥，所述U形管的另一端活動設有擠液機構。本技術涉及試劑瓶技術領域；該試劑瓶自動定量加液裝置，實現了避免和危化品直接接觸，大大降低作業安全風險，降低危化品轉移過程中的灑落危害，并且具有精準的移液效果，同時可根據需要移取不同容量的標準液。
