本技術涉及粉碎機，具體地說，涉及一種便于更換刀片的粉碎機。

背景技術：

1、隨著工業技術的快速發展，粉碎機作為重要的物料處理設備，在化工、建材、醫藥、環保等多個領域得到了廣泛應用，目前市場上的粉碎機種類繁多，多數的粉碎機均是利用電機工作，帶動粉碎刀片轉動實現進行粉碎操作的。

2、為了防止粉碎過程中碎屑四處飛濺，粉碎機的頂部一般是封閉的，且多數的粉碎機上的粉碎刀片一般是緊密焊接在對應的軸體上的，存在粉碎刀片不能更換或者不便于更換的缺陷，由于粉碎刀片在長時間工作后，其刀片的鋒利程度會降低，且粉碎過程中也容易出現刀片斷裂的情況，此時，粉碎刀片不能更換會影響粉碎機的正常使用和粉碎效果；還有部分粉碎機上雖然設置有檢修孔，但是檢修孔的內徑較小，粉碎機內的空間有限，直接在粉碎機內部進行刀片的更換操作也難以順利進行，給使用者帶來不便。鑒于此，我們提出了一種便于更換刀片的粉碎機。

技術實現思路

1、本實用新型的目的在于提供一種便于更換刀片的粉碎機，以解決上述背景技術中提出的缺陷。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種便于更換刀片的粉碎機，包括粉碎筒，所述粉碎筒的頂面上通過多個緊固螺栓固定安裝有頂蓋，所述頂蓋的上表面中心位置處固定安裝有驅動電機，所述驅動電機的輸出軸末端固定安裝有呈豎直狀設置的長軸，所述長軸上通過緊固螺栓固定安裝有多個等間距排列的固定套，所述固定套的環形側面上固定安裝有多個呈環狀等間距排列的粉碎刀片，所述粉碎筒的側面上固定安裝有支撐板，所述支撐板上固定安裝有支撐架，所述支撐架的頂部板體上固定安裝有左右兩個相互對稱的定滑輪，所述支撐板上固定安裝有伺服電機，所述伺服電機的輸出軸末端固定安裝有絞線盤，所述絞線盤上固定安裝有鋼索，所述鋼索繞過所述定滑輪，所述鋼索的端部設置有四個用于牽拉的分叉繩，所述分叉繩的端部設置在所述頂蓋上。

4、優選的，所述頂蓋的上表面上固定安裝有多個呈環狀等間距排列的吊環，所述分叉繩的端部固定安裝有掛鉤，所述掛鉤與所述吊環之間卡接配合。

5、優選的，所述鋼索環繞在所述絞線盤上，所述分叉繩與所述鋼索為一體成型結構。

6、優選的，所述粉碎筒的底部筒體上固定安裝有支撐環，所述支撐環的底面上固定安裝有多個呈環狀等間距排列的支撐腿。

7、優選的，所述粉碎筒的頂部筒體上固定安裝有沖洗管，所述沖洗管上固定安裝有閥門。

8、優選的，所述粉碎筒的頂部筒體上還固定安裝有螺旋送料機，所述螺旋送料機用于送料操作。

9、優選的，所述粉碎筒的底部筒體上固定安裝有卸料斗，所述卸料斗的底端固定安裝有卸料管，所述卸料管上固定安裝有卸料閥。

10、優選的，所述卸料斗的內壁所在平面呈向下傾斜45°～60°設置，用于順利卸料操作。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設置的固定套與長軸之間使用緊固螺栓固定連接，使粉碎刀片能夠進行拆卸更換，另外，頂蓋與粉碎筒之間也通過緊固螺栓固定連接，使頂蓋可以拆卸，拆卸后，便于將長軸和粉碎刀片取出進行更換操作，達到方便更換刀片的效果。

13、2、本實用新型通過設置的吊環、伺服電機、鋼索和掛鉤等組件，能夠利用掛鉤懸掛在吊環上，再利用伺服電機工作，實現對頂蓋進行吊裝操作，吊裝后能夠使粉碎刀片更好地暴露在外，方便更換，利于節省人力。

技術特征：

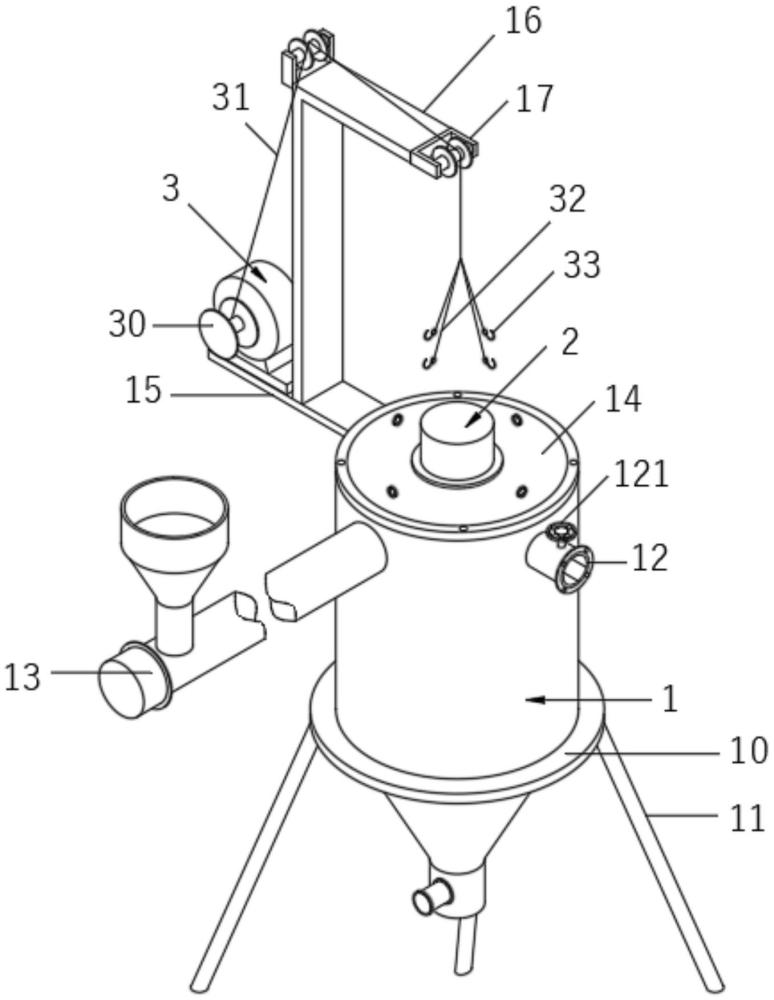

1.一種便于更換刀片的粉碎機，包括粉碎筒(1)，其特征在于：所述粉碎筒(1)的頂面上通過多個緊固螺栓固定安裝有頂蓋(14)，所述頂蓋(14)的上表面中心位置處固定安裝有驅動電機(2)，所述驅動電機(2)的輸出軸末端固定安裝有呈豎直狀設置的長軸(20)，所述長軸(20)上通過緊固螺栓固定安裝有多個等間距排列的固定套(21)，所述固定套(21)的環形側面上固定安裝有多個呈環狀等間距排列的粉碎刀片(22)，所述粉碎筒(1)的側面上固定安裝有支撐板(15)，所述支撐板(15)上固定安裝有支撐架(16)，所述支撐架(16)的頂部板體上固定安裝有左右兩個相互對稱的定滑輪(17)，所述支撐板(15)上固定安裝有伺服電機(3)，所述伺服電機(3)的輸出軸末端固定安裝有絞線盤(30)，所述絞線盤(30)上固定安裝有鋼索(31)，所述鋼索(31)繞過所述定滑輪(17)，所述鋼索(31)的端部設置有四個用于牽拉的分叉繩(32)，所述分叉繩(32)的端部設置在所述頂蓋(14)上。

2.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述頂蓋(14)的上表面上固定安裝有多個呈環狀等間距排列的吊環(141)，所述分叉繩(32)的端部固定安裝有掛鉤(33)，所述掛鉤(33)與所述吊環(141)之間卡接配合。

3.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述鋼索(31)環繞在所述絞線盤(30)上，所述分叉繩(32)與所述鋼索(31)為一體成型結構。

4.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述粉碎筒(1)的底部筒體上固定安裝有支撐環(10)，所述支撐環(10)的底面上固定安裝有多個呈環狀等間距排列的支撐腿(11)。

5.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述粉碎筒(1)的頂部筒體上固定安裝有沖洗管(12)，所述沖洗管(12)上固定安裝有閥門(121)。

6.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述粉碎筒(1)的頂部筒體上還固定安裝有螺旋送料機(13)，所述螺旋送料機(13)用于送料操作。

7.根據權利要求1所述的便于更換刀片的粉碎機，其特征在于：所述粉碎筒(1)的底部筒體上固定安裝有卸料斗(18)，所述卸料斗(18)的底端固定安裝有卸料管(19)，所述卸料管(19)上固定安裝有卸料閥(191)。

8.根據權利要求7所述的便于更換刀片的粉碎機，其特征在于：所述卸料斗(18)的內壁所在平面呈向下傾斜45°～60°設置，用于順利卸料操作。

技術總結
本技術涉及粉碎機技術領域，具體地說，涉及一種便于更換刀片的粉碎機，包括粉碎筒，粉碎筒的頂面上通過多個緊固螺栓固定安裝有頂蓋，頂蓋上固定安裝有驅動電機，驅動電機的輸出軸末端固定安裝有長軸，長軸上通過緊固螺栓固定安裝有多個固定套，固定套的環形側面上固定安裝有多個粉碎刀片，粉碎筒的側面上固定安裝有支撐板，支撐板上固定安裝有支撐架，支撐架的頂部板體上固定安裝有左右兩個定滑輪，支撐板上固定安裝有伺服電機，伺服電機的輸出軸末端固定安裝有絞線盤，絞線盤上固定安裝有鋼索，鋼索的端部設置有四個分叉繩，分叉繩的端部設置在頂蓋上。本技術便于對刀片進行更換操作，操作簡單，方便使用。

技術研發人員：范許通,張良,張海麗,李想
受保護的技術使用者：河南優凱制藥有限公司
技術研發日：20240625
技術公布日：2025/4/28
