本技術涉及負壓隔離艙，特別涉及一種負壓隔離艙空氣過濾裝置。

背景技術：

1、負壓隔離艙，也被稱為負壓擔架或負壓隔離擔架，是急救擔架與傳染病員隔離艙的整合體，主要作用是在內部制造一個比外部低的空氣壓力環境，防止外來污染物進入隔離艙，同時，艙內患者產生的污染氣體需要經過空氣過濾裝置過濾后，才能排入空氣中，能夠為醫療人員提供了一個相對安全的工作環境，同時能夠有效地防止了疾病的傳播。

2、然而現有的負壓隔離艙用空氣過濾裝置，其普遍是只使用活性炭塊進行過濾消毒，而活性炭其過濾消毒能力較弱，且難以與空氣中的細菌、病毒充分接觸，其消毒能力較弱，無法很好的殺滅細菌、病毒。

3、為了解決該技術問題，本實用新型提出了一種負壓隔離艙空氣過濾裝置。

技術實現思路

1、本實用新型的主要目的在于提供一種負壓隔離艙空氣過濾裝置，可以有效解決背景技術中提到的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種負壓隔離艙空氣過濾裝置，包括隔離艙，所述隔離艙一側轉動連接有防護門，另一側連接有封閉板，所述防護門與封閉板內設置有透氣無菌紗布，所述封閉板外端連接有排氣管，所述排氣管內設置有排氣風機，所述排氣管側端連接有導風罩，所述導風罩側端出風口連接有導風管，所述導風管側端連接有消毒過濾箱，所述消毒過濾箱兩側連接有伸縮氣缸，所述伸縮氣缸驅動端連接有移動框，所述移動框內連接有活性炭板、防水膜，所述消毒過濾箱側端開設有排氣口。

4、優選的，所述排氣管通過透氣無菌紗布與隔離艙內連通，所述排氣風機的吹風端朝向導風罩，所述消毒過濾箱上端開設有加液口，所述消毒過濾箱內為消毒藥液。

5、優選的，所述移動框滑動連接在消毒過濾箱內，所述移動框與消毒過濾箱之間設置有密封圈，所述活性炭板位于防水膜上端，所述排氣口位于移動框上。

6、優選的，所述封閉板側端連接有安裝架，所述安裝架連接在消毒過濾箱側端，所述消毒過濾箱下端為漏斗形，所述消毒過濾箱下端連接有排液口，所述排液口內設置有閘門。

7、優選的，所述防護門外端連接有進風窗，所述進風窗通過透氣無菌紗布與隔離艙內連通，所述進風窗側端連接有防護網罩。

8、優選的，所述進風窗內連接有進氣風機，所述進氣風機吹風端朝向隔離艙內，所述進風窗內設置有過濾板。

9、優選的，所述防護門內側連接有溫度檢測儀、氣壓檢測儀，所述防護門外端連接有把手，所述防護門與隔離艙之間設置有密封圈。

10、與現有技術相比，本實用新型具有如下有益效果：

11、本實用新型中，通過設置有消毒過濾箱，啟動排氣風機，能夠將隔離艙內的空氣通過透氣無菌紗布抽出，然后在通過導風罩與導風管將其注入消毒過濾箱內，當空氣被注入消毒藥液時，藥液與空氣中的細菌、病毒將充分接觸，然后消毒完成的空氣將通過防水膜再次被活性炭板過濾消毒，以此裝置通過藥液消毒與活性炭消毒，兩次過濾消毒可以提高消毒效果，更徹底地殺滅微生物，降低疾病傳播的風險。

12、本實用新型中，通過設置有防水膜，其能夠使空氣通過，而不能使液體通過，以此能夠防止裝置在移動時，造成消毒藥液溢出灑落，通過將排氣口設置在消毒過濾箱側端，能夠有效減少空氣中的灰塵進入消毒過濾箱，通過在進風窗內設置有過濾板，能夠對注入隔離艙的空氣進行過濾，以此避免灰塵進入隔離艙而讓患者感到不適。

技術特征：

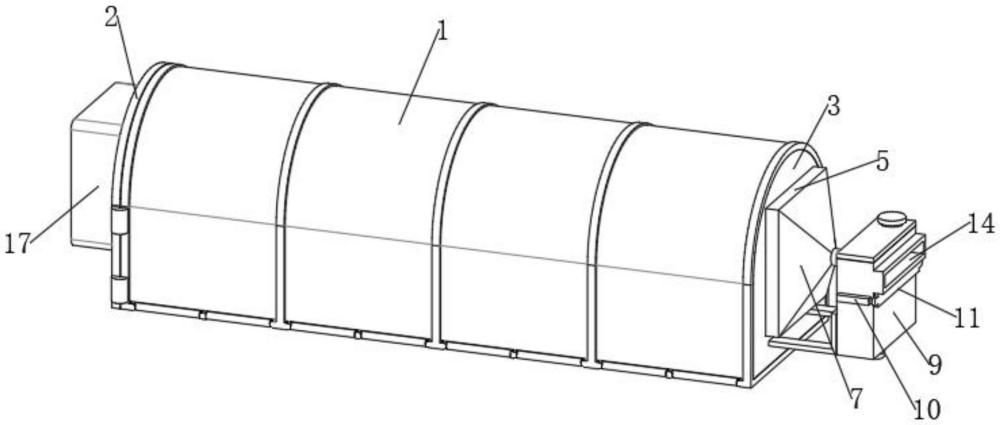

1.一種負壓隔離艙空氣過濾裝置，包括隔離艙(1)，其特征在于：所述隔離艙(1)一側轉動連接有防護門(2)，另一側連接有封閉板(3)，所述防護門(2)與封閉板(3)內設置有透氣無菌紗布(4)，所述封閉板(3)外端連接有排氣管(5)，所述排氣管(5)內設置有排氣風機(6)，所述排氣管(5)側端連接有導風罩(7)，所述導風罩(7)側端出風口連接有導風管(8)，所述導風管(8)側端連接有消毒過濾箱(9)，所述消毒過濾箱(9)兩側連接有伸縮氣缸(10)，所述伸縮氣缸(10)驅動端連接有移動框(11)，所述移動框(11)內連接有活性炭板(12)、防水膜(13)，所述消毒過濾箱(9)側端開設有排氣口(14)。

2.根據權利要求1所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述排氣管(5)通過透氣無菌紗布(4)與隔離艙(1)內連通，所述排氣風機(6)的吹風端朝向導風罩(7)，所述消毒過濾箱(9)上端開設有加液口，所述消毒過濾箱(9)內為消毒藥液。

3.根據權利要求1所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述移動框(11)滑動連接在消毒過濾箱(9)內，所述移動框(11)與消毒過濾箱(9)之間設置有密封圈，所述活性炭板(12)位于防水膜(13)上端，所述排氣口(14)位于移動框(11)上。

4.根據權利要求1所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述封閉板(3)側端連接有安裝架(15)，所述安裝架(15)連接在消毒過濾箱(9)側端，所述消毒過濾箱(9)下端為漏斗形，所述消毒過濾箱(9)下端連接有排液口(16)，所述排液口(16)內設置有閘門。

5.根據權利要求1所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述防護門(2)外端連接有進風窗(17)，所述進風窗(17)通過透氣無菌紗布(4)與隔離艙(1)內連通，所述進風窗(17)側端連接有防護網罩。

6.根據權利要求5所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述進風窗(17)內連接有進氣風機(18)，所述進氣風機(18)吹風端朝向隔離艙(1)內，所述進風窗(17)內設置有過濾板(19)。

7.根據權利要求1所述的一種負壓隔離艙空氣過濾裝置，其特征在于：所述防護門(2)內側連接有溫度檢測儀、氣壓檢測儀，所述防護門(2)外端連接有把手，所述防護門(2)與隔離艙(1)之間設置有密封圈。

技術總結
本技術公開了一種負壓隔離艙空氣過濾裝置，涉及負壓隔離艙領域，本技術所述的一種負壓隔離艙空氣過濾裝置，包括隔離艙，所述隔離艙一側轉動連接有防護門，另一側連接有封閉板，所述防護門與封閉板內設置有透氣無菌紗布，所述封閉板外端連接有排氣管，所述排氣管內設置有排氣風機，所述排氣管側端連接有導風罩，所述導風罩側端出風口連接有導風管。通過設置有消毒過濾箱，當空氣被注入消毒藥液時，藥液與空氣中的細菌、病毒將充分接觸，然后消毒完成的空氣將通過防水膜再次被活性炭板過濾消毒，以此裝置通過藥液消毒與活性炭消毒，兩次過濾消毒可以提高消毒效果，更徹底地殺滅微生物，降低疾病傳播的風險。
