本發明涉及激光粉末床熔融，特別涉及一種lpbf用的粉末輸送與鋪粉一體化裝置。

背景技術：

1、lpbf是激光粉末床熔融技術的縮寫，是一種增材制造技術，lpbf技術具有高成型精度和能夠打印復雜金屬構件的特點，廣泛應用于航空航天等領域，與其他金屬材料相比，lpbf技術制造的鋁合金零件能夠實現輕質結構，具有更好的機械和化學特性。

2、在lpbf工藝流程中，通過將粉末與材料混合，由輸送結構輸送至鋪粉結構內部，并進行鋪粉，粉末與材料若直接通入鋪粉結構中，難以均勻的混合，使得打印效果差，且通過激光打印，在打印時再通過對粉末進行加熱，所耗時間長，鋪粉時刮刀的位置通過螺栓固定，調節不易，為此，我們提出一種lpbf用的粉末輸送與鋪粉一體化裝置。

技術實現思路

1、本發明的主要目的在于提供一種lpbf用的粉末輸送與鋪粉一體化裝置，可以有效解決在lpbf工藝流程中，通過將粉末與材料混合，由輸送結構輸送至鋪粉結構內部，并進行鋪粉，粉末與材料若直接通入鋪粉結構中，難以均勻的混合，使得打印效果差，且通過激光打印，在打印時再通過對粉末進行加熱，所耗時間長，鋪粉時刮刀的位置通過螺栓固定，調節不易的問題。

2、為實現上述目的，本發明采取的技術方案為：

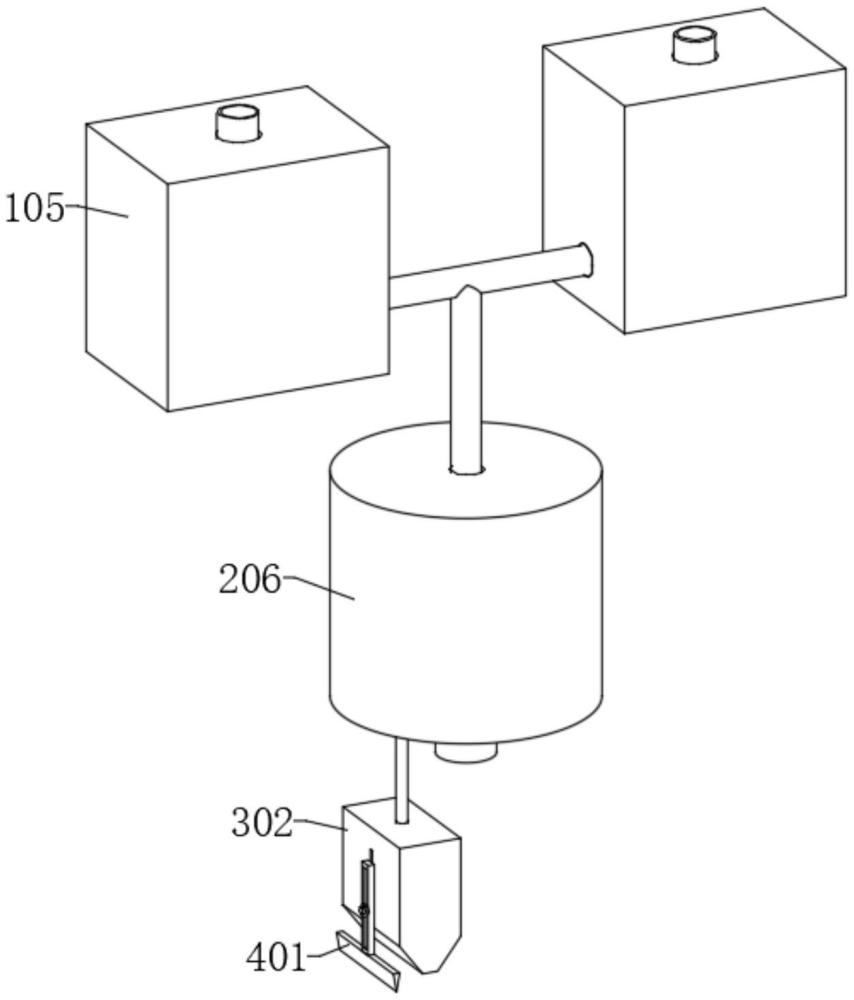

3、一種lpbf用的粉末輸送與鋪粉一體化裝置，包括輸送結構，所述輸送結構的上表面嵌設安裝有儲料箱，所述輸送結構的下表面嵌設安裝有鋪粉結構，所述鋪粉結構的一側表面嵌設安裝有鋪粉刮刀。

4、在一優選的實施例中，所述儲料箱包括連接管、進料口、螺旋桿、第一輸送管、箱體，所述箱體為兩組，所述箱體的上表面均嵌設安裝有進料口，所述箱體之間位于下方嵌設安裝有連接管，所述連接管的表面位于中間固定安裝有第一輸送管，所述第一輸送管的內部嵌設安裝有螺旋桿。

5、在一優選的實施例中，所述輸送結構包括第一十字板、電熱管、軟刮板、第二十字板、連接桿、外殼、電機軸、攪拌電機，所述外殼的下表面嵌設安裝有電機軸，所述電機軸的下表面固定安裝有攪拌電機，所述電機軸的上表面位于外殼的內部嵌設安裝有第二十字板，所述第二十字板的上表面固定安裝有電熱管，所述電熱管為八組，所述電熱管的上表面固定連接有第一十字板，所述第一十字板的下表面位于邊緣位置固定安裝有連接桿，所述連接桿為四組，所述連接桿的一側表面均固定安裝有軟刮板，所述軟刮板為四組。

6、在一優選的實施例中，所述儲料箱與輸送結構通過第一輸送管嵌設安裝于外殼的上表面位于中間位置。

7、在一優選的實施例中，所述鋪粉結構包括第二輸送管、鋪粉箱、滑槽、下料槽、螺紋桿、螺母，所述鋪粉箱的上表面位于中間嵌設安裝有第二輸送管，所述鋪粉箱的下表面開設有下料槽，所述鋪粉箱的一側表面開設有滑槽，所述鋪粉箱的一側表面位于滑槽的下方固定安裝有螺紋桿。

8、在一優選的實施例中，所述鋪粉刮刀包括刮刀主體、調節桿、調節槽、滑塊，所述刮刀主體的上表面固定安裝有調節桿，所述調節桿的一側表面開設有調節槽，所述調節桿的一側表面固定安裝有滑塊。

9、在一優選的實施例中，所述鋪粉結構與鋪粉刮刀通過滑塊嵌設安裝于滑槽的內部，所述螺紋桿嵌設安裝于調節槽的內部，所述螺母套設安裝于螺紋桿的表面，且位于調節桿的一側，所述鋪粉箱嵌設安裝于外殼的下表面位于攪拌電機的一側。

10、與現有技術相比，本發明具有如下有益效果：

11、本發明中，通過設置的螺旋桿，在粉末與材料輸送時能夠對其初步混合，通過設置的電熱管、電機軸、攪拌電機，能夠通過電熱管對粉末與材料進行攪拌，從而使得粉末與材料混合均勻，且在攪拌時，能夠通過電熱管對材料混合物進行預熱，從而縮短后續激光打印的時間，通過設置的軟刮板，能夠對外殼內部進行攪拌，從而使得材料均勻混合程度提高，通過設置的調節桿、調節槽、螺紋桿、螺母、滑塊、滑槽，能夠對調節桿的高度自由調節，從而對刮刀主體的高度進行調節，整個裝置為一體結構，功能性強。

技術特征：

1.一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：包括輸送結構(2)，所述輸送結構(2)的上表面嵌設安裝有儲料箱(1)，所述輸送結構(2)的下表面嵌設安裝有鋪粉結構(3)，所述鋪粉結構(3)的一側表面嵌設安裝有鋪粉刮刀(4)。

2.根據權利要求1所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述儲料箱(1)包括連接管(101)、進料口(102)、螺旋桿(103)、第一輸送管(104)、箱體(105)，所述箱體(105)為兩組，所述箱體(105)的上表面均嵌設安裝有進料口(102)，所述箱體(105)之間位于下方嵌設安裝有連接管(101)，所述連接管(101)的表面位于中間固定安裝有第一輸送管(104)，所述第一輸送管(104)的內部嵌設安裝有螺旋桿(103)。

3.根據權利要求2所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述輸送結構(2)包括第一十字板(201)、電熱管(202)、軟刮板(203)、第二十字板(204)、連接桿(205)、外殼(206)、電機軸(207)、攪拌電機(208)，所述外殼(206)的下表面嵌設安裝有電機軸(207)，所述電機軸(207)的下表面固定安裝有攪拌電機(208)，所述電機軸(207)的上表面位于外殼(206)的內部嵌設安裝有第二十字板(204)，所述第二十字板(204)的上表面固定安裝有電熱管(202)，所述電熱管(202)為八組，所述電熱管(202)的上表面固定連接有第一十字板(201)，所述第一十字板(201)的下表面位于邊緣位置固定安裝有連接桿(205)，所述連接桿(205)為四組，所述連接桿(205)的一側表面均固定安裝有軟刮板(203)，所述軟刮板(203)為四組。

4.根據權利要求3所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述儲料箱(1)與輸送結構(2)通過第一輸送管(104)嵌設安裝于外殼(206)的上表面位于中間位置。

5.根據權利要求4所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述鋪粉結構(3)包括第二輸送管(301)、鋪粉箱(302)、滑槽(303)、下料槽(304)、螺紋桿(305)、螺母(306)，所述鋪粉箱(302)的上表面位于中間嵌設安裝有第二輸送管(301)，所述鋪粉箱(302)的下表面開設有下料槽(304)，所述鋪粉箱(302)的一側表面開設有滑槽(303)，所述鋪粉箱(302)的一側表面位于滑槽(303)的下方固定安裝有螺紋桿(305)。

6.根據權利要求5所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述鋪粉刮刀(4)包括刮刀主體(401)、調節桿(402)、調節槽(403)、滑塊(404)，所述刮刀主體(401)的上表面固定安裝有調節桿(402)，所述調節桿(402)的一側表面開設有調節槽(403)，所述調節桿(402)的一側表面固定安裝有滑塊(404)。

7.根據權利要求6所述的一種lpbf用的粉末輸送與鋪粉一體化裝置，其特征在于：所述鋪粉結構(3)與鋪粉刮刀(4)通過滑塊(404)嵌設安裝于滑槽(303)的內部，所述螺紋桿(305)嵌設安裝于調節槽(403)的內部，所述螺母(306)套設安裝于螺紋桿(305)的表面，且位于調節桿(402)的一側，所述鋪粉箱(302)嵌設安裝于外殼(206)的下表面位于攪拌電機(208)的一側。

技術總結
本發明公開了一種LPBF用的粉末輸送與鋪粉一體化裝置，包括輸送結構，所述輸送結構的上表面嵌設安裝有儲料箱，所述輸送結構的下表面嵌設安裝有鋪粉結構，所述鋪粉結構的一側表面嵌設安裝有鋪粉刮刀，所述儲料箱包括連接管、進料口、螺旋桿、第一輸送管、箱體，所述箱體為兩組，所述箱體的上表面均嵌設安裝有進料口，所述箱體之間位于下方嵌設安裝有連接管，所述連接管的表面位于中間固定安裝有第一輸送管，所述第一輸送管的內部嵌設安裝有螺旋桿。本發明所述的一種LPBF用的粉末輸送與鋪粉一體化裝置，能夠將粉末混合并順利輸送至鋪粉箱內部，能夠對粉末進行預熱，從而縮短后續加熱時間，能夠對刮刀的高度根據需要自由調節，靈活性強。

技術研發人員：趙慶洋,毛德鋒,劉愷
受保護的技術使用者：杭州喜馬拉雅信息科技有限公司
技術研發日：
技術公布日：2025/4/28
