本技術涉及過濾裝置，特別是指一種冷凝產品過濾裝置。

背景技術：

1、在化工、制藥、食品等多個行業中，冷凝器是常用的設備之一，用于將氣體或蒸汽冷凝成液體。然而，冷凝過程中往往不可避免的會產生一些雜質和顆粒物，這些雜質和顆粒物如果不經過處理直接排放或使用，會對后續的生產過程和產品質量造成不良影響。因此，對冷凝產品進行過濾是必要的，但現有裝置使用時具有一定缺陷。

2、例如在公告號為“cn?218794644?u”的中國專利中，公開了一種產品過濾裝置，該裝置使用時，需要人員手動取出裝置內部的雜質進行清理，由于需要停機清理，因此裝置清理難度高，清理效率低。

技術實現思路

1、本實用新型提出一種冷凝產品過濾裝置，以解決現有裝置需要人員手動取出裝置內部的濾渣進行清理的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種冷凝產品過濾裝置，包括用于過濾產品的過濾件，所述過濾件包括頂部敞開的殼體部分，所述殼體部分內部固定連接有濾板，且濾板上開設有多個濾孔；

3、所述殼體部分上安裝有與自身內部連通的進料管和排料管，所述進料管處于濾板的上方，所述排料管處于濾板的下方，所述殼體部分的內部轉動連接有絞龍，所述絞龍處于濾板的上方。

4、優選的，所述殼體部分上套設有導料罩，所述導料罩內部形成導料腔，且導料罩一側敞開開設有貫穿式的排污孔，所述排污孔與導料腔連通。

5、優選的，所述導料腔內部底端形成向排污孔傾斜的導料坡。

6、優選的，所述導料罩的內部固定連接有電機，所述電機的輸出端連接有輸出軸，所述輸出軸的自由端與絞龍固定連接。

7、優選的，所述輸出軸一側固定連接有連接桿，所述連接桿的自由端固定連接有抵觸導料腔內壁的推料板。

8、優選的，所述殼體部分包括外殼，所述外殼上固定連接有用于支撐自身的支撐桿，所述排料管固定連接于外殼底部，所述進料管固定連接于外殼一側，且外殼的內部形成處理腔。

9、優選的，所述導料罩上開設有與外殼匹配的連接孔，且導料罩套設于外殼上。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、(1)當產品輸送至殼體部分內部后，產品中的雜質會滯留于濾板上方，通過絞龍在殼體部分內部轉動，進而帶動殼體部分內部的雜質移動，直至雜質通過殼體部分頂部開口排出，無需人員手動取出裝置內部的濾渣進行清理，因此無需停機清理，降低裝置的清理難度，提高裝置的清理效率；

12、(2)當雜質從外殼頂部排出后，通過導料罩承接雜質，并且通過導料罩上的導料腔引導雜質通過排污孔排出，使雜質集中排出，讓人員便于收集裝置排出的雜質，進一步提高裝置的清理效率。

13、(3)當導料腔引導雜質排出時，通過電機帶動輸出軸轉動，進而讓輸出軸帶動連接桿和推料板轉動，通過推料板刮擦導料腔內壁，進而推動導料腔內部雜質，使雜質可以更快的排出排污孔排出，進一步提高裝置的清理效率。

技術特征：

1.一種冷凝產品過濾裝置，其特征在于：包括用于過濾產品的過濾件，所述過濾件包括頂部敞開的殼體部分，所述殼體部分內部固定連接有濾板(17)，且濾板(17)上開設有多個濾孔(10)；

2.根據權利要求1所述的一種冷凝產品過濾裝置，其特征在于：所述殼體部分上套設有導料罩(5)，所述導料罩(5)內部形成導料腔(6)，且導料罩(5)一側敞開開設有貫穿式的排污孔(8)，所述排污孔(8)與導料腔(6)連通。

3.根據權利要求2所述的一種冷凝產品過濾裝置，其特征在于：所述導料腔(6)內部底端形成向排污孔(8)傾斜的導料坡(14)。

4.根據權利要求2所述的一種冷凝產品過濾裝置，其特征在于：所述導料罩(5)的內部固定連接有電機(7)，所述電機(7)的輸出端連接有輸出軸(11)，所述輸出軸(11)的自由端與絞龍(12)固定連接。

5.根據權利要求4所述的一種冷凝產品過濾裝置，其特征在于：所述輸出軸(11)一側固定連接有連接桿(15)，所述連接桿(15)的自由端固定連接有抵觸導料腔(6)內壁的推料板(13)。

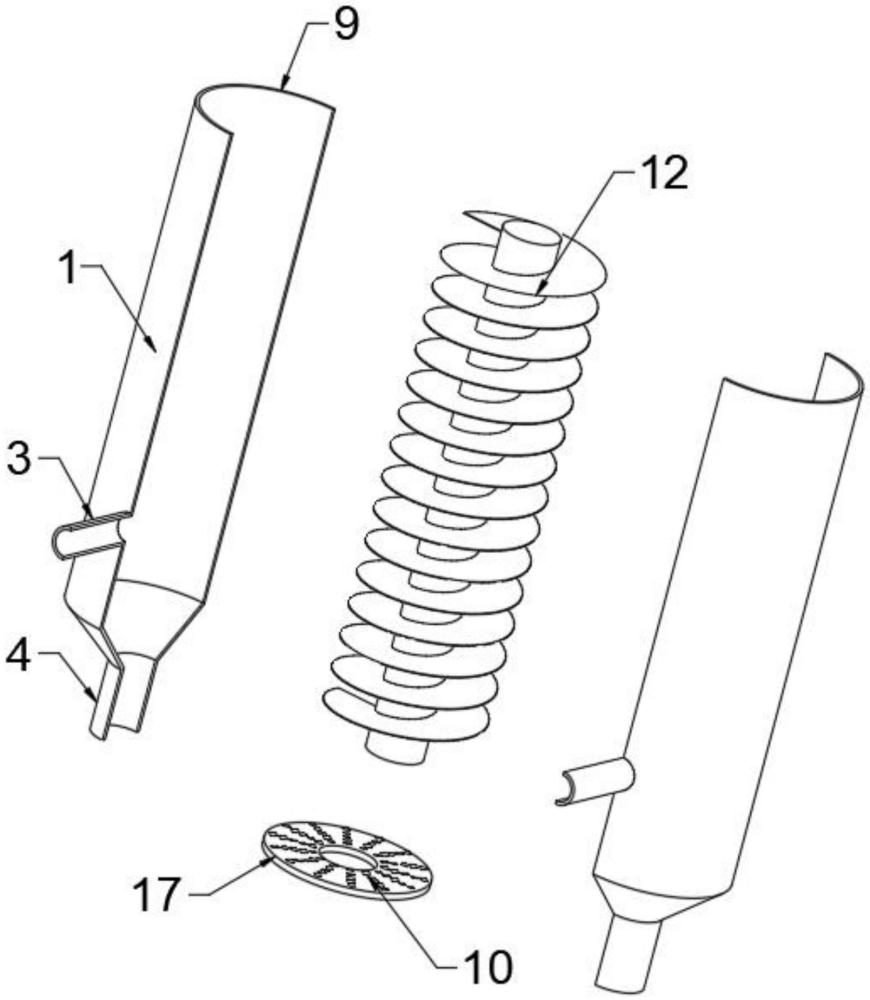

6.根據權利要求2所述的一種冷凝產品過濾裝置，其特征在于：所述殼體部分包括外殼(1)，所述外殼(1)上固定連接有用于支撐自身的支撐桿(2)，所述排料管(4)固定連接于外殼(1)底部，所述進料管(3)固定連接于外殼(1)一側，且外殼(1)的內部形成處理腔(9)。

7.根據權利要求6所述的一種冷凝產品過濾裝置，其特征在于：所述導料罩(5)上開設有與外殼(1)匹配的連接孔(16)，且導料罩(5)套設于外殼(1)上。

技術總結
本技術涉及過濾裝置技術領域，且公開了一種冷凝產品過濾裝置，包括用于過濾產品的過濾件，過濾件包括頂部敞開的殼體部分，殼體部分內部固定連接有濾板，且濾板上開設有多個濾孔；殼體部分上安裝有與自身內部連通的進料管和排料管，進料管處于濾板的上方，排料管處于濾板的下方，殼體部分的內部轉動連接有絞龍，絞龍處于濾板的上方；所述殼體部分上套設有導料罩，所述導料罩內部形成導料腔；本技術通過絞龍在殼體部分內部轉動，進而帶動殼體部分內部的雜質移動，直至雜質通過殼體部分頂部開口排出，無需人員手動取出裝置內部的濾渣進行清理，因此無需停機清理，降低裝置的清理難度，提高裝置的清理效率。

技術研發人員：郝宇云,郝曉妮,劉志強,楊繼峰
受保護的技術使用者：寶豐縣同心德科技研發有限公司
技術研發日：20240626
技術公布日：2025/4/28
