本技術涉及涂層制備，具體涉及一種耐腐蝕性涂層制備裝置。

背景技術：

1、耐腐蝕涂層是一種用于保護基材（如金屬、混凝土或木材）免受腐蝕性環境影響的特殊涂層；腐蝕是材料由于與環境中的化學物質（如水、氧氣、鹽分以及酸或堿）反應而發生的劣化過程；而耐腐蝕涂層通過在材料表面形成一道屏障，防止腐蝕性物質接觸到材料，從而延長材料的使用壽命和保持其性能。

2、耐腐蝕涂層大多是需要多種原材料混合制成，例如作為成膜材料的環氧樹脂、聚氨酯等，以及顏料、溶劑、填料以及改善涂層特定性能的添加劑等；而在現有的生產中，大多是直接將原材料倒入到桶內，而后進行攪拌混合，但是在攪拌混合過程中，由于混合物粘性較大，且攪拌方向和速度固定，桶內壁處受到的攪拌力較小，原材料容易黏附在桶壁上，造成混合不均勻，影響涂層材料的成品質量，同時工作人員難以清理黏附物，使得生產成本高，生產效率低。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供設計合理的一種耐腐蝕性涂層制備裝置，其能夠解決上述缺陷。

2、為達到上述目的，本實用新型采用了下列技術方案：它包含攪拌桶，攪拌桶的上方連接有進料口，攪拌桶的底部設有排料管，攪拌桶中轉動安裝有攪拌桿，攪拌桶的頂部設有攪拌電機，攪拌電機的轉軸活動貫穿攪拌桶的頂壁后連接到攪拌桿上，攪拌桿上設有數組攪拌葉，攪拌桶內設有驅動箱，所述攪拌桿轉動安裝于驅動箱中，驅動箱內設有減速組件，攪拌桿上設有與減速組件傳動連接的同軸差速轉動結構，同軸差速轉動結構上連接有連接桿，連接桿的兩端分別連接有刮板。

3、優選地，所述同軸差速轉動結構包含有轉動安裝于驅動箱底部的套軸，套軸套設于攪拌桿的外側，套軸內側的兩端分別通過密封軸承連接于攪拌桿上，所述連接桿連接于套軸的底部。

4、優選地，所述減速組件包含有設于套軸頂部的從動齒輪，從動齒輪上方位置的攪拌桿上設有驅動齒輪，驅動齒輪位于驅動箱內，驅動箱內轉動安裝有減速轉軸，減速轉軸上設有減速齒輪一和減速齒輪二，減速齒輪一和驅動齒輪嚙合，減速齒輪二和從動齒輪嚙合，減速齒輪一的直徑和齒數均大于驅動齒輪，從動齒輪的直徑和齒數均大于減速齒輪二。

5、優選地，所述刮板的外側與攪拌桶的內壁貼合。

6、優選地，所述排料管上設有排料閥。

7、優選地，所述攪拌桶底部設有數個支撐腳。

8、采用上述結構后，本實用新型的有益效果是：

9、1.本裝置設計同軸差速轉動結構，使得攪拌桿和套軸可以同軸轉動，且二者之間的差速不會產生相互影響；

10、2.本裝置設計減速組件，配合同軸差速轉動結構，使得攪拌電機可以同時帶動攪拌葉和刮板轉動，且刮板的轉動速度低，扭矩更大，可以很好地對攪拌桶內壁進行刮動，提高攪拌的均勻性，提升生產效率。

技術特征：

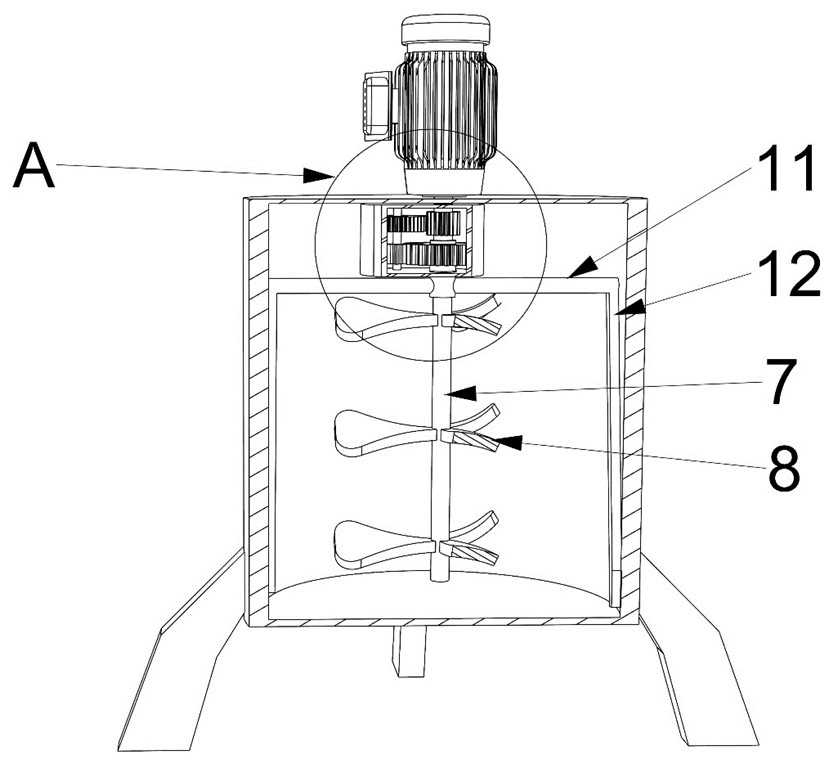

1.一種耐腐蝕性涂層制備裝置，它包含攪拌桶（1），攪拌桶（1）的上方連接有進料口（5），攪拌桶（1）的底部設有排料管（3），攪拌桶（1）中轉動安裝有攪拌桿（7），攪拌桶（1）的頂部設有攪拌電機（6），攪拌電機（6）的轉軸活動貫穿攪拌桶（1）的頂壁后連接到攪拌桿（7）上，攪拌桿（7）上設有數組攪拌葉（8），其特征在于：攪拌桶（1）內設有驅動箱（9），所述攪拌桿（7）轉動安裝于驅動箱（9）中，驅動箱（9）內設有減速組件，攪拌桿（7）上設有與減速組件傳動連接的同軸差速轉動結構，同軸差速轉動結構上連接有連接桿（11），連接桿（11）的兩端分別連接有刮板（12）。

2.根據權利要求1所述的一種耐腐蝕性涂層制備裝置，其特征在于：所述同軸差速轉動結構包含有轉動安裝于驅動箱（9）底部的套軸（10），套軸（10）套設于攪拌桿（7）的外側，套軸（10）內側的兩端分別通過密封軸承（18）連接于攪拌桿（7）上，所述連接桿（11）連接于套軸（10）的底部。

3.根據權利要求2所述的一種耐腐蝕性涂層制備裝置，其特征在于：所述減速組件包含有設于套軸（10）頂部的從動齒輪（17），從動齒輪（17）上方位置的攪拌桿（7）上設有驅動齒輪（14），驅動齒輪（14）位于驅動箱（9）內，驅動箱（9）內轉動安裝有減速轉軸（13），減速轉軸（13）上設有減速齒輪一（15）和減速齒輪二（16），減速齒輪一（15）和驅動齒輪（14）嚙合，減速齒輪二（16）和從動齒輪（17）嚙合，減速齒輪一（15）的直徑和齒數均大于驅動齒輪（14），從動齒輪（17）的直徑和齒數均大于減速齒輪二（16）。

4.根據權利要求3所述的一種耐腐蝕性涂層制備裝置，其特征在于：所述刮板（12）的外側與攪拌桶（1）的內壁貼合。

5.根據權利要求4所述的一種耐腐蝕性涂層制備裝置，其特征在于：所述排料管（3）上設有排料閥（4）。

6.根據權利要求5所述的一種耐腐蝕性涂層制備裝置，其特征在于：所述攪拌桶（1）底部設有數個支撐腳（2）。

技術總結
本技術涉及涂層制備技術領域，具體涉及一種耐腐蝕性涂層制備裝置；它包含攪拌桶，攪拌桶中轉動安裝有攪拌桿，攪拌桶的頂部設有攪拌電機，攪拌電機的轉軸活動貫穿攪拌桶的頂壁后連接到攪拌桿上，攪拌桿上設有數組攪拌葉，攪拌桶內設有驅動箱，所述攪拌桿轉動安裝于驅動箱中，驅動箱內設有減速組件，攪拌桿上設有與減速組件傳動連接的同軸差速轉動結構，同軸差速轉動結構上連接有連接桿，連接桿的兩端分別連接有刮板；本裝置設計同軸差速轉動結構，使得攪拌桿和套軸可以同軸轉動，且二者之間的差速不會產生相互影響；本裝置設計減速組件，配合同軸差速轉動結構，使得攪拌電機可以同時帶動攪拌葉和刮板轉動，且刮板的轉動速度低，扭矩更大。

技術研發人員：王珂,秦妞妞,趙一凝,黃子萌,董昭,王菲菲,劉銀山,高愈知,馬天奇
受保護的技術使用者：陜西延長石油（集團）有限責任公司
技術研發日：20240626
技術公布日：2025/4/28
