本技術涉及工業灌封膠，尤其涉及一種混合膠頭。

背景技術：

1、在膠水灌封的領域中，根據生產的需要，多將a膠與b膠兩種不同粘度的液體均勻地混合在一起，從而能夠提高膠水的粘度，但是混合后的膠水經過化學反應容易發生固化，因此，需要在a膠與b膠混合時需要通過攪拌部件對其進行攪拌，但是隨著工作時限的增長，攪拌部件有可能會發生損壞，若發現不及時，則有可能會使a膠與b膠之間發生固化，從而使攪拌部件甚至混合膠頭發生損壞。

2、因此，上述問題亟待解決。

技術實現思路

1、本實用新型的目的在于提供一種混合膠頭，以避免a膠與b膠在混合時攪拌部件發生損壞時，不能及時發現而導致a膠與b膠之間發生固化現象。

2、為達此目的，本實用新型采用以下技術方案：

3、一種混合膠頭，包括：

4、膠頭主體，所述膠頭主體上設置有第一進膠口、第二進膠口及出膠口，所述第一進膠口及所述第二進膠口均與所述出膠口連通；

5、混合管，所述混合管上設置有點膠口，所述點膠口與設置于所述混合管內的混合腔連通，所述混合腔與所述出膠口連通；

6、所述混合膠頭還包括：

7、磁性開關，所述磁性開關設置于所述混合管；

8、攪拌部件，所述攪拌部件設置于所述混合腔內，并且所述攪拌部件能夠繞其自身軸線轉動；

9、磁性件，所述磁性件設置于所述攪拌部件，并且所述磁性件能夠隨攪拌部件周期性地與所述磁性開關正對以觸發所述攪拌部件。

10、作為優選，所述混合膠頭還包括驅動裝置，所述驅動裝置設置于所述膠頭主體，并且所述攪拌部件可拆卸地設置于所述驅動裝置的驅動端。

11、作為優選，所述驅動裝置包括連接座、伺服電機和聯軸器，所述連接座設置于所述膠頭主體，所述伺服電機設置于所述連接座，所述聯軸器設置于所述伺服電機的轉動端，所述攪拌部件貫穿所述膠頭主體與所述聯軸器連接。

12、作為優選，所述混合膠頭還包括第一閉合組件，所述第一閉合組件設置于所述第一進膠口處，并且所述第一閉合組件被配置為開啟或封堵所述第一進膠口。

13、作為優選，所述第一閉合組件包括：

14、第一流道板，所述第一流道板內部設置有膠流道，所述膠流道的一端與外部的供膠機構連通，另一端與所述第一進膠口連通，所述第一流道板上設置有開口；

15、第二流道板，所述第二流道板與所述第一流道板連接，并且所述第二流道板上設置有滑槽，所述滑槽的槽口處與所述開口相對設置；

16、封堵件，所述封堵件滑動連接于所述滑槽，并且所述封堵件具有開啟所述第一進膠口的開啟狀態或封堵所述第一進膠口的封堵狀態；

17、彈性件，所述彈性件壓縮設置于所述封堵件與所述第二流道板之間，并能夠在所述供膠機構供膠時發生彈性形變，以具有在供膠機構關閉后恢復形變，并能夠使所述封堵件由封堵狀態切換至開啟狀態的彈性勢能。

18、作為優選，所述第一閉合組件還包括膠水膜片，所述膠水膜片設置于所述第一流道板與第二流道板之間，并且所述膠水膜片具有彈性。

19、作為優選，所述第一閉合組件還包括吹氣件，所述吹氣件設置于所述第二流道板，并且所述吹氣件與所述滑槽的內部連通，并且所述吹氣件向封堵件與所述滑槽的槽底之間吹氣，以使所述封堵件由開啟狀態切換至所述封堵狀態。

20、作為優選，所述第二流道板包括底板和用于與所述第一流道板連接的連接板，所述連接板上設置有通孔，所述通孔與所述底板拼構成滑槽，所述吹氣件設置于所述底板；

21、所述底板與所述連接板之間設置有氣膜片，所述氣膜片具有彈性。

22、作為優選，所述第一閉合組件還包括連接頭，所述連接頭設置于所述膠流道與所述第一進膠口之間。

23、作為優選，所述混合管由塑料制成。

24、本實用新型的有益效果：

25、本實用新型所提出的混合膠頭，將a膠由第一進膠口輸送至混合管，將b膠由第二進膠口輸送至混合管，在攪拌部件的作用下能夠?qū)膠和b膠進行混合，攪拌部件在攪拌的過程中，磁性件會隨之進行轉動，當磁性件轉動至與磁性開關正對的位置時，磁性開關能夠被觸發，從而向檢測端發出信號，檢測端接收到信號后，將相鄰兩次接收信號的時間間隔與預計時間間隔進行對比，若兩者不一致，則證明攪拌部件出現損壞，隨后工作人員就能夠及時對攪拌部件進行更換或維修，從而能夠避免a膠與b膠之間發生固化現象。

技術特征：

1.一種混合膠頭，包括：

2.根據權利要求1所述的混合膠頭，其特征在于，所述混合膠頭還包括驅動裝置(5)，所述驅動裝置(5)設置于所述膠頭主體(1)，并且所述攪拌部件(4)可拆卸地設置于所述驅動裝置(5)的驅動端。

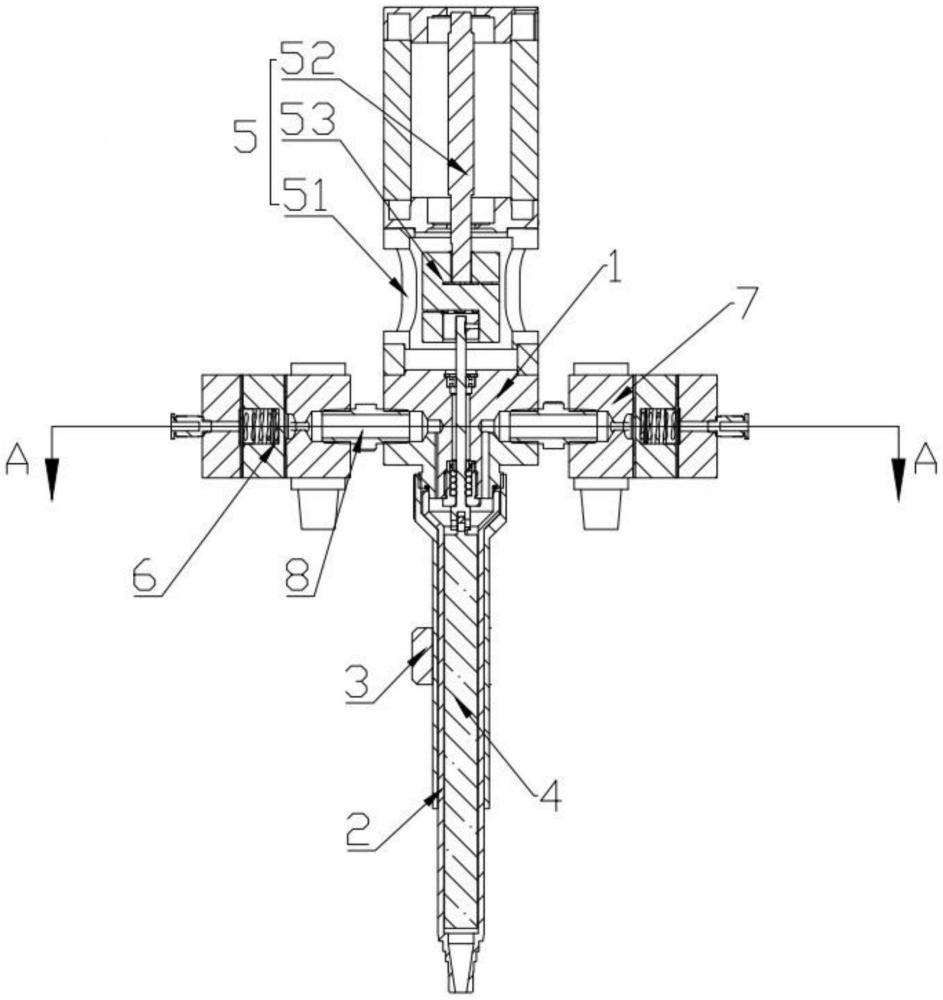

3.根據權利要求2所述的混合膠頭，其特征在于，所述驅動裝置(5)包括連接座(51)、伺服電機(52)和聯軸器(53)，所述連接座(51)設置于所述膠頭主體(1)，所述伺服電機(52)設置于所述連接座(51)，所述聯軸器(53)設置于所述伺服電機(52)的轉動端，所述攪拌部件(4)貫穿所述膠頭主體(1)與所述聯軸器(53)連接。

4.根據權利要求1所述的混合膠頭，其特征在于，所述混合膠頭還包括第一閉合組件(6)，所述第一閉合組件(6)設置于所述第一進膠口處，并且所述第一閉合組件(6)被配置為開啟或封堵所述第一進膠口。

5.根據權利要求4所述的混合膠頭，其特征在于，所述第一閉合組件(6)包括：

6.根據權利要求5所述的混合膠頭，其特征在于，所述第一閉合組件(6)還包括膠水膜片(65)，所述膠水膜片(65)設置于所述第一流道板(61)與第二流道板(62)之間，并且所述膠水膜片(65)具有彈性。

7.根據權利要求5所述的混合膠頭，其特征在于，所述第一閉合組件(6)還包括吹氣件，所述吹氣件設置于所述第二流道板(62)，并且所述吹氣件與所述滑槽的內部連通，并且所述吹氣件向封堵件(63)與所述滑槽的槽底之間吹氣，以使所述封堵件(63)由開啟狀態切換至所述封堵狀態。

8.根據權利要求7所述的混合膠頭，其特征在于，所述第二流道板(62)包括底板(621)和用于與所述第一流道板(61)連接的連接板(622)，所述連接板(622)上設置有通孔，所述通孔與所述底板(621)拼構成滑槽，所述吹氣件設置于所述底板(621)；

9.根據權利要求5所述的混合膠頭，其特征在于，所述第一閉合組件(6)還包括連接頭(8)，所述連接頭(8)設置于所述膠流道與所述第一進膠口之間。

10.根據權利要求1所述的混合膠頭，其特征在于，所述混合管(2)由塑料制成。

技術總結
本技術屬于工業灌封膠技術領域，提出一種混合膠頭，其包括膠頭主體、混合管、磁性開關、攪拌部件及磁性件，膠頭主體上設置有第一進膠口、第二進膠口及出膠口，將A膠由第一進膠口輸送至混合管，將B膠由第二進膠口輸送至混合管，在攪拌部件的作用下能夠?qū)膠和B膠進行混合，攪拌部件在攪拌的過程中，磁性件會隨之進行轉動，當磁性件轉動至與磁性開關正對的位置時，磁性開關能夠被觸發，從而向檢測端發出信號，檢測端接收到信號后，將相鄰兩次接收信號的時間間隔與預計時間間隔進行對比，若兩者不一致，則證明攪拌部件出現損壞，工作人員就能夠及時對攪拌部件進行更換或維修，從而能夠避免A膠與B膠之間發生固化現象。

技術研發人員：陳書紅,王令茹,周景
受保護的技術使用者：蘇州邁碩自動化設備有限公司
技術研發日：20240626
技術公布日：2025/4/28
