本技術涉及廢水處理，具體涉及一種玻璃廠磨邊機廢水處理設備。

背景技術：

1、玻璃是非晶無機非金屬材料，一般是用多種無機礦物(如石英砂、硼砂、硼酸、重晶石、碳酸鋇、石灰石、長石、純堿等)為主要原料，另外加入少量輔助原料制成的。在玻璃打磨生產過程中，為保證打磨質量及防止粉塵飛揚，需要在打磨的過程中不斷的對打磨部位進行噴淋，而此過程則會產生大量的夾渣著碎塊及粉末的廢水；現有的玻璃磨邊廢水處理設備需經過過濾、沉淀等多個步驟，處理效率較低，成本較高，同時廢水中含有的顆粒雜質較多，容易導致過濾裝置的堵塞，需要對其進行定期的清理，然過濾板多安裝于廢水內部，不便于對其進行清理，影響后續的加工過程，甚至影響加工質量；存在問題。

技術實現思路

1、針對現有技術中的缺陷，本實用新型提供了一種玻璃廠磨邊機廢水處理設備，以解決現存的問題。

2、本實用新型是通過以下技術方案實現的：一種玻璃廠磨邊機廢水處理設備，包括箱體、濾網、軸輥和張緊輥，其特征在于：所述箱體上固定連接安裝架，安裝架上轉動連接轉軸，轉軸上固定連接軸輥，軸輥上連接濾網；所述箱體底部固定連接第三支架，第三支架上滑動連接第三光軸，第三光軸上固定連接第二滑板，第二滑板上轉動連接張緊輥，所述箱體上固定連接兩個氣泵，氣泵通過管道連接氣室，氣室上連接若干個噴頭，所述氣室固定連接在箱體上，所述箱體底部固定連接底座。

3、優選地，所述第三支架上螺紋連接第二螺桿，第二螺桿通過第一軸承轉動連接第二滑板，所述氣室位于濾網和箱體之間。

4、優選地，所述軸輥設置有四根，將濾網撐起，所述其中一根轉軸上固定連接第一鏈輪，第一鏈輪通過鏈條連接第二鏈輪，第二鏈輪連接在電機的轉動軸上，電機固定連接在箱體上。

5、優選地，所述箱體一側固定連接第一支架，第一支架上滑動連接第二光軸，第二光軸上固定連接第一滑板，第一滑板上固定連接毛刷；所述第一支架上螺紋連接第三螺桿，第三螺桿通過第二軸承轉動連接第一滑板，所述一個氣室位于第一支架上方。

6、優選地，所述箱體一側固定連接第二支架，第二支架上滑動連接第一光軸，第一光軸上固定連接刮板，所述第二支架上螺紋連接第一螺桿，第一螺桿通過第三軸承轉動連接刮板；所述第二支架底部固定連接導流板；所述一個氣室位于第二支架下方。

7、本實用新型的有益效果體現在：濾網被軸承支撐成兩層，可對廢水進行兩次過濾，廢水處理效果更好，噴頭噴氣配合刮板及毛刷清理濾網，清理便捷高效且無需拆卸，降低了濾網堵塞的問題。

技術特征：

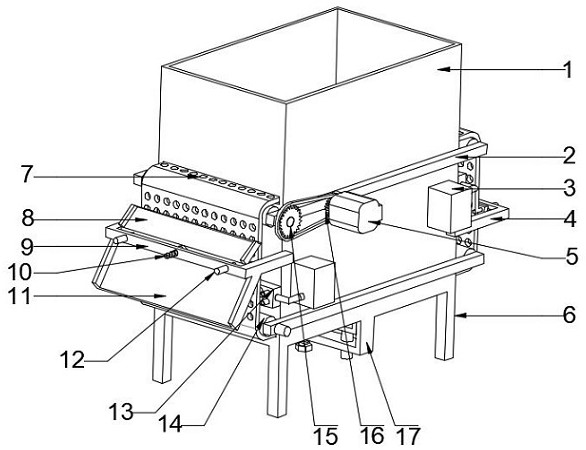

1.一種玻璃廠磨邊機廢水處理設備，包括箱體（1）、濾網（7）、軸輥（14）和張緊輥（25），其特征在于：所述箱體（1）上固定連接安裝架（2），安裝架（2）上轉動連接轉軸（21），轉軸（21）上固定連接軸輥（14），軸輥（14）上連接濾網（7）；所述箱體（1）底部固定連接第三支架（17），第三支架（17）上滑動連接第三光軸（27），第三光軸（27）上固定連接第二滑板（26），第二滑板（26）上轉動連接張緊輥（25），所述箱體（1）上固定連接兩個氣泵（3），氣泵（3）通過管道（24）連接氣室（13），氣室（13）上連接若干個噴頭（23），所述氣室（13）固定連接在箱體（1）上，所述箱體（1）底部固定連接底座（6）。

2.根據權利要求1所述的一種玻璃廠磨邊機廢水處理設備，其特征在于：所述第三支架（17）上螺紋連接第二螺桿（29），第二螺桿（29）通過第一軸承（28）轉動連接第二滑板（26），所述氣室（13）位于濾網（7）和箱體（1）之間。

3.根據權利要求1所述的一種玻璃廠磨邊機廢水處理設備，其特征在于：所述軸輥（14）設置有四根，將濾網（7）撐起，所述其中一根轉軸（21）上固定連接第一鏈輪（15），第一鏈輪（15）通過鏈條（22）連接第二鏈輪（16），第二鏈輪（16）連接在電機（5）的轉動軸上，電機（5）固定連接在箱體（1）上。

4.根據權利要求1所述的一種玻璃廠磨邊機廢水處理設備，其特征在于：所述箱體（1）一側固定連接第一支架（4），第一支架（4）上滑動連接第二光軸（19），第二光軸（19）上固定連接第一滑板（18），第一滑板（18）上固定連接毛刷（20）；所述第一支架（4）上螺紋連接第三螺桿（30），第三螺桿（30）通過第二軸承（31）轉動連接第一滑板（18），所述一個氣室（13）位于第一支架（4）上方。

5.根據權利要求1所述的一種玻璃廠磨邊機廢水處理設備，其特征在于：所述箱體（1）一側固定連接第二支架（9），第二支架（9）上滑動連接第一光軸（12），第一光軸（12）上固定連接刮板（8），所述第二支架（9）上螺紋連接第一螺桿（10），第一螺桿（10）通過第三軸承（32）轉動連接刮板（8）；所述第二支架（9）底部固定連接導流板（11）；所述一個氣室（13）位于第二支架（9）下方。

技術總結
本技術公開了一種玻璃廠磨邊機廢水處理設備，包括箱體、濾網、軸輥和張緊輥，其特征在于：所述箱體上固定連接安裝架，安裝架上轉動連接轉軸，轉軸上固定連接軸輥，軸輥上連接濾網；所述箱體底部固定連接第三支架，第三支架上滑動連接第三光軸，第三光軸上固定連接第二滑板，第二滑板上轉動連接張緊輥，所述箱體上固定連接兩個氣泵，氣泵通過管道連接氣室，氣室上連接若干個噴頭，所述氣室固定連接在箱體上，所述箱體底部固定連接底座；本技術的有益效果體現在：濾網被軸承支撐成兩層，可對廢水進行兩次過濾，廢水處理效果更好，噴頭噴氣配合刮板及毛刷清理濾網，清理便捷高效且無需拆卸，降低了濾網堵塞的問題。

技術研發人員：徐玲玲,范敬堂
受保護的技術使用者：濟南北冰洋環保科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
