本技術涉及反應器，具體為一種催化劑制備的高溫固相反應器。

背景技術：

1、固相反應是固體間發生化學反應生成新固體產物的過程。固相反應有著不同的分類方式，按反應機理不同，分為擴散控制過程、化學反應速度控制過程、晶核成核速率控制過程和升華控制過程等；按反應物狀態不同，可分為純固相反應、氣固相反應、液固相反應及氣液固相反應；按反應性質不同，分為氧化反應、還原反應、加成反應、置換反應和分解反應。

2、由于部分固相反應需要加熱，而現有的反應器設計并沒有充分考慮到加熱需求。這些反應器通常缺乏內置的加熱裝置或者其加熱系統并不高效，這導致了在進行需要加熱的固相反應時，研究人員和工程師面臨著一個重大的難題。當沒有適當的加熱機制時，反應物可能無法達到必要的激活狀態，這會嚴重影響反應的進程。在某些情況下，反應物可能會因為熱量不足而無法充分反應，這不僅會導致反應速率下降，還可能導致目標產品的產率降低，甚至生成不希望的副產品。

技術實現思路

1、本實用新型的目的在于提供一種催化劑制備的高溫固相反應器，以解決上述背景技術中所提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種催化劑制備的高溫固相反應器，包括反應罐，所述反應罐外側環繞有若干輔熱管，所述輔熱管一側連接有進油管，進油管遠離輔熱管的一端連接有水泵，水泵遠離進油管的一端連接有第一連接管，第一連接管遠端連接有呈l型的第二連接管，第二連接管則連接有同樣為l型的輸油管，輸油管端部連接有若干加熱管，加熱管之間通過連通管連接，每個連通管都呈螺旋形纏繞在若干加熱棒側面，加熱棒一端通過連接塊固定，加熱棒另一端則通過固定塊固定，所述加熱管遠離輸油管道一端連接有l型第三連接管，第三連接管遠離加熱管的一端連接有出油管，出油管端部則連接在輔熱管上，且與進油管處于同一側，分別位于輔熱管上下兩端，實現下進上出的目的，通過設置的水泵使加熱油在輔熱管內部循環流動，若干加熱棒通過纏繞在其側面的加熱管對加熱油進行加熱，經與之相連的若干連接管進行輸送。

3、優選的，所述輔熱管與輔熱管之間通過若干連接管相連，使加熱油在輔熱管之間循環流動。

4、優選的，所述加熱管外側包圍有外殼，不僅用于保護加熱管和加熱棒，還起到保溫作用。

5、優選的，所述反應罐上端設有電機，電機兩側于反應罐上分別設有加料口和除塵口，電機驅動攪拌桿對反應物質進行攪拌，除塵口連接除塵器對罐內除塵。

6、優選的，所述反應罐底部設有出料口，將反應完成的物料放出。

7、與現有技術相比，本實用新型的有益效果是：

8、本實用新型通過輔熱管、加熱管、連接管、加熱棒和水泵實現了對物料進行加熱的目的，該裝置通過加熱管等結構，使熱能的傳遞和利用達到高效。加熱油在加熱管中被加熱棒迅速升溫。然后這些被高溫激發的加熱油，流經輔熱管，將熱量傳遞給反應罐中的催化劑。這個流程確保了催化反應所需的高溫環境始終穩定，保證催化反應的正常進行。整個過程中，加熱油在封閉的系統中不斷循環，既避免了熱能的浪費，也保證了系統的安全穩定運行。同時，由于加熱油具有優良的熱穩定性及耐溫性，使得該設計可以適應各種復雜的工業條件和需求。不僅保障了催化反應的平穩進行，而且提升了催化劑的制備效果。

技術特征：

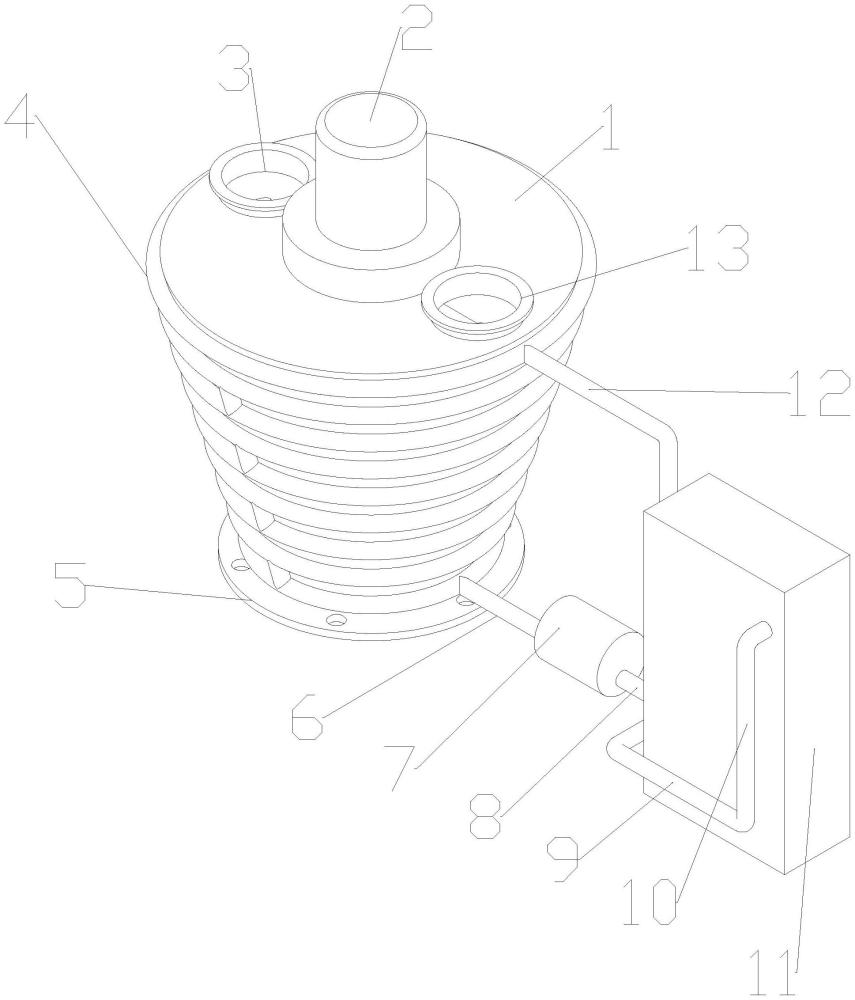

1.一種催化劑制備的高溫固相反應器，其特征在于：包括反應罐(1)，所述反應罐(1)外側環繞有若干輔熱管(4)，所述輔熱管(4)一側連接有進油管(6)，進油管(6)遠離輔熱管(4)的一端連接有水泵(7)，水泵(7)遠離進油管(6)的一端連接有第一連接管(8)，第一連接管(8)遠端連接有呈l型的第二連接管(9)，第二連接管(9)則連接有同樣為l型的輸油管(10)，輸油管(10)端部連接有若干加熱管(15)，加熱管(15)之間通過連通管(17)連接，每個連通管(17)都呈螺旋形纏繞在若干加熱棒(18)側面，加熱棒(18)一端通過連接塊(16)固定，加熱棒(18)另一端則通過固定塊(19)固定，所述加熱管(15)遠離輸油管(10)道一端連接有l型第三連接管(14)，第三連接管(14)遠離加熱管(15)的一端連接有出油管(12)，出油管(12)端部則連接在輔熱管(4)上，且與進油管(6)處于同一側，分別位于輔熱管(4)上下兩端。

2.根據權利要求1所述的一種催化劑制備的高溫固相反應器，其特征在于：所述輔熱管(4)與輔熱管(4)之間通過若干連接管相連。

3.根據權利要求1所述的一種催化劑制備的高溫固相反應器，其特征在于：所述加熱管(15)外側包圍有外殼(11)。

4.根據權利要求1所述的一種催化劑制備的高溫固相反應器，其特征在于：所述反應罐(1)上端設有電機(2)，電機(2)兩側于反應罐(1)上分別設有加料口(13)和除塵口(3)。

5.根據權利要求1所述的一種催化劑制備的高溫固相反應器，其特征在于：所述反應罐(1)底部設有出料口(5)。

技術總結
本技術屬于反應器技術領域，具體公開了一種催化劑制備的高溫固相反應器，包括反應罐，所述反應罐外側環繞有若干輔熱管，所述輔熱管一側連接有進油管，進油管遠離輔熱管的一端連接有水泵，水泵遠離進油管的一端連接有第一連接管，第一連接管遠端連接有呈L型的第二連接管，第二連接管則連接有同樣為L型的輸油管，輸油管端部連接有若干加熱管，加熱管之間通過連通管連接，每個連通管都呈螺旋形纏繞在若干加熱棒側面，加熱棒一端通過連接塊固定，加熱棒另一端則通過固定塊固定，所述加熱管遠離輸油管道一端連接有L型第三連接管，第三連接管遠離加熱管的一端連接有出油管，出油管端部則連接在輔熱管上，且與進油管處于同一側。

技術研發人員：王永,王宇凱,肖祖華,劉利剛
受保護的技術使用者：上海倍殊生物科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
