本技術涉及切削液收集，具體為一種廢切削液收集過濾設備。

背景技術：

1、削液是一種用在金屬切削、磨加工過程中，用來冷卻和潤滑刀具和加工件的工業用液體，切削液由多種超強功能助劑經科學復合配合而成，同時具備良好的冷卻性能、潤滑性能、防銹性能、除油清洗功能、防腐功能、易稀釋特點，切削液通常是循環利用。

2、針對目前在對切削液進行回收過濾時大多是通過濾網對切削液中的金屬碎屑進行沉淀過濾處理，這種過濾方式需要靜置廢切削液，過濾時間長，效率較低，進行碎屑清潔時，通常需要拆開設備，操作步驟繁復。

技術實現思路

1、本實用新型的目的在于提供一種廢切削液收集過濾設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種廢切削液收集過濾設備，包括腔體，所述腔體的頂部設置有收集接口，所述腔體的底部設置有排出口，所述收集接口的底部設置有過濾筒，所述過濾筒頂部外表面邊緣處設置有安裝環，所述安裝環的外表面經槽口設置有齒環，所述齒環的外表面嚙合連接有齒輪，所述安裝環的頂端開設有滑槽，所述滑槽的內部設置有四個滑塊，四個所述滑塊的頂端均設置有支撐桿。

3、優選的，所述收集接口的頂部外表面設置有支架，所述支架的底端固定安裝在腔體的頂端，收集接口可外接管道，將廢切削液輸送到腔體內部，支架將收集接口支撐起來，保障穩定性。

4、優選的，所述過濾筒的頂部鉸接安裝有兩個開關門，兩個所述開關門為半圓形部件，兩個所述開關門為相對設立，兩個所述開關門的頂端邊緣位置處均設置有兩個固定架，兩個所述開關門的底端腔體的內部設置有托環，進行廢切削液過濾操作時，將兩個開關門關上，托環將兩個開關門托起，使開關門不會向腔體內部翻轉，關閉開關門后再通過螺絲將固定架擰緊，使開關門不會輕易打開，如需要清理過濾筒中的碎屑時，可以打開開關門，無需拆卸設備，操作便捷。

5、優選的，兩個所述開關門中心位置處均設置有與收集接口相匹配的開口，兩個所述開關門的底端收集接口的外表面設置有支撐環，使開關門可以進行關閉或打開操作。

6、優選的，所述齒輪的頂端中心位置處設置有傳動軸，所述傳動軸自上而下貫穿延伸出腔體，所述傳動軸的延伸端設置有電機，所述電機安裝在腔體的頂端，電機通過傳動軸驅動齒輪旋轉，齒輪轉動使齒環旋轉，以帶動過濾筒轉動。

7、優選的，所述腔體的外表面等距布設有若干個支撐腳，支撐腳將腔體支撐起來，保障廢切削液收集過濾設備的穩定。

8、與現有技術相比，本實用新型的有益效果是：

9、本廢切削液收集過濾設備，通過電機驅動傳動軸帶動齒輪旋轉，齒輪轉動使齒環旋轉，以帶動過濾筒轉動，過濾筒的外表面設置有細小孔洞，當過濾筒旋轉時，將切削液甩出至腔體內部，將切削產生的碎屑留在過濾筒內部，過濾后的切削液通過排出口排出，需要清理過濾筒中的碎屑時，打開開關門對過濾筒內部進行清理，提高廢切削液過濾的效率，清理設備時無需拆卸設備，操作步驟簡單。

技術特征：

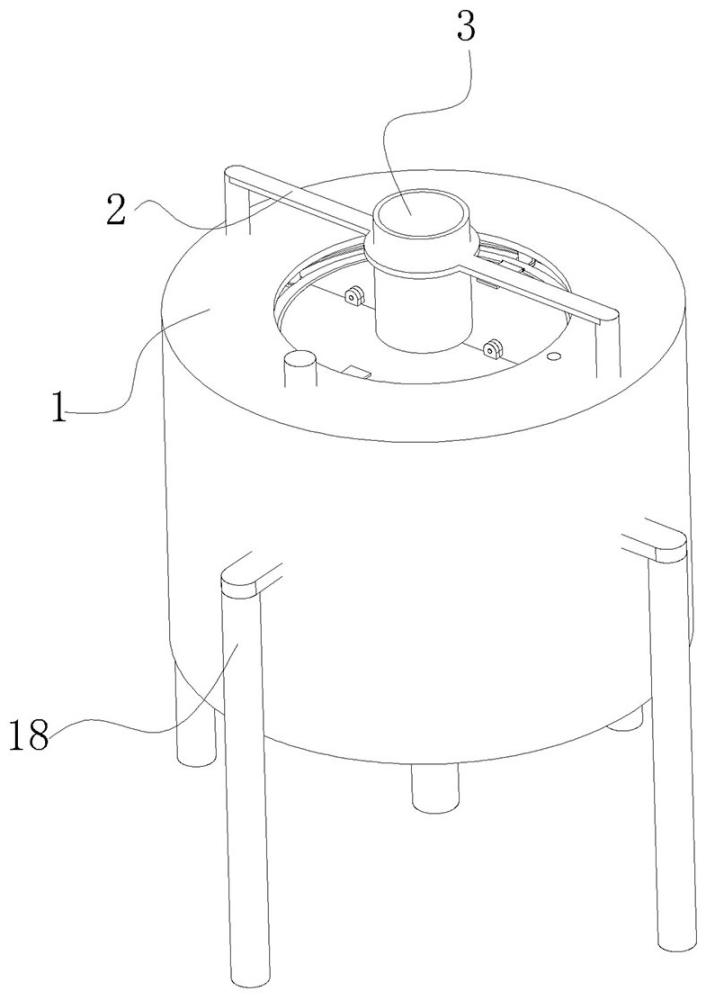

1.一種廢切削液收集過濾設備，包括腔體（1），其特征在于：所述腔體（1）的頂部設置有收集接口（3），所述腔體（1）的底部設置有排出口（15），所述收集接口（3）的底部設置有過濾筒（4），所述過濾筒（4）頂部外表面邊緣處設置有安裝環（17），所述安裝環（17）的外表面經槽口設置有齒環（12），所述齒環（12）的外表面嚙合連接有齒輪（9），所述安裝環（17）的頂端開設有滑槽（11），所述滑槽（11）的內部設置有四個滑塊（10），四個所述滑塊（10）的頂端均設置有支撐桿（6）。

2.根據權利要求1所述的廢切削液收集過濾設備，其特征在于：所述收集接口（3）的頂部外表面設置有支架（2），所述支架（2）的底端固定安裝在腔體（1）的頂端。

3.根據權利要求1所述的廢切削液收集過濾設備，其特征在于：所述過濾筒（4）的頂部鉸接安裝有兩個開關門（5），兩個所述開關門（5）為半圓形部件，兩個所述開關門（5）為相對設立，兩個所述開關門（5）的頂端邊緣位置處均設置有兩個固定架（13），兩個所述開關門（5）的底端腔體（1）的內部設置有托環（14）。

4.根據權利要求3所述的廢切削液收集過濾設備，其特征在于：兩個所述開關門（5）中心位置處均設置有與收集接口（3）相匹配的開口，兩個所述開關門（5）的底端收集接口（3）的外表面設置有支撐環（16）。

5.根據權利要求1所述的廢切削液收集過濾設備，其特征在于：所述齒輪（9）的頂端中心位置處設置有傳動軸（8），所述傳動軸（8）自上而下貫穿延伸出腔體（1），所述傳動軸（8）的延伸端設置有電機（7），所述電機（7）安裝在腔體（1）的頂端。

6.根據權利要求1所述的廢切削液收集過濾設備，其特征在于：所述腔體（1）的外表面等距布設有若干個支撐腳（18）。

技術總結
本技術公開了一種廢切削液收集過濾設備，涉及切削液收集技術領域，包括腔體，所述腔體的頂部設置有收集接口，所述腔體的底部設置有排出口，所述收集接口的底部設置有過濾筒，所述過濾筒頂部外表面邊緣處設置有安裝環，所述安裝環的外表面經槽口設置有齒環，所述齒環的外表面嚙合連接有齒輪，所述安裝環的頂端開設有滑槽，所述滑槽的內部設置有四個滑塊，四個所述滑塊的頂端均設置有支撐桿，所述收集接口的頂部外表面設置有支架，所述支架的底端固定安裝在腔體的頂端，所述過濾筒的頂部鉸接安裝有兩個開關門。本技術通過設置有一系列的結構，提高廢切削液過濾的效率，清理設備時無需拆卸設備，操作步驟簡單。

技術研發人員：姚樂
受保護的技術使用者：河南嘉祥新能源科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
