本技術涉及pm2.5濃度檢測裝置，尤其涉及一種基于激光照射的pm2.5濃度檢測裝置。

背景技術：

1、pm2.5是指大氣中懸浮顆粒物的一種，其直徑小于或等于2.5微米的顆粒物。這些顆粒物來自于各種來源，包括汽車尾氣、工業排放、燃煤、木材燃燒、道路揚塵、農業活動等。pm2.5顆粒物對人體健康和環境造成的影響非常嚴重，因此成為環境監測和空氣質量評估的重要指標之一，激光照射的pm2.5濃度檢測裝置采用激光器照射空氣中的顆粒物樣本，并通過檢測激光與顆粒物發生的散射來間接測量pm2.5濃度。

2、常規的激光照射的pm2.5濃度檢測裝置，檢測裝置中的激光發射器安裝過于復雜影響后續對其進行拆卸檢修，對此，針對該技術問題，本申請提出一種基于激光照射的pm2.5濃度檢測裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種基于激光照射的pm2.5濃度檢測裝置，通過電機的驅動帶動雙向螺紋桿的旋轉控制兩個固定套運動，實現固定套和固定環之間的脫離，便于將激光發射器從檢測室的內部拆卸，便于對激光發射器進行檢修，同時可以通過拆卸導流罩再將蓋板連接在檢測室上，避免不使用時灰塵進入檢測室給pm2.5濃度檢測的結果造成影響。

2、為實現上述目的，本實用新型提供了如下技術方案：一種基于激光照射的pm2.5濃度檢測裝置，包括檢測室，所述檢測室前側通過固定組件連接有激光發射器，所述檢測室后側內壁固定連接有光敏元件，所述檢測室右側螺紋連接有導流罩，所述檢測室后側設置有保護組件，所述檢測室左側設置有排氣組件。

3、進一步地，所述固定組件包括位于檢測室前側右端的雙向螺紋桿以及位于檢測室前側左端的滑桿，所述激光發射器中端固定連接有固定環，所述固定環外壁設置有兩個固定套。

4、進一步地，兩個所述固定套右端均滑動連接在滑桿的外壁，兩個所述固定套左端均螺紋連接在雙向螺紋桿的外壁。

5、進一步地，所述檢測室頂側通過固定架安裝有電機，所述電機驅動端固定連接在雙向螺紋桿頂端。

6、進一步地，所述保護組件包括位于檢測室后側的固定繩，所述固定繩其中一端固定連接在檢測室外壁，所述固定繩另一端轉動連接有蓋板，所述蓋板外壁設置有螺紋。

7、進一步地，所述排氣組件包括位于檢測室左側的出氣管，所述出氣管內壁設置有排氣扇。

8、進一步地，所述檢測室頂側固定連接有操作屏。

9、本實用新型具有如下有益效果：

10、1、本實用新型中，通過電機的驅動帶動雙向螺紋桿的旋轉控制兩個固定套運動，實現固定套和固定環之間的脫離，便于將激光器和檢測室之間的連接斷開，便于將激光發射器拆卸下來，便于對其進行檢修，避免激光發射器的連接復雜不利于拆卸影響對激光發射器的檢修效率。

11、2、本實用新型中，通過導流罩和檢測室之間的螺紋連接，實現拆卸導流罩，再通過蓋板外壁具有螺紋，實現蓋板連接在檢測室上，避免pm2.5濃度檢測裝置不使用時，有灰塵進入檢測室，在下次使用時pm2.5濃度檢測的結果造成影響。

技術特征：

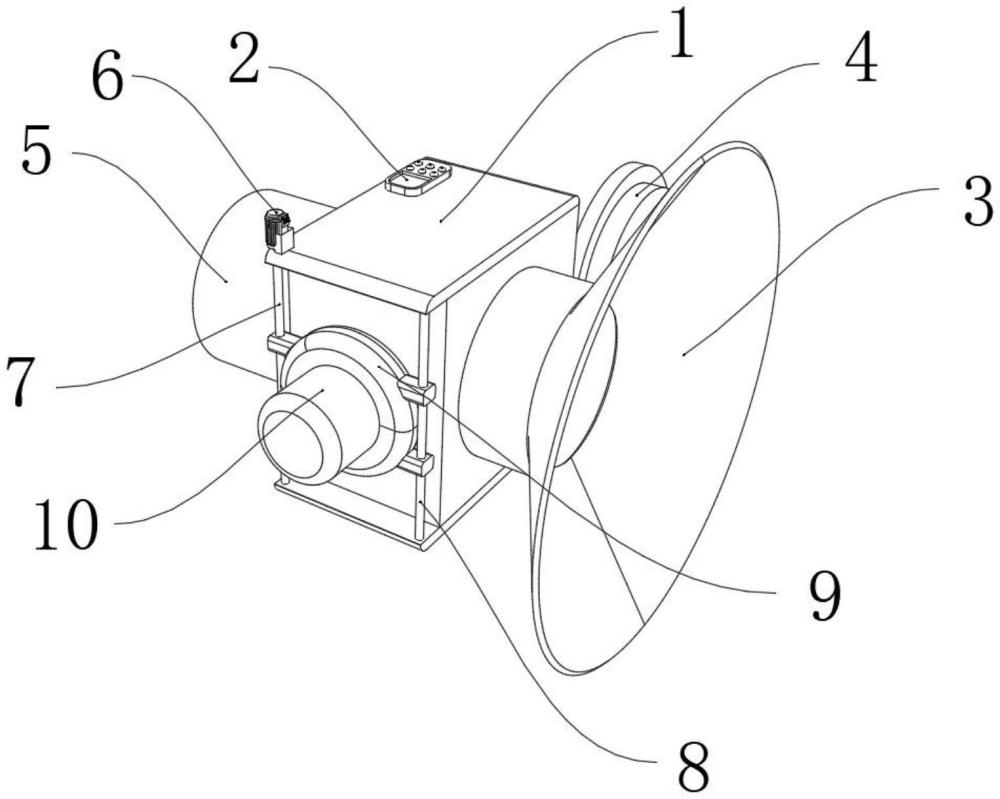

1.一種基于激光照射的pm2.5濃度檢測裝置，包括檢測室(1)，其特征在于：所述檢測室(1)前側通過固定組件連接有激光發射器(10)，所述檢測室(1)后側內壁固定連接有光敏元件(12)，所述檢測室(1)右側螺紋連接有導流罩(3)，所述檢測室(1)后側設置有保護組件，所述檢測室(1)左側設置有排氣組件。

2.根據權利要求1所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：所述固定組件包括位于檢測室(1)前側右端的雙向螺紋桿(7)以及位于檢測室(1)前側左端的滑桿(8)，所述激光發射器(10)中端固定連接有固定環(14)，所述固定環(14)外壁設置有兩個固定套(9)。

3.根據權利要求2所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：兩個所述固定套(9)右端均滑動連接在滑桿(8)的外壁，兩個所述固定套(9)左端均螺紋連接在雙向螺紋桿(7)的外壁。

4.根據權利要求1所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：所述檢測室(1)頂側通過固定架安裝有電機(6)，所述電機(6)驅動端固定連接在雙向螺紋桿(7)頂端。

5.根據權利要求1所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：所述保護組件包括位于檢測室(1)后側的固定繩(11)，所述固定繩(11)其中一端固定連接在檢測室(1)外壁，所述固定繩(11)另一端轉動連接有蓋板(4)，所述蓋板(4)外壁設置有螺紋。

6.根據權利要求1所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：所述排氣組件包括位于檢測室(1)左側的出氣管(5)，所述出氣管(5)內壁設置有排氣扇(13)。

7.根據權利要求1所述的一種基于激光照射的pm2.5濃度檢測裝置，其特征在于：所述檢測室(1)頂側固定連接有操作屏(2)。

技術總結
本技術涉及PM2.5濃度檢測裝置技術領域，公開了一種基于激光照射的PM2.5濃度檢測裝置，包括檢測室，所述檢測室前側通過固定組件連接有激光發射器，所述檢測室后側內壁固定連接有光敏元件，所述檢測室右側螺紋連接有導流罩，所述檢測室后側設置有保護組件，所述檢測室左側設置有排氣組件，所述固定組件包括位于檢測室前側右端的雙向螺紋桿以及位于檢測室前側左端的滑桿。本技術中，通過電機的驅動帶動雙向螺紋桿的旋轉控制兩個固定套運動，實現固定套和固定環之間的脫離，便于將激光發射器從檢測室的內部拆卸，便于對激光發射器進行檢修，同時可以通過拆卸導流罩再將蓋板連接在檢測室上，避免不使用時灰塵進入檢測室給PM2.5濃度檢測的結果造成影響。

技術研發人員：劉偉達,劉勇,蘇曉
受保護的技術使用者：常熟信雅達光電有限公司
技術研發日：20240703
技術公布日：2025/4/28
