本技術涉及流體排放處理裝置，尤其涉及一種環保型流體排放處理裝置。

背景技術：

1、流體排放處理是為了使流體達到排放指標要求對其進行凈化處理的過程，流體排放處理通常應用于航天實驗領域。

2、針對上述及現有的相關技術，發明人認為往往存在以下缺陷：現有的流體排放處理裝置，對流體內的顆粒進行過濾的濾板通常是通過螺絲進行固定的，為了避免堵塞，濾板通常需要經常拆卸清洗或更換，通過螺絲進行固定會使濾板的拆卸過程繁瑣而且需要借助工具，影響濾板拆裝的效率。

技術實現思路

1、本實用新型要解決的技術問題是：現有技術中存在為了避免堵塞通常需要頻繁的對濾板進行拆卸清洗或更換，通過螺絲進行固定會使濾板的拆卸過程繁瑣而且需要借助工具，影響濾板拆裝的效率的缺點，為此我們提出一種環保型流體排放處理裝置。

2、為了實現上述目的，本申請采用了如下技術方案：一種環保型流體排放處理裝置，包括反應釜，所述反應釜的表面固定連接有支撐架，所述反應釜的頂部固定連接有輸送管，所述反應釜的頂部固定連接有進藥管，所述反應釜的底部固定連接有排放管，所述排放管的表面安裝有閥門，所述反應釜的頂部固定連接有固定塊，所述輸送管的一側開設有槽口，所述固定塊的內部滑動連接有過濾板，所述過濾板的表面與槽口的內部滑動連接，所述固定塊的一側固定連接有鏤空塊，所述鏤空塊的內部滑動連接有連接板，所述連接板的頂部固定連接有限位板，所述鏤空塊的頂部開設有貫穿槽，所述鏤空塊的內部轉動連接有橢圓形塊，所述橢圓形塊的一側固定連接有連接桿，所述連接桿的一側固定連接有旋鈕。

3、優選的，所述連接桿的內部滑動連接有伸縮桿，所述鏤空塊的一側開設有限位孔，所述旋鈕的一側固定連接有限位塊。

4、優選的，所述伸縮桿的一端固定連接有拉力彈簧，所述拉力彈簧的另一端與連接桿內部的一側固定連接。

5、優選的，所述連接桿內部的頂部與底部均開設有限位滑槽，所述伸縮桿的頂部與底部均固定連接有限位滑塊。

6、優選的，所述連接板頂部的兩側均固定連接有第一推力彈簧，所述第一推力彈簧的頂端與鏤空塊內部的頂部固定連接。

7、優選的，所述鏤空塊內部的兩側均開設有第一滑槽，所述連接板的兩側均固定連接有第一滑塊。

8、優選的，所述固定塊內部的兩側均開設有放置槽，所述放置槽內部的一側固定連接有第二推力彈簧，所述第二推力彈簧的另一端與過濾板的一側貼合。

9、本實用新型的技術效果和優點：

10、本實用新型中，通過過濾板對流體內的大顆粒雜質與懸浮物等進行過濾，通過旋轉旋鈕，帶動橢圓形塊轉動，解除對連接板的限位，使限位板可以向下移動，解除對過濾板的限位，使過濾板可以取出清理或更換，避免長期使用過濾板上的孔被堵塞，阻礙流體進入反應釜的內部。

技術特征：

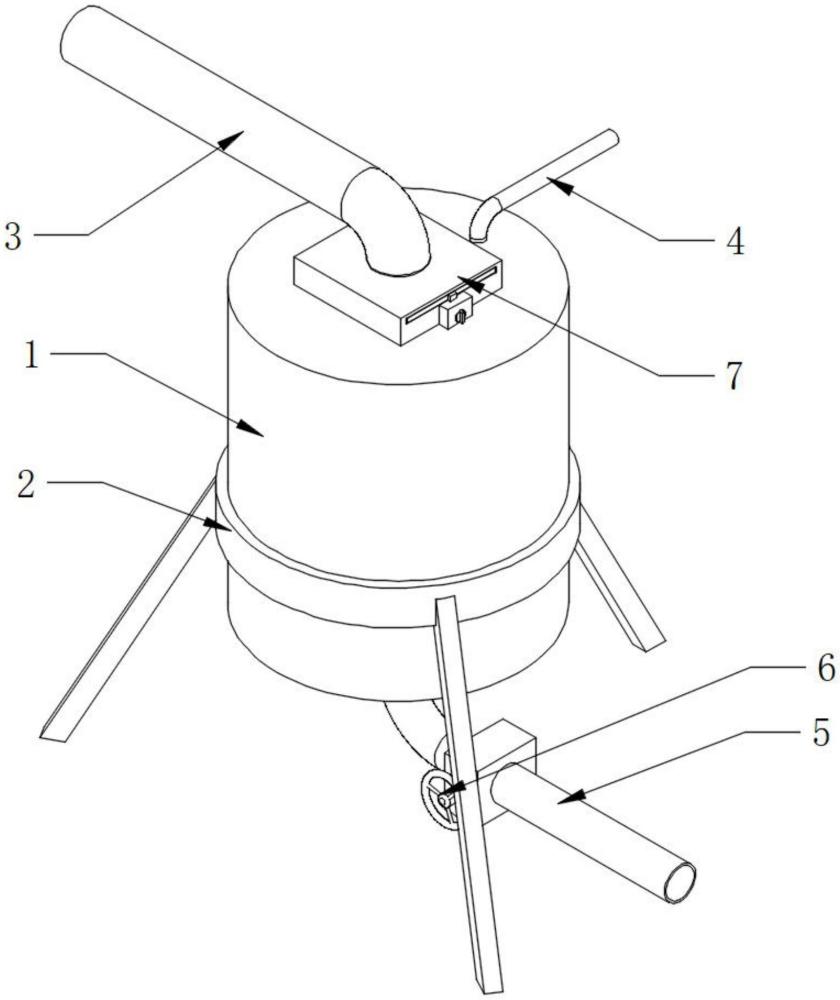

1.一種環保型流體排放處理裝置，包括反應釜(1)，其特征在于：所述反應釜(1)的表面固定連接有支撐架(2)，所述反應釜(1)的頂部固定連接有輸送管(3)，所述反應釜(1)的頂部固定連接有進藥管(4)，所述反應釜(1)的底部固定連接有排放管(5)，所述排放管(5)的表面安裝有閥門(6)，所述反應釜(1)的頂部固定連接有固定塊(7)，所述輸送管(3)的一側開設有槽口(8)，所述固定塊(7)的內部滑動連接有過濾板(9)，所述過濾板(9)的表面與槽口(8)的內部滑動連接，所述固定塊(7)的一側固定連接有鏤空塊(10)，所述鏤空塊(10)的內部滑動連接有連接板(11)，所述連接板(11)的頂部固定連接有限位板(12)，所述鏤空塊(10)的頂部開設有貫穿槽(13)，所述鏤空塊(10)的內部轉動連接有橢圓形塊(15)，所述橢圓形塊(15)的一側固定連接有連接桿(16)，所述連接桿(16)的一側固定連接有旋鈕(17)。

2.根據權利要求1所述的一種環保型流體排放處理裝置，其特征在于：所述連接桿(16)的內部滑動連接有伸縮桿(18)，所述鏤空塊(10)的一側開設有限位孔(19)，所述旋鈕(17)的一側固定連接有限位塊(20)。

3.根據權利要求2所述的一種環保型流體排放處理裝置，其特征在于：所述伸縮桿(18)的一端固定連接有拉力彈簧(21)，所述拉力彈簧(21)的另一端與連接桿(16)內部的一側固定連接。

4.根據權利要求2所述的一種環保型流體排放處理裝置，其特征在于：所述連接桿(16)內部的頂部與底部均開設有限位滑槽(22)，所述伸縮桿(18)的頂部與底部均固定連接有限位滑塊(23)。

5.根據權利要求1所述的一種環保型流體排放處理裝置，其特征在于：所述連接板(11)頂部的兩側均固定連接有第一推力彈簧(14)，所述第一推力彈簧(14)的頂端與鏤空塊(10)內部的頂部固定連接。

6.根據權利要求1所述的一種環保型流體排放處理裝置，其特征在于：所述鏤空塊(10)內部的兩側均開設有第一滑槽(24)，所述連接板(11)的兩側均固定連接有第一滑塊(25)。

7.根據權利要求1所述的一種環保型流體排放處理裝置，其特征在于：所述固定塊(7)內部的兩側均開設有放置槽(26)，所述放置槽(26)內部的一側固定連接有第二推力彈簧(27)，所述第二推力彈簧(27)的另一端與過濾板(9)的一側貼合。

技術總結
本技術涉及流體排放處理裝置技術領域，且公開了一種環保型流體排放處理裝置，包括反應釜，所述反應釜的表面固定連接有支撐架，所述反應釜的頂部固定連接有輸送管，所述反應釜的頂部固定連接有進藥管，所述反應釜的底部固定連接有排放管，所述排放管的表面安裝有閥門，所述反應釜的頂部固定連接有固定塊，所述輸送管的一側開設有槽口。該環保型流體排放處理裝置，通過過濾板對流體內的大顆粒雜質與懸浮物等進行過濾，通過旋轉旋鈕，帶動橢圓形塊轉動，解除對連接板的限位，使限位板可以向下移動，解除對過濾板的限位，使過濾板可以取出清理或更換，避免長期使用過濾板上的孔被堵塞，阻礙流體進入反應釜的內部。
