本發明屬于工程機械刀具，尤其涉及一種螺紋鎖緊式快卸刀具。

背景技術：

1、在工程機械技術領域，有一類較為常見的設備是用于搗碎、銑削山體、石料等工程用途，這些機械設備中較為重要的一個部件便是刀具，一個刀盤上通常安裝多個刀具，由于工作環境較為惡劣，刀具的不同部位通常由不同的材料制造，以確保刀具上直接與物料接觸的部位使用性能優良的優質材料，其他部位根據需要選取合適的材料制造然后裝配得到整個刀具，再有，即便如此，刀具依舊經常因磨損而需要定期更換。由此，這種刀具需要具有牢固且便捷的拆裝結構。

技術實現思路

1、本發明提供一種螺紋鎖緊式快卸刀具，以解決上述背景技術中的問題。

2、本發明所解決的技術問題采用以下技術方案來實現：

3、一種螺紋鎖緊式快卸刀具，包括刀頭、刀座和鎖緊部，刀頭安裝在刀座上，鎖緊部安裝在刀座內部并與刀頭，將刀頭鎖緊在刀座上。

4、刀頭包括圓頭、安裝座、內腔、卡接凸臺和螺紋筒，圓頭為整個刀具的切削部件。圓頭下方通過圓弧過渡到安裝座，安裝座內部具有內腔，內腔與刀座配合對接，內腔底部具有凸緣狀的卡接凸臺，卡接凸臺與鎖緊部配合實現刀頭在刀座上的對接。內腔內部中央具有螺紋筒，螺紋筒與鎖緊部連接，螺紋筒的內壁具有螺紋。

5、刀座包括座圈、安裝槽、內芯、刀桿、中心孔、三角槽、鉸接孔，座圈中部具有安裝槽，刀頭的安裝座鎖緊后落入座圈，安裝槽中部向上延伸內芯，內芯套合安裝在刀頭的內腔內，座圈底部向下延伸刀桿。內芯中央具有向下通達刀桿的中心孔，中心孔內安裝鎖緊部的芯桿，內芯靠近安裝槽的側壁均布多個三角槽，三角槽內鉸接安裝鎖緊部的壓板，三角槽側壁具有從內芯貫通的鉸接孔，鉸接孔內鉸接安裝鎖緊部的壓板。

6、鎖緊部包括芯桿和壓板，芯桿穿設在中心孔內，壓板鉸接在鉸接孔上，壓板的內側末端穿設在芯桿中央。芯桿頂部向上延伸螺桿，螺桿在安裝的過程中與螺紋筒螺紋連接，芯桿底部向下延伸拉桿，芯桿的軸向均布通槽，拉桿底部橫向具有通孔。壓板中部下方具有鉸接耳片，鉸接耳片套合在三角槽并與鉸接孔通過銷釘鉸接，壓板外端為壓頭，壓頭壓緊卡接凸臺。

7、進一步的，三角槽的數量為2-4個。

8、進一步的，刀桿上靠近座圈底面的位置具有橫向貫通的定位孔，定位孔內安裝銷釘以固定芯桿最后的位置，進而鎖定刀頭在刀座上的位置。

9、進一步的，鉸接孔所在的內芯側壁具有操作槽，操作槽的設計便于借助工具操作將銷釘從鉸接孔安裝并將壓板鉸接在三角槽內。

10、本發明的有益效果是：

11、本發明提供工程機械的刀頭組件，其具有一套螺旋式鎖緊的刀頭和刀座組件，通過螺紋將內部控制組件向上提拉，在提拉的過程中內部卡板翻轉壓緊卡住刀頭。該裝置操作簡單，鎖緊能力強且能夠有效的防止松脫，拆卸也非常便捷。

技術特征：

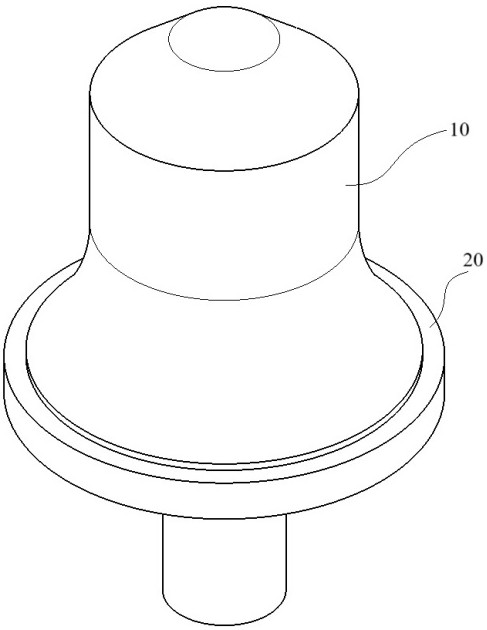

1.一種螺紋鎖緊式快卸刀具，包括刀頭(10)、刀座(20)和鎖緊部(30)，刀頭(10)安裝在刀座(20)上，其特征在于，所述鎖緊部(30)安裝在刀座(20)內部并與刀頭(10)，將刀頭(10)鎖緊在刀座(20)上，刀頭(10)包括圓頭(11)、安裝座(12)、內腔(13)、卡接凸臺(14)和螺紋筒(15)，圓頭(11)為整個刀具的切削部件，圓頭(11)下方通過圓弧過渡到安裝座(12)，安裝座(12)內部具有內腔(13)，內腔(13)與刀座(20)配合對接，內腔(13)底部具有凸緣狀的卡接凸臺(14)，內腔(13)內部中央具有螺紋筒(15)，螺紋筒(15)與鎖緊部(30)連接，螺紋筒(15)的內壁具有螺紋，刀座(20)包括座圈(21)、安裝槽(22)、內芯(23)、刀桿(24)、中心孔(25)、三角槽(26)和鉸接孔(27)，座圈(21)中部具有安裝槽(22)，刀頭(10)的安裝座(12)鎖緊后落入座圈(21)，安裝槽(22)中部向上延伸內芯(23)，座圈(21)底部向下延伸刀桿(24)，內芯(23)中央具有向下通達刀桿(24)的中心孔(25)，內芯(23)靠近安裝槽(22)的側壁均布多個三角槽(26)，三角槽(26)側壁具有從內芯(23)貫通的鉸接孔(27)，鎖緊部(30)包括芯桿(31)和壓板(32)，芯桿(31)穿設在中心孔(25)內，壓板(32)鉸接在鉸接孔(27)上，壓板(32)的內側末端穿設在芯桿(31)中央，芯桿(31)頂部向上延伸螺桿(311)，螺桿(311)在安裝的過程中與螺紋筒(15)螺紋連接，芯桿(31)底部向下延伸拉桿(312)，芯桿(31)的軸向均布通槽(313)，壓板(32)中部下方具有鉸接耳片(321)，鉸接耳片(321)套合在三角槽(26)并與鉸接孔(27)通過銷釘鉸接，壓板(32)外端為壓頭(322)，壓頭(322)壓緊卡接凸臺(14)，壓板(32)的內端為控制端(323)，控制端(323)套合在通槽(313)內。

2.如權利要求1所述的螺紋鎖緊式快卸刀具，其特征在于，所述三角槽(26)的數量為2-4個。

3.如權利要求1所述的螺紋鎖緊式快卸刀具，其特征在于，所述刀桿(24)上靠近座圈(21)底面的位置具有橫向貫通的定位孔(28)，拉桿(312)底部橫向具有通孔(314)，通過銷釘將通孔(314)與定位孔(28)連接。

4.如權利要求1所述的螺紋鎖緊式快卸刀具，其特征在于，所述鉸接孔(27)所在的內芯(23)側壁具有操作槽(29)，操作槽(29)的設計便于借助工具操作將銷釘從鉸接孔(27)安裝并將壓板(32)鉸接在三角槽(26)內。

技術總結
一種螺紋鎖緊式快卸刀具，屬工程機械刀具技術領域，包括刀頭、刀座和鎖緊部，刀頭安裝在刀座上，鎖緊部安裝在刀座內部并與刀頭，將刀頭鎖緊在刀座上。刀頭包括圓頭、安裝座、內腔、卡接凸臺和螺紋筒，圓頭下方通過圓弧過渡到安裝座，安裝座內部具有內腔，內腔與刀座配合對接，內腔底部具有凸緣狀的卡接凸臺，卡接凸臺與鎖緊部配合實現刀頭在刀座上的對接。內腔內部中央具有螺紋筒，螺紋筒與鎖緊部連接，螺紋筒的內壁具有螺紋。刀座包括座圈、安裝槽、內芯、刀桿、中心孔、三角槽、鉸接孔，座圈中部具有安裝槽，安裝槽中部向上延伸內芯，內芯套合安裝在刀頭的內腔內，座圈底部向下延伸刀桿。鎖緊部包括芯桿和壓板，芯桿穿設在中心孔內。

技術研發人員：杜淑平
受保護的技術使用者：贛州市寶賽德機械科技有限公司
技術研發日：
技術公布日：2025/4/28
