本申請涉及收集裝置領域，具體而言，涉及一種雨水蓄水過濾裝置。

背景技術：

1、雨水收集一般都是通過坑或桶進行收集，但是這類方法僅僅只能實現雨水的收集，降雨量比較多時，雨水裝滿相應的收集裝置時，雨水會向外溢出，無法很好的處理向外溢出的雨水；在收集雨水的過程中，雨水直接進入到桶內，雨水中含有多種雜質，收集后的雨水由于衛生問題也難以直接健康的進行使用。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

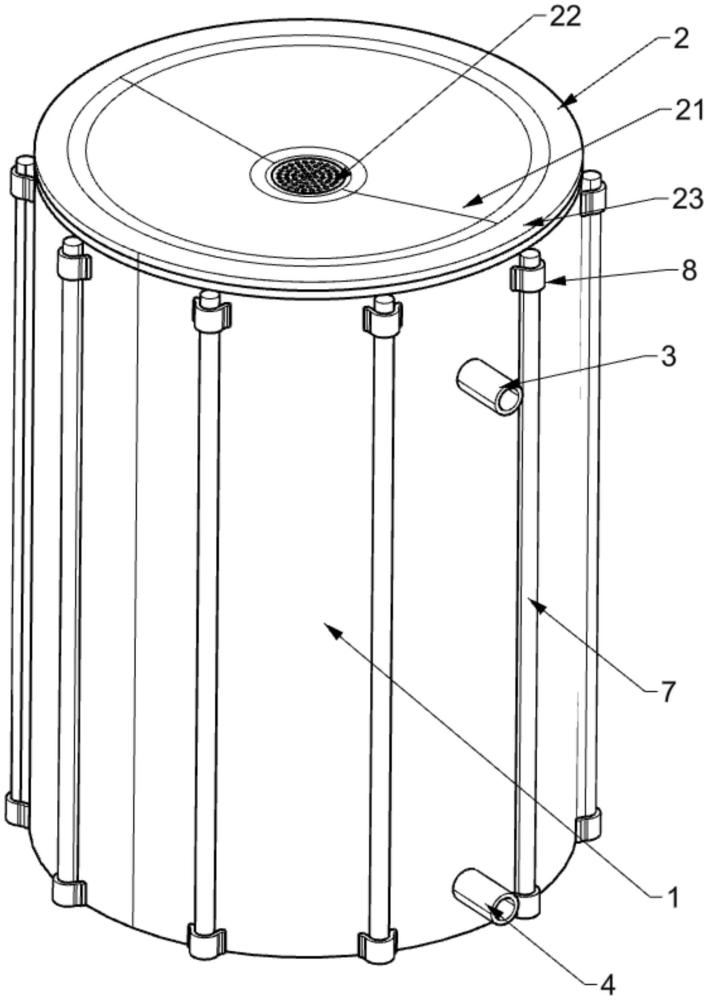

2、為了解決收集后的雨水由于衛生問題也難以直接健康的進行使用的技術問題，本申請的一些實施例提供了一種雨水蓄水過濾裝置，包括：蓄水桶，用于形成蓄水腔室；桶蓋，與所述蓄水桶可拆卸連接，以使所述桶蓋可密封以及打開所述蓄水腔室；溢流管和出水管，均用于將蓄水腔室與外界環境連通，溢流管位于出水管的上方，出水管上設置控制閥；所述桶蓋上形成有多個由過濾孔組成的過濾區域；外界環境通過過濾區域與蓄水腔室連通。

3、進一步地，所述桶蓋和所述蓄水桶之間設置拉鏈，所述桶蓋通過所述拉鏈與所述蓄水桶可拆卸連接。

4、進一步地，所述桶蓋包括柔性布、過濾板和剛性環；所述柔性布上開設安裝槽，所述剛性環與安裝槽固定，所述過濾板與所述剛性環螺紋連接。

5、進一步地，所述安裝槽開設在所述柔性布的中部。

6、進一步地，所述柔性布可受外力作用向所述腔室中凸起，以使所述柔性布的上方形成一個濾水槽。

7、進一步地，所述柔性布通過所述拉鏈與所述蓄水桶連接；所述拉鏈可使所述柔性布和所述蓄水桶之間形成尺寸可變的開口。

8、進一步地，所述柔性布的邊部設置環形擋邊；所述環形擋邊可沿所述蓄水桶的高度方向向下垂落，將所述拉鏈包裹。

9、進一步地，所述環形擋邊上設置第一魔術貼，所述蓄水桶的外表面上設置第二魔術貼，所述環形擋邊沿所述蓄水桶的高度方向向下垂落后，所述第一魔術貼與所述第二魔術貼粘合。

10、進一步地，所述蓄水桶是由柔性的布料圍城的；所述蓄水桶的外表面上設置多個支撐桿，所述支撐桿相對所述蓄水桶固定；所述支撐桿的長度方向與所述蓄水桶的高度方向匹配。

11、進一步地，所述蓄水桶的外表面上形成多個插環，所述支撐桿插入到所述插環中使所述支撐桿相對所述蓄水桶固定；每個所述支撐桿與多個所述插環配合。

12、本申請的有益效果在于：通過溢流管位于出水管的上方，出水管上設置控制閥。所述桶蓋上形成有多個由過濾孔組成的過濾區域；外界環境通過過濾區域與蓄水腔室連通的方式，使得既能夠?qū)崿F(xiàn)對雨水的過濾，也能夠?qū)崿F(xiàn)對雨水的收集，還能夠?qū)崿F(xiàn)通過溢流管對雨水的長時間收集和轉移，使雨水便于轉移到需要儲存的位置，從而收集和過濾雨水效果更好，并能夠通過過濾來實現健康的使用收集的雨水。

技術特征：

1.一種雨水蓄水過濾裝置，其特征在于，包括：

2.根據權利要求1所述的雨水蓄水過濾裝置，其特征在于：

3.根據權利要求2所述的雨水蓄水過濾裝置，其特征在于：

4.根據權利要求3所述的雨水蓄水過濾裝置，其特征在于：

5.根據權利要求4所述的雨水蓄水過濾裝置，其特征在于：

6.根據權利要求5所述的雨水蓄水過濾裝置，其特征在于：

7.根據權利要求6所述的雨水蓄水過濾裝置，其特征在于：

8.根據權利要求7所述的雨水蓄水過濾裝置，其特征在于：

9.根據權利要求8所述的雨水蓄水過濾裝置，其特征在于：

10.根據權利要求9所述的雨水蓄水過濾裝置，其特征在于：

技術總結
本申請公開了一種雨水蓄水過濾裝置，其屬于收集裝置領域。包括蓄水桶，用于形成蓄水腔室；桶蓋，與所述蓄水桶可拆卸連接，以使所述桶蓋可密封以及打開所述蓄水腔室；溢流管和出水管，均用于將蓄水腔室與外界環境連通，溢流管位于出水管的上方，出水管上設置控制閥；所述桶蓋上形成有多個由過濾孔組成的過濾區域；外界環境通過過濾區域與蓄水腔室連通。本申請的有益效果在于提供了一種具有收集和過濾雨水效果的的雨水蓄水過濾裝置，并通過過濾來實現健康的使用收集的雨水。

技術研發人員：陳晉德,陳文德,陳勇
受保護的技術使用者：海寧德廣紡織實業有限公司
技術研發日：20240703
技術公布日：2025/4/28
