本技術涉及袋式除塵器，尤其涉及一種可變長度的除塵器袋籠。

背景技術：

1、除塵器袋籠是用于支撐除塵器濾袋的重要組成部分，其作用主要體現在兩個方面。首先，除塵器袋籠能夠保持濾袋的形狀穩定，防止濾料在高速氣流作用下發生變形或坍塌，從而確保濾袋的正常運行和過濾效果；其次，除塵器袋籠有助于均勻分布氣流，避免出現氣流局部過大或過小的情況，提高除塵器的過濾效率和工作穩定性。

2、傳統的除塵器袋籠設計往往局限于固定長度，這在應對不同濃度的粉塵時顯得力不從心。當粉塵濃度高漲時，固定長度的袋籠難以完全發揮捕集作用，導致除塵效果不佳；反之，粉塵濃度較低時，過長的袋籠則顯得多余，不僅造成資源的浪費，還可能影響除塵器的整體性能。因此，對現有的除塵器袋籠進行改進已刻不容緩。我們亟需研發一種可伸縮的袋籠設計，以適應不同濃度的粉塵環境，提升除塵效率，同時減少資源浪費。

技術實現思路

1、本實用的目的在于提供一種可變長度的除塵器袋籠，以解決背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種可變長度的除塵器袋籠，包括：濾袋和伸縮骨架，所述濾袋套接固定于伸縮骨架的外側，所述伸縮骨架上包括有從上到下依次設置的環形箍二、環形箍一、環形箍三，所述環形箍一、環形箍二之間連接設置有兩組電動升縮機構，所述環形箍一、環形箍三之間連接設置有兩組電動升縮機構，所述環形箍二的下側及環形箍三的上側均固定有環形滑槽，所述環形滑槽與電動升縮機構相適配，所述電動升縮機構的活動端滑動連接于環形滑槽內，所述環形箍二的下側固定有若干個限位圓桿，所述環形箍三的上側固定有多根限位圓桿，所述限位圓桿沿豎直方向貫穿環形箍一并與環形箍一保持滑動連接。

4、進一步地，所述電動升縮機構與多根限位圓桿以伸縮骨架的軸線為中心呈環形陣列布置。

5、進一步地，所述濾袋通過鉚釘分別與環形箍一、環形箍二、環形箍三的外側固定連接。

6、進一步地，所述環形箍一上貫穿設置有若干個圓孔，所述圓孔與限位圓桿相適配，所述限位圓桿沿豎直方向貫穿圓孔并與圓孔沿豎直方向保持滑動連接。

7、進一步地，所述限位圓桿的端部通過螺紋連接有螺栓，所述螺栓的外徑大于圓孔的內徑。

8、進一步地，所述電動升縮機構上設置有支座，所述支座內轉動連接有連接桿、電動伸縮桿，所述連接桿以電動伸縮桿為中心左右對稱布置有兩個，兩個連接桿的上端轉動連接有一剪式升降架，所述電動伸縮桿動力輸出端的活動桿與剪式升降架底部的交叉節點鉸接，所述剪式升降架頂部的兩根桿件上均轉動連接有滑桿，所述滑桿滑動連接于環形滑槽內。

9、進一步地，所述支座上通過固定片與環形箍一固定連接。

10、與現有技術相比，本實用新型提供了一種可變長度的除塵器袋籠，具備以下有益效果：

11、本實用新型，通過電動升縮機構和多根限位圓桿的環形陣列布置，強化了袋籠的結構穩定性，實現了濾袋的伸縮功能，確保了氣流均勻分布，提升了除塵器的整體性能，限位圓桿與環形箍一的特殊連接設計，保證了袋籠伸縮過程中的穩定性，使得濾袋長度可根據不同粉塵濃度自由調節，提高了除塵效率并減少資源浪費，通過該設計，除塵器袋籠能夠更好地適應不同粉塵環境，實現精準除塵，提升過濾效率，有效解決了傳統固定長度濾袋在處理不同濃度粉塵時的局限性。

技術特征：

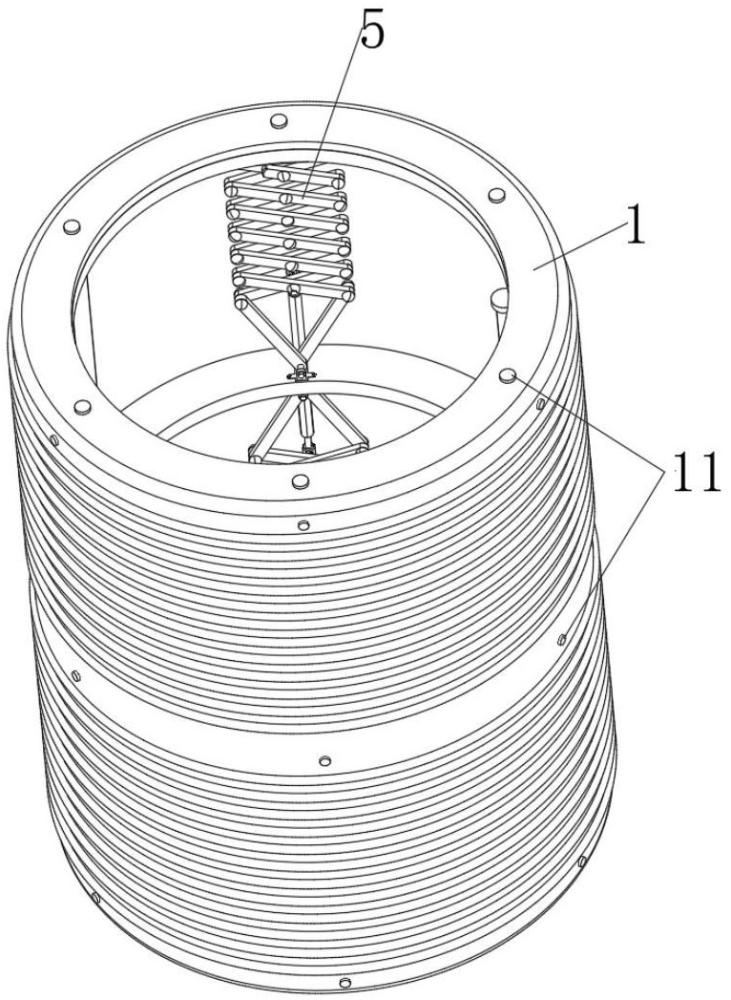

1.一種可變長度的除塵器袋籠，包括：濾袋（1）和伸縮骨架，其特征在于，所述濾袋（1）套接固定于伸縮骨架的外側，所述伸縮骨架上包括有從上到下依次設置的環形箍二（3）、環形箍一（2）、環形箍三（4），所述環形箍一（2）、環形箍二（3）之間連接設置有兩組電動升縮機構（5），所述環形箍一（2）、環形箍三（4）之間連接設置有兩組電動升縮機構（5），所述環形箍二（3）的下側及環形箍三（4）的上側均固定有環形滑槽（7），所述環形滑槽（7）與電動升縮機構（5）相適配，所述電動升縮機構（5）的活動端滑動連接于環形滑槽（7）內，所述環形箍二（3）的下側固定有若干個限位圓桿（6），所述環形箍三（4）的上側固定有多根限位圓桿（6），所述限位圓桿（6）沿豎直方向貫穿環形箍一（2）并與環形箍一（2）保持滑動連接。

2.根據權利要求1所述的一種可變長度的除塵器袋籠，其特征在于，所述電動升縮機構（5）與多根限位圓桿（6）以伸縮骨架的軸線為中心呈環形陣列布置。

3.根據權利要求1所述的一種可變長度的除塵器袋籠，其特征在于，所述濾袋（1）通過鉚釘（11）分別與環形箍一（2）、環形箍二（3）、環形箍三（4）的外側固定連接。

4.根據權利要求1所述的一種可變長度的除塵器袋籠，其特征在于，所述環形箍一（2）上貫穿設置有若干個圓孔（21），所述圓孔（21）與限位圓桿（6）相適配，所述限位圓桿（6）沿豎直方向貫穿圓孔（21）并與圓孔（21）沿豎直方向保持滑動連接。

5.根據權利要求4所述的一種可變長度的除塵器袋籠，其特征在于，所述限位圓桿（6）的端部通過螺紋連接有螺栓（61），所述螺栓（61）的外徑大于圓孔（21）的內徑。

6.根據權利要求1所述的一種可變長度的除塵器袋籠，其特征在于，所述電動升縮機構（5）上設置有支座（51），所述支座（51）內轉動連接有連接桿（52）、電動伸縮桿（53），所述連接桿（52）以電動伸縮桿（53）為中心左右對稱布置有兩個，兩個連接桿（52）的上端轉動連接有一剪式升降架（54），所述電動伸縮桿（53）動力輸出端的活動桿與剪式升降架（54）底部的交叉節點鉸接，所述剪式升降架（54）頂部的兩根桿件上均轉動連接有滑桿（55），所述滑桿（55）滑動連接于環形滑槽（7）內。

7.根據權利要求6所述的一種可變長度的除塵器袋籠，其特征在于，所述支座（51）上通過固定片（511）與環形箍一（2）固定連接。

技術總結
本技術公開了一種可變長度的除塵器袋籠，屬于袋式除塵器技術領域。一種可變長度的除塵器袋籠，包括：濾袋和伸縮骨架，所述濾袋套接固定于伸縮骨架的外側；本技術，通過電動升縮機構和多根限位圓桿的環形陣列布置，強化了袋籠的結構穩定性，實現了濾袋的伸縮功能，確保了氣流均勻分布，提升了除塵器的整體性能，限位圓桿與環形箍一的特殊連接設計，保證了袋籠伸縮過程中的穩定性，使得濾袋長度可根據不同粉塵濃度自由調節，提高了除塵效率并減少資源浪費，通過該設計，除塵器袋籠能夠更好地適應不同粉塵環境，實現精準除塵，提升過濾效率，有效解決了傳統固定長度濾袋在處理不同濃度粉塵時的局限性。

技術研發人員：陳思靜
受保護的技術使用者：南通飛躍重型工程設備制造有限公司
技術研發日：20240703
技術公布日：2025/4/28
