本技術涉及攪拌機，具體為一種具有斷料自動報警功能的立式攪拌機。

背景技術：

1、攪拌機是對物料進行攪拌的設備，立式攪拌機是攪拌機的一種，但現有的立式攪拌機由于缺乏低位和高位報警機構，從而導致其使用效果不理想，為此，我們提出一種具有斷料自動報警功能的立式攪拌機。

技術實現思路

1、本實用新型的目的在于提供一種具有斷料自動報警功能的立式攪拌機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有斷料自動報警功能的立式攪拌機，包括機殼，所述機殼內腔左側的上端固定連接有超聲波探測器，且機殼內腔頂部的左端固定連接有擋板，所述機殼內腔左側的下端固定連接有盒體，且盒體內腔底部的中端固定連接有常閉開關，所述盒體內腔的右端通過轉桿活動連接有連接桿，連接桿底部的左端固定連接有按壓塊，且連接桿的右側固定連接有浮板。

3、優選的，所述機殼底部的四周均固定連接有支撐腿，且機殼頂部的右端開設有進料口。

4、優選的，所述機殼底部的中端開設有出料口，且出料口的底部螺紋連接有密封蓋。

5、優選的，所述機殼頂部的中端固定連接有電機，電機的輸出軸固定連接有攪拌桿，且攪拌桿外表面的下端固定連接有攪拌葉。

6、優選的，所述機殼正面的左端設置有觀察窗，且機殼正面的中端固定連接有報警器。

7、優選的，所述盒體內腔底部的右端固定連接有無線信號發射器，盒體與連接桿的連接處開設有預留孔，盒體的右側且位于預留孔的外側固定連接有丁腈橡膠套，且丁腈橡膠套的末端與連接桿的外側固定連接。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過報警器、超聲波探測器、盒體、丁腈橡膠套、浮板、常閉開關、按壓塊、無線信號發射器、轉桿、連接桿、預留孔和擋板，可達到低位和高位報警的目的。

10、2、本實用新型通過機殼、進料口、電機、觀察窗、支撐腿、出料口、攪拌桿和攪拌葉，可達到對物料進行攪拌的目的。

技術特征：

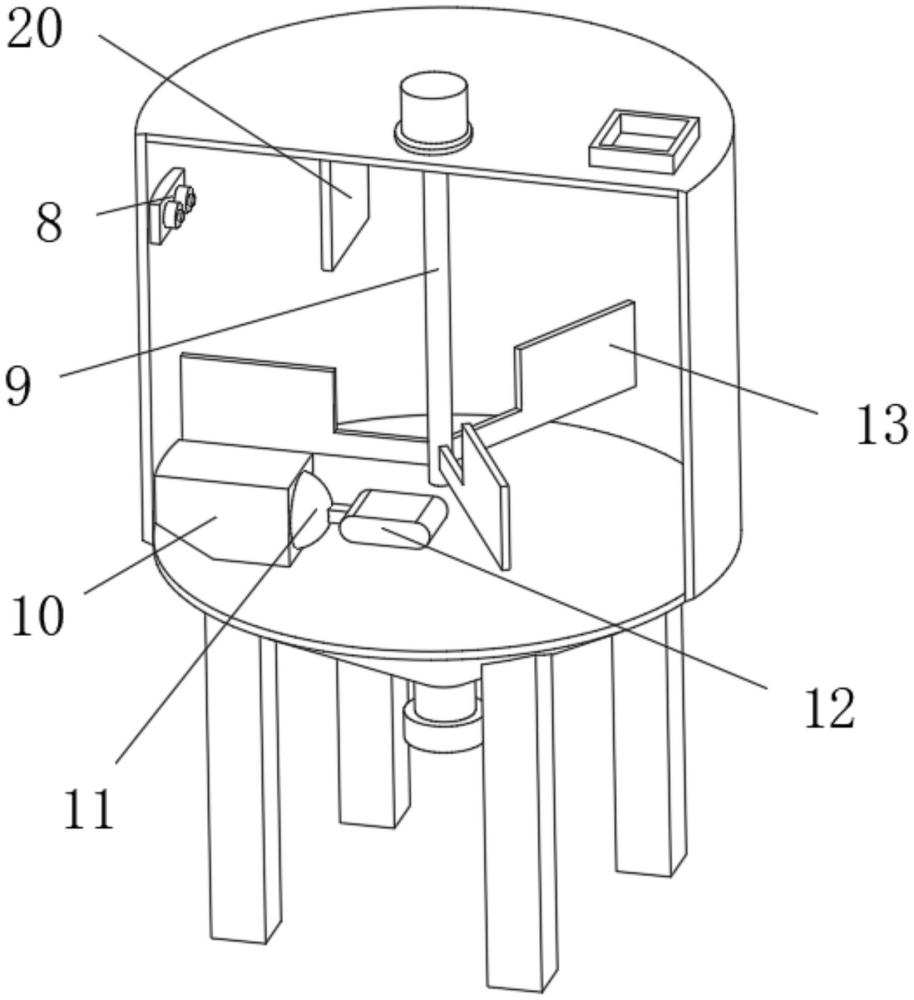

1.一種具有斷料自動報警功能的立式攪拌機，包括機殼(1)，其特征在于：所述機殼(1)內腔左側的上端固定連接有超聲波探測器(8)，且機殼(1)內腔頂部的左端固定連接有擋板(20)，所述機殼(1)內腔左側的下端固定連接有盒體(10)，且盒體(10)內腔底部的中端固定連接有常閉開關(14)，所述盒體(10)內腔的右端通過轉桿(17)活動連接有連接桿(18)，連接桿(18)底部的左端固定連接有按壓塊(15)，且連接桿(18)的右側固定連接有浮板(12)。

2.根據權利要求1所述的一種具有斷料自動報警功能的立式攪拌機，其特征在于：所述機殼(1)底部的四周均固定連接有支撐腿(5)，且機殼(1)頂部的右端開設有進料口(2)。

3.根據權利要求1所述的一種具有斷料自動報警功能的立式攪拌機，其特征在于：所述機殼(1)底部的中端開設有出料口(6)，且出料口(6)的底部螺紋連接有密封蓋。

4.根據權利要求1所述的一種具有斷料自動報警功能的立式攪拌機，其特征在于：所述機殼(1)頂部的中端固定連接有電機(3)，電機(3)的輸出軸固定連接有攪拌桿(9)，且攪拌桿(9)外表面的下端固定連接有攪拌葉(13)。

5.根據權利要求1所述的一種具有斷料自動報警功能的立式攪拌機，其特征在于：所述機殼(1)正面的左端設置有觀察窗(4)，且機殼(1)正面的中端固定連接有報警器(7)。

6.根據權利要求1所述的一種具有斷料自動報警功能的立式攪拌機，其特征在于：所述盒體(10)內腔底部的右端固定連接有無線信號發射器(16)，盒體(10)與連接桿(18)的連接處開設有預留孔(19)，盒體(10)的右側且位于預留孔(19)的外側固定連接有丁腈橡膠套(11)，且丁腈橡膠套(11)的末端與連接桿(18)的外側固定連接。

技術總結
本技術公開了一種具有斷料自動報警功能的立式攪拌機，包括機殼，所述機殼內腔左側的上端固定連接有超聲波探測器，且機殼內腔頂部的左端固定連接有擋板，所述機殼內腔左側的下端固定連接有盒體，且盒體內腔底部的中端固定連接有常閉開關，所述盒體內腔的右端通過轉桿活動連接有連接桿，連接桿底部的左端固定連接有按壓塊，且連接桿的右側固定連接有浮板，所述機殼底部的四周均固定連接有支撐腿，且機殼頂部的右端開設有進料口。本技術通過報警器、超聲波探測器、盒體、丁腈橡膠套、浮板、常閉開關、按壓塊、無線信號發射器、轉桿、連接桿、預留孔和擋板，可達到低位和高位報警的目的。

技術研發人員：蘇寶山,丁瑞成,張新,郭曉瀅
受保護的技術使用者：江蘇聯特消防科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
