本技術涉及自行車配件噴漆，具體為一種用于自行車活塞生產用噴漆裝置。

背景技術：

1、為了提高對自行車活塞噴涂的效率，同時都是將多組自行車活塞同時安裝固定在安裝盤的頂端，多組自行車活塞呈環形陣列設置，通過對安裝盤的旋轉，能夠使一側的噴涂頭對多組自行車活塞進行噴涂的目的；

2、由于在噴涂的過程中，噴涂頭位于自行車活塞的外側，只能夠對自行車活塞朝外的一面進行噴漆的操作，如若對自行車活塞的兩面進行噴涂，就需要在一面噴涂后，再將自行車活塞取下翻轉，使未噴涂的一面進行翻轉，從而實現對自行車活塞兩面將其噴涂的目的，使用該方式，會延長對自行車活塞噴涂的工作時長，不便于將多組自行車活塞一面噴涂后，一同帶動多組自行車活塞進行翻轉，實現兩面噴涂的問題，針對現有技術不足，我們提出一種用于自行車活塞生產用噴漆裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于自行車活塞生產用噴漆裝置，解決了便于對多組自行車活塞進行兩面噴涂，延長對自行車活塞噴涂的時長。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種用于自行車活塞生產用噴漆裝置，包括支撐臺，所述支撐臺的頂端設置有多組固定夾，多組所述固定夾呈環形陣列設置，多組所述固定夾的一側設置有噴涂頭，多組所述固定夾的底端設置有驅動單元，所述驅動單元包括：

3、支撐底盤，其位于多組固定夾的底端，所述支撐底盤帶動多組固定夾進行轉動；

4、多組所述固定夾與支撐底盤之間設置有頂安裝盤，所述頂安裝盤的底端中部設置有驅動齒輪與四周分散設置的傳動齒輪；

5、多組所述傳動齒輪的頂端分別與多組固定夾的底端相連接。

6、優選的，所述驅動齒輪與多組傳動齒輪相互嚙合，所述驅動齒輪轉動帶動多組固定夾進行旋轉。

7、優選的，所述頂安裝盤的頂端設置有驅動器，所述驅動器的輸出端與驅動齒輪的頂部端面固定連接。

8、優選的，多組所述傳動齒輪的固定均固定連接有傳動桿，所述固定夾的底端設置有支撐板。

9、優選的，所述傳動桿的頂端與支撐板的底部端面固定連接，所述支撐底盤與頂安裝盤固定連接。

10、優選的，所述支撐臺的頂端轉動連接有轉動軸，所述轉動軸的頂端與支撐底盤的底部端面固定連接。

11、優選的，所述支撐板的內部設置有帶動固定夾移動的驅動件，所述驅動件包括：

12、雙向螺桿，其轉動連接在支撐板的內部；

13、驅動塊，其滑動連接在雙向螺桿兩側的外周壁。

14、優選的，兩側所述驅動塊的頂端分別與兩側固定夾的底端固定連接，所述支撐板的一側連接有轉動件。

15、本實用新型公開了一種用于自行車活塞生產用噴漆裝置，其具備的有益效果如下：該用于自行車活塞生產用噴漆裝置，通過在支撐底盤頂端設置的頂安裝盤，在頂安裝盤底端安裝的驅動齒輪與多組傳動齒輪，并將多組固定夾的底端分別與多組傳動齒輪的頂端連接，在驅動驅動齒輪轉動時，能夠同時帶動固定夾進行轉動，使自行車配件的另一面翻轉向外，不僅能夠對多組自行車配件進行噴涂，同時，能夠使多組配件進行翻轉，對兩面將其噴涂的工作，提高噴涂的效率。

技術特征：

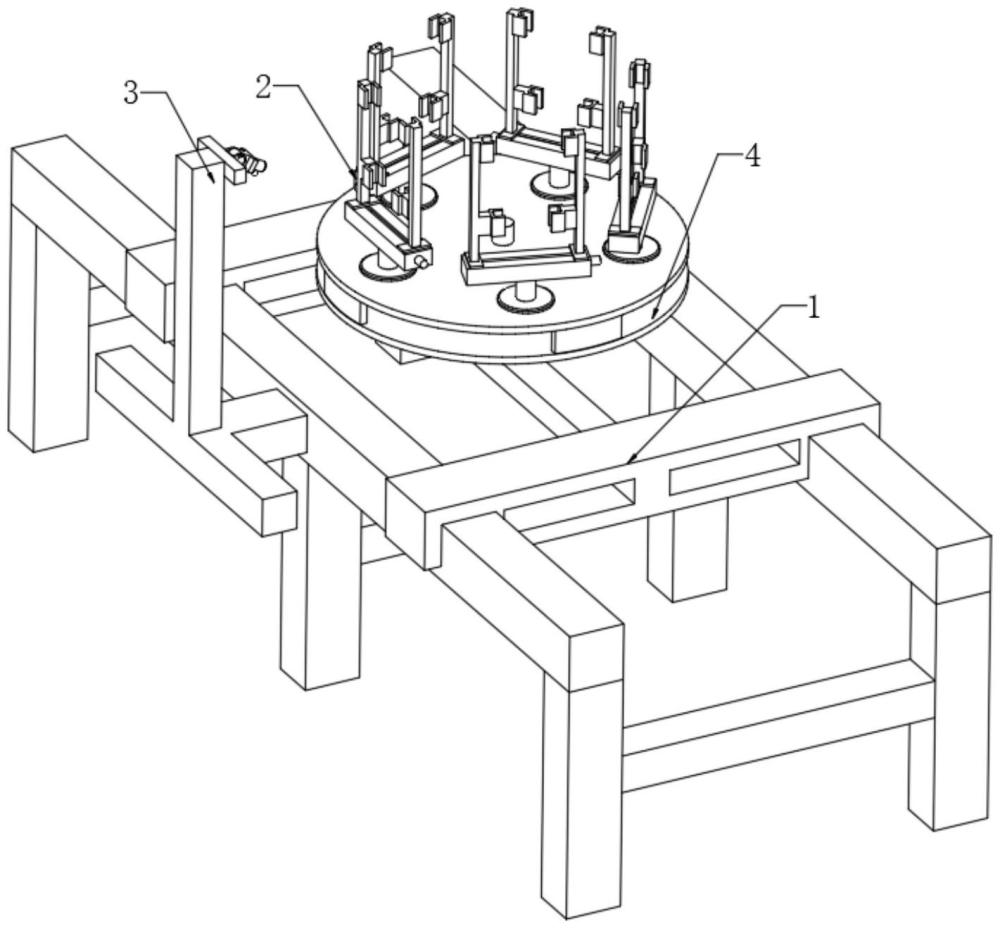

1.一種用于自行車活塞生產用噴漆裝置，包括支撐臺(1)，所述支撐臺(1)的頂端設置有多組固定夾(2)，多組所述固定夾(2)呈環形陣列設置，多組所述固定夾(2)的一側設置有噴涂頭(3)，其特征在于，多組所述固定夾(2)的底端設置有驅動單元(4)，所述驅動單元(4)包括：

2.根據權利要求1所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：所述驅動齒輪(404)與多組傳動齒輪(405)相互嚙合，所述驅動齒輪(404)轉動帶動多組固定夾(2)進行旋轉。

3.根據權利要求2所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：所述頂安裝盤(402)的頂端設置有驅動器(403)，所述驅動器(403)的輸出端與驅動齒輪(404)的頂部端面固定連接。

4.根據權利要求3所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：多組所述傳動齒輪(405)的固定均固定連接有傳動桿(406)，所述固定夾(2)的底端設置有支撐板(201)。

5.根據權利要求4所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：所述傳動桿(406)的頂端與支撐板(201)的底部端面固定連接，所述支撐底盤(401)與頂安裝盤(402)固定連接。

6.根據權利要求1所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：所述支撐臺(1)的頂端轉動連接有轉動軸(407)，所述轉動軸(407)的頂端與支撐底盤(401)的底部端面固定連接。

7.根據權利要求4所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：所述支撐板(201)的內部設置有帶動固定夾(2)移動的驅動件，所述驅動件包括：

8.根據權利要求7所述的一種用于自行車活塞生產用噴漆裝置，其特征在于：兩側所述驅動塊(203)的頂端分別與兩側固定夾(2)的底端固定連接，所述支撐板(201)的一側連接有轉動件(204)。

技術總結
本技術公開一種用于自行車活塞生產用噴漆裝置，涉及噴漆裝置領域。該用于自行車活塞生產用噴漆裝置包括支撐臺，支撐臺的頂端設置有多組固定夾，多組固定夾呈環形陣列設置，多組固定夾的一側設置有噴涂頭，多組固定夾的底端設置有驅動單元。該用于自行車活塞生產用噴漆裝置通過在支撐底盤頂端設置的頂安裝盤，在頂安裝盤底端安裝的驅動齒輪與多組傳動齒輪，并將多組固定夾的底端分別與多組傳動齒輪的頂端連接，在驅動驅動齒輪轉動時，能夠同時帶動固定夾進行轉動，使自行車配件的另一面翻轉向外，不僅能夠對多組自行車配件進行噴涂，同時，能夠使多組配件進行翻轉，對兩面將其噴涂的工作，提高噴涂的效率。

技術研發人員：薛呈祥,嚴宏程,潘小彪
受保護的技術使用者：平陽縣萬鵬表面處理有限公司
技術研發日：20240708
技術公布日：2025/4/28
