本發明涉及廢氣的除塵治污設備，具體涉及一種石墨化爐廢氣脫硫除塵裝置。

背景技術：

1、石墨是碳的一種同素異形體，為灰黑色、不透明固體，化學性質穩定，耐腐蝕，同酸、堿等藥劑不易發生反應?？捎米骺鼓?、潤滑劑，高純度石墨用作原子反應堆中的中子減速劑，還可用于制造坩堝、電極、電刷、干電池、石墨纖維、換熱器、冷卻器、電弧爐、弧光燈、鉛筆的筆芯等。

2、在石墨生產過程中，最主要的是石墨化爐。石墨化爐主要用于碳素材料的燒結及石墨化、pi膜石墨化、導熱材料石墨化、碳纖維繩的燒結、碳纖維燈絲的燒結石墨化、石墨粉料提純及其它可在碳環境下石墨化的材料等高溫處理。

3、在對碳素材料進行石墨化的過程中，碳素材料會產生硫化物以及一些粉塵，硫化物以及粉塵不可以直接排放到大氣中，需要進行處理，然而，在除塵過程中，固體顆粒容易堵塞過濾網，且不易清理，導致過濾效果下降，影響廢氣處理效率，且當需要對過濾網和脫硫劑進行更換時，需要整體進行停機處理，降低了廢氣處理效率。

4、因此，申請人提出了一種石墨化爐廢氣脫硫除塵裝置以解決上述問題。

技術實現思路

1、針對現有技術的不足，本發明的目的在于提供了一種石墨化爐廢氣脫硫除塵裝置。

2、本發明為實現上述目的，采用以下技術方案：

3、一種石墨化爐廢氣脫硫除塵裝置，包括除塵箱和脫硫箱體，所述除塵箱和脫硫箱體之間通過送氣組件實現氣體的輸送，所述除塵箱下部一側連通有進氣管，所述脫硫箱體頂部連通有排氣管；

4、所述除塵箱內下部安裝有第一遮擋開閉組件，所述除塵箱位于第一遮擋開閉組件上方的一側開設有多個第一開口，所述除塵箱內安裝有能夠通過第一開口進出除塵箱的過濾組件，所述除塵箱上位于第一開口的頂部安裝有第一封閉組件，所述除塵箱內位于過濾組件的上方安裝有能夠對過濾組件進行振動的振動組件；

5、所述脫硫箱體內下部安裝有第二遮擋開閉組件，所述脫硫箱體位于第二遮擋開閉組件上方的一側開設有多個第二開口，所述脫硫箱體內安裝有能夠通過第二開口進出脫硫箱體的脫硫組件，所述脫硫箱體上位于第二開口的頂部安裝有第二封閉組件。

6、進一步地，所述第一遮擋開閉組件包括水平轉動安裝于除塵箱內下部的第一轉軸以及與第一轉軸平行且對稱設在第一轉軸兩側的若干個第二轉軸，所述第一轉軸與第二轉軸上兩側均安裝有第一遮擋板，所述第一轉軸與第二轉軸的一端均延伸至除塵箱外部，所述第一轉軸與第一電機的輸出端連接，所述第一轉軸上安裝有第一主動齒輪，所述第二轉軸上安裝有第一從動齒輪，所述第一主動齒輪的頂部和底部分別嚙合連接有第一齒條，所述第一齒條與第一主動齒輪兩側的若干個所述第一從動齒輪相互嚙合，所述除塵箱上安裝有第一固定板，所述第一齒條滑動安裝于第一固定板上。

7、進一步地，所述過濾組件包括能夠放置于第一開口內的連接板，所述連接板下部一側安裝有連接框，所述連接框頂部兩側安裝有若干個伸縮桿，所述伸縮桿頂部安裝有安裝板，所述安裝板與連接框之間連接有套設于伸縮桿外表面的第一彈簧，所述安裝板上安裝有可拆卸的過濾網，所述連接板遠離連接框的一側上安裝有第一把手。

8、進一步地，所述第一封閉組件包括開設于除塵箱上且與第一開口頂部連通的第一移動槽，所述第一移動槽內滑動設有呈矩形的第一封閉板，所述除塵箱上開設有若干個與第一移動槽頂部連通的第一導槽，所述第一封閉板頂部安裝有若干個第一導桿，所述第一導桿延伸至第一導槽內，所述第一移動槽內壁與第一封閉板之間連接有套設于第一導桿外表面的第二彈簧，所述第一封閉板下部安裝有提升塊。

9、進一步地，所述振動組件包括安裝于除塵箱一側的第三電機，所述第三電機的輸出端上連接有第五轉軸，所述第五轉軸上安裝有主動同步帶輪，所述除塵箱上轉動安裝有若干個與第五轉軸平行的第六轉軸，所述第六轉軸位于除塵箱外部的一端上安裝有從動同步帶輪，所述主動同步帶輪與從動同步帶輪之間連接有同步帶，所述第五轉軸與第六轉軸延伸至除塵箱內的一端安裝有能夠與過濾網頂部抵接的凸輪。

10、進一步地，所述脫硫組件包括置物抽屜，所述置物抽屜內放置有脫硫劑，所述置物抽屜底部開設有若干個小孔，所述置物抽屜的一側安裝有第二把手。

11、進一步地，所述第二封閉組件包括開設于脫硫箱體上且與第二開口頂部連通的第二移動槽，所述第二移動槽內滑動設有呈梯形的第二封閉板，所述脫硫箱體上開設有若干個與第二移動槽頂部連通的第二導槽，所述第二封閉板頂部安裝有若干個第二導桿，所述第二導桿延伸至第二導槽內，所述第二移動槽內壁與第二封閉板之間連接有套設于第二導桿外表面的第三彈簧。

12、進一步地，所述送氣組件包括與除塵箱頂部連通的出氣管以及與脫硫箱體下部一側連通的送氣管，所述出氣管與送氣管之間連接有第一管道風機。

13、進一步地，所述脫硫箱體內底部安裝有與送氣管連通的均布板，所述均布板上安裝有若干個噴嘴。

14、進一步地，所述第一固定板上開設有第一滑動槽，所述第一齒條上安裝有與第一滑動槽滑動配合的第一滑動塊。

15、與現有技術相比，本發明提供了一種石墨化爐廢氣脫硫除塵裝置，具備以下

16、有益效果：

17、1、本發明通過第一遮擋開閉組件能夠對進入除塵箱中的廢氣進行隔斷或輸送，通過過濾組件對廢氣中的粉塵進行過濾，通過振動組件對過濾組件進行振動，避免過濾組件被固體顆粒堵塞，并將附著在過濾組件上的粉塵抖落，方便清理，有利于提高過濾效果，進一步提高廢氣處理效率，通過第二遮擋開閉組件能夠對進入脫硫箱體中的廢氣進行隔斷或輸送，通過脫硫組件對廢氣中的硫化物進行吸收。

18、2、本發明的廢氣經降溫后通過進氣管進入除塵箱中，廢氣在除塵箱中依次經過第一遮擋開閉組件和多個過濾組件后，通過送氣組件將氣體輸送到脫硫箱體中，廢氣在脫硫箱體中依次經過第二遮擋開閉組件和多個脫硫組件后，通過排氣管排出，避免了廢氣對外界環境造成污染。

19、3、本發明在將過濾組件從第一開口中抽出進行清洗或更換時，第一封閉組件自動將第一開口進行封閉；在將脫硫組件從第二開口中抽出進行清洗或更換時，第二封閉組件自動將第二開口進行封閉。

20、4、本發明在需要將一個過濾組件抽出或放置回除塵箱中時，通過第一遮擋開閉組件臨時將進入除塵箱中的廢氣進行隔斷，將一個過濾組件抽出后或放置回除塵箱中后，第一遮擋開閉組件將進入除塵箱中的廢氣進行輸送；在需要將一個脫硫組件抽出或放置回脫硫箱體中時，第二遮擋開閉組件臨時將進入脫硫箱體中的廢氣進行隔斷，將一個脫硫組件抽出后或放置回脫硫箱體中后，第二遮擋開閉組件將進入脫硫箱體中的廢氣進行輸送，無需整體進行停機，提高了廢氣處理效率。

21、5、本發明通過采用氧化鐵作為脫硫劑進行干法脫硫，脫硫過程中不會產生污染。

技術特征：

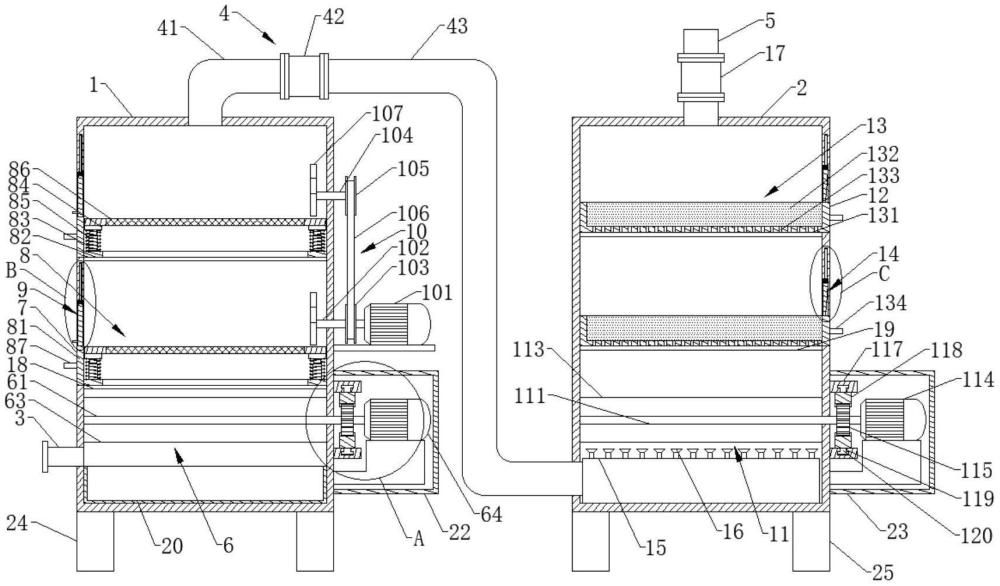

1.一種石墨化爐廢氣脫硫除塵裝置，包括除塵箱(1)和脫硫箱體(2)，其特征在于，所述除塵箱(1)和脫硫箱體(2)之間通過送氣組件(4)實現氣體的輸送，所述除塵箱(1)下部一側連通有進氣管(3)，所述脫硫箱體(2)頂部連通有排氣管(5)；

2.根據權利要求1所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述第一遮擋開閉組件(6)包括水平轉動安裝于除塵箱(1)內下部的第一轉軸(61)以及與第一轉軸(61)平行且對稱設在第一轉軸(61)兩側的若干個第二轉軸(62)，所述第一轉軸(61)與第二轉軸(62)上兩側均安裝有第一遮擋板(63)，所述第一轉軸(61)與第二轉軸(62)的一端均延伸至除塵箱(1)外部，所述第一轉軸(61)與第一電機(64)的輸出端連接，所述第一轉軸(61)上安裝有第一主動齒輪(65)，所述第二轉軸(62)上安裝有第一從動齒輪(66)，所述第一主動齒輪(65)的頂部和底部分別嚙合連接有第一齒條(68)，所述第一齒條(68)與第一主動齒輪(65)兩側的若干個所述第一從動齒輪(66)相互嚙合，所述除塵箱(1)上安裝有第一固定板(67)，所述第一齒條(68)滑動安裝于第一固定板(67)上。

3.根據權利要求1所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述過濾組件(8)包括能夠放置于第一開口(7)內的連接板(81)，所述連接板(81)下部一側安裝有連接框(82)，所述連接框(82)頂部兩側安裝有若干個伸縮桿(83)，所述伸縮桿(83)頂部安裝有安裝板(84)，所述安裝板(84)與連接框(82)之間連接有套設于伸縮桿(83)外表面的第一彈簧(85)，所述安裝板(84)上安裝有可拆卸的過濾網(86)，所述連接板(81)遠離連接框(82)的一側上安裝有第一把手(87)。

4.根據權利要求3所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述第一封閉組件(9)包括開設于除塵箱(1)上且與第一開口(7)頂部連通的第一移動槽(91)，所述第一移動槽(91)內滑動設有呈矩形的第一封閉板(92)，所述除塵箱(1)上開設有若干個與第一移動槽(91)頂部連通的第一導槽(93)，所述第一封閉板(92)頂部安裝有若干個第一導桿(94)，所述第一導桿(94)延伸至第一導槽(93)內，所述第一移動槽(91)內壁與第一封閉板(92)之間連接有套設于第一導桿(94)外表面的第二彈簧(95)，所述第一封閉板(92)下部安裝有提升塊(96)。

5.根據權利要求4所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述振動組件(10)包括安裝于除塵箱(1)一側的第三電機(101)，所述第三電機(101)的輸出端上連接有第五轉軸(102)，所述第五轉軸(102)上安裝有主動同步帶輪(103)，所述除塵箱(1)上轉動安裝有若干個與第五轉軸(102)平行的第六轉軸(104)，所述第六轉軸(104)位于除塵箱(1)外部的一端上安裝有從動同步帶輪(105)，所述主動同步帶輪(103)與從動同步帶輪(105)之間連接有同步帶(106)，所述第五轉軸(102)與第六轉軸(104)延伸至除塵箱(1)內的一端安裝有能夠與過濾網(86)頂部抵接的凸輪(107)。

6.根據權利要求1所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述脫硫組件(13)包括置物抽屜(131)，所述置物抽屜(131)內放置有脫硫劑(132)，所述置物抽屜(131)底部開設有若干個小孔(133)，所述置物抽屜(131)的一側安裝有第二把手(134)。

7.根據權利要求1所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述第二封閉組件(14)包括開設于脫硫箱體(2)上且與第二開口(12)頂部連通的第二移動槽(141)，所述第二移動槽(141)內滑動設有呈梯形的第二封閉板(142)，所述脫硫箱體(2)上開設有若干個與第二移動槽(141)頂部連通的第二導槽(143)，所述第二封閉板(142)頂部安裝有若干個第二導桿(144)，所述第二導桿(144)延伸至第二導槽(143)內，所述第二移動槽(141)內壁與第二封閉板(142)之間連接有套設于第二導桿(144)外表面的第三彈簧(145)。

8.根據權利要求1所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述送氣組件(4)包括與除塵箱(1)頂部連通的出氣管(41)以及與脫硫箱體(2)下部一側連通的送氣管(43)，所述出氣管(41)與送氣管(43)之間連接有第一管道風機(42)。

9.根據權利要求8所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述脫硫箱體(2)內底部安裝有與送氣管(43)連通的均布板(15)，所述均布板(15)上安裝有若干個噴嘴(16)。

10.根據權利要求2所述的石墨化爐廢氣脫硫除塵裝置，其特征在于，所述第一固定板(67)上開設有第一滑動槽(69)，所述第一齒條(68)上安裝有與第一滑動槽(69)滑動配合的第一滑動塊(70)。

技術總結
本發明公開了一種石墨化爐廢氣脫硫除塵裝置，包括除塵箱和脫硫箱體，除塵箱和脫硫箱體之間通過送氣組件實現氣體的輸送，除塵箱內下部安裝有第一遮擋開閉組件，除塵箱位于第一遮擋開閉組件上方的一側開設有多個第一開口，除塵箱內安裝有能夠通過第一開口進出除塵箱的過濾組件，除塵箱內位于過濾組件的上方安裝有能夠對過濾組件進行振動的振動組件，脫硫箱體內下部安裝有第二遮擋開閉組件，脫硫箱體位于第二遮擋開閉組件上方的一側開設有多個第二開口，脫硫箱體內安裝有能夠通過第二開口進出脫硫箱體的脫硫組件。本發明能夠避免過濾組件被固體顆粒堵塞，并將附著在過濾組件上的粉塵抖落，方便清理，有利于提高過濾效果，提高了廢氣處理效率。

技術研發人員：呂剛,尹德佩,宋建兵,周強,孫萬里
受保護的技術使用者：石棉縣集能新材料有限公司
技術研發日：
技術公布日：2025/4/28
