本技術屬于涂布機構，具體是一種臥式涂布機用的涂布均勻涂布機構。

背景技術：

1、臥式涂布機是一種用于涂布液體或粉末材料在平坦基材上的設備，臥式涂布機通常由涂布輪、輸送帶、控制系統和其他輔助設備組成，在涂布過程中，基材在輸送帶上通過涂布輪，涂布輪將涂料從儲液槽中提取涂布在基材上，控制系統可根據需要調整涂布輪的速度以確保涂布質量和生產效率。

2、但是現有的裝置，當薄膜或者紙張跟隨傳送帶進行涂布的過程中，由于自身處于移動狀態，薄膜以及紙張的外表面可能會導致涂料堆積在一起而出現涂布不均勻的情況。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種臥式涂布機用的涂布均勻涂布機構，通過調節組件以及移動組件之間的相互配合，將刮除板調整到合適的位置，利用刮除板將薄膜外表面多余的涂料進行刮除，使得薄膜外表面上的涂料更加均勻，從而解決薄膜以及紙張的外表面可能會導致涂料堆積在一起而出現涂布不均勻的情況。

2、為實現上述目的，本實用新型提供如下技術方案：一種臥式涂布機用的涂布均勻涂布機構，包括承載體以及涂布裝置，所述承載體的上方安裝有移動組件，所述移動組件的內部以及外部分別安裝有調節組件和限位組件，所述移動組件包括固定框、固定塊、移動板以及刮除板，所述固定塊的底部與固定框的頂部固定連接，且固定塊的內部呈鏤空狀態，所述固定框以及固定塊的外表面均開設有與移動板相互適配的矩形孔，所述移動板的一側開設有齒牙，且外表面貫穿于固定框以及固定塊的內部，所述移動板的底部固定連接于刮除板頂面的中心處，所述刮除板的一側呈斜角狀態，所述固定塊的一側固定安裝有擋板。

3、優選地，所述承載體的頂部安裝有傳送帶，且固定框以及涂布裝置均位于傳送帶的正上方。

4、優選地，所述調節組件包括轉動遙桿、第一轉動柱、限位齒輪、主動齒輪、從動齒輪、第二轉動柱以及轉動齒輪，所述第一轉動柱位于主動齒輪以及轉動遙桿兩者之間的連接處。

5、優選地，所述第一轉動柱的外表面固定連接于限位齒輪的內壁，且限位齒輪以及轉動遙桿均位于固定塊的外部，所述第一轉動柱的一端延伸至固定塊的內部。

6、優選地，所述主動齒輪以及從動齒輪之間相互嚙合，所述第二轉動柱的外表面固定連接于轉動齒輪的內壁，且轉動齒輪與移動板一側所開設的齒牙相互嚙合。

7、優選地，所述第二轉動柱的一端轉動連接于固定塊的內壁，且另一端與從動齒輪的一端固定連接，所述主動齒輪、從動齒輪以及轉動齒輪均位于固定塊的內部。

8、優選地，所述限位組件包括轉筒、活動塊、活動彈簧、按壓板以及限位塊，所述轉筒的一端轉動連接于固定塊的內部，且轉筒的外表面與按壓板的內壁固定連接，所述活動彈簧的兩端分別固定連接于按壓板以及限位塊兩者之間的連接處，所述活動塊的頂部活動連接于按壓板的內部，且活動塊的底部卡接于限位齒輪的內部，所述活動塊的一側與擋板的一側相互接觸。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過轉動遙桿、第一轉動柱、第二轉動柱以及轉動齒輪的設置，利用轉動遙桿帶動限位齒輪、主動齒輪以及第一轉動柱進行同步轉動，使得從動齒輪在主動齒輪的帶動下帶動第二轉動柱以及主動齒輪進行轉動，利用轉動齒輪的轉動來帶動移動板整體朝著傳送帶的方向移動，使得刮除板與傳送帶之間的距離跟薄膜的整體厚度幾乎相等，從而可將涂布后薄膜上多余的涂布進行清理，防止涂布過多而影響薄膜的整體質量，同時，適用于不同厚度的薄膜涂布刮除。

技術特征：

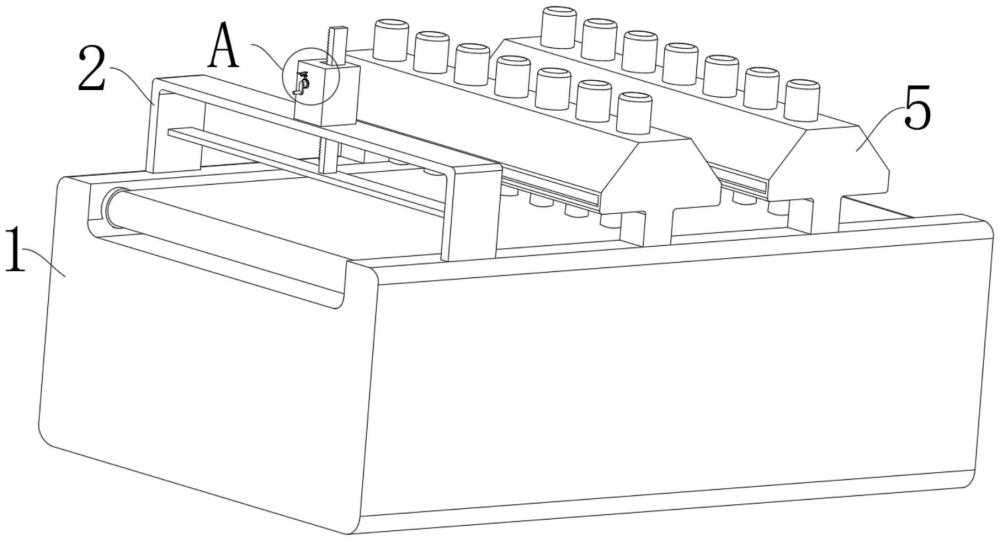

1.一種臥式涂布機用的涂布均勻涂布機構，包括承載體(1)以及涂布裝置(5)，其特征在于：所述承載體(1)的上方安裝有移動組件(2)，所述移動組件(2)的內部以及外部分別安裝有調節組件(3)和限位組件(4)，所述移動組件(2)包括固定框(21)、固定塊(22)、移動板(23)以及刮除板(24)，所述固定塊(22)的底部與固定框(21)的頂部固定連接，且固定塊(22)的內部呈鏤空狀態，所述固定框(21)以及固定塊(22)的外表面均開設有與移動板(23)相互適配的矩形孔，所述移動板(23)的一側開設有齒牙，且外表面貫穿于固定框(21)以及固定塊(22)的內部，所述移動板(23)的底部固定連接于刮除板(24)頂面的中心處，所述刮除板(24)的一側呈斜角狀態，所述固定塊(22)的一側固定安裝有擋板。

2.根據權利要求1所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述承載體(1)的頂部安裝有傳送帶，且固定框(21)以及涂布裝置(5)均位于傳送帶的正上方。

3.根據權利要求1所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述調節組件(3)包括轉動遙桿(31)、第一轉動柱(32)、限位齒輪(33)、主動齒輪(34)、從動齒輪(35)、第二轉動柱(36)以及轉動齒輪(37)，所述第一轉動柱(32)位于主動齒輪(34)以及轉動遙桿(31)兩者之間的連接處。

4.根據權利要求3所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述第一轉動柱(32)的外表面固定連接于限位齒輪(33)的內壁，且限位齒輪(33)以及轉動遙桿(31)均位于固定塊(22)的外部，所述第一轉動柱(32)的一端延伸至固定塊(22)的內部。

5.根據權利要求3所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述主動齒輪(34)以及從動齒輪(35)之間相互嚙合，所述第二轉動柱(36)的外表面固定連接于轉動齒輪(37)的內壁，且轉動齒輪(37)與移動板(23)一側所開設的齒牙相互嚙合。

6.根據權利要求3所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述第二轉動柱(36)的一端轉動連接于固定塊(22)的內壁，且另一端與從動齒輪(35)的一端固定連接，所述主動齒輪(34)、從動齒輪(35)以及轉動齒輪(37)均位于固定塊(22)的內部。

7.根據權利要求1所述的臥式涂布機用的涂布均勻涂布機構，其特征在于：所述限位組件(4)包括轉筒(41)、活動塊(42)、活動彈簧(43)、按壓板(44)以及限位塊(45)，所述轉筒(41)的一端轉動連接于固定塊(22)的內部，且轉筒(41)的外表面與按壓板(44)的內壁固定連接，所述活動彈簧(43)的兩端分別固定連接于按壓板(44)以及限位塊(45)兩者之間的連接處，所述活動塊(42)的頂部活動連接于按壓板(44)的內部，且活動塊(42)的底部卡接與限位齒輪(33)的內部，所述活動塊(42)的一側與擋板的一側相互接觸。

技術總結
本技術屬于涂布機構技術領域，且公開了一種臥式涂布機用的涂布均勻涂布機構，包括承載體以及涂布裝置，所述承載體的上方安裝有移動組件，所述移動組件的內部以及外部分別安裝有調節組件和限位組件，通過轉動遙桿、第一轉動柱、第二轉動柱以及轉動齒輪的設置，利用轉動遙桿帶動限位齒輪、主動齒輪以及第一轉動柱進行同步轉動，使得從動齒輪在主動齒輪的帶動下帶動第二轉動柱以及主動齒輪進行轉動，利用轉動齒輪的轉動來帶動移動板整體朝著傳送帶的方向移動，使得刮除板移與傳送帶之間的距離跟薄膜的整體厚度幾乎相等，從而可將涂布后薄膜上多余的涂布進行清理，防止涂布過多而影響薄膜的整體質量。

技術研發人員：袁大朋,沈棟
受保護的技術使用者：愛克斯莫斯機械科技（江蘇）有限公司
技術研發日：20240708
技術公布日：2025/4/28
