本技術涉及一種卷紙包裝設備領域，具體來說涉及一種硬紙片上料點膠機構。

背景技術：

1、在一種卷紙包裝設備中，需要對硬紙片進行卷紙成型，但是在硬紙片卷紙之前需要在硬紙片的一邊涂抹膠水，以使得硬紙片在卷紙后，形態保持固定。但是現有的硬紙片涂抹膠水是采用人工涂抹的方式，效率低下。鑒于上述缺陷，實有必要設計一種硬紙片上料點膠機構。

技術實現思路

1、針對上述問題，本實用新型提供一種硬紙片上料點膠機構，以解決現有技術中的硬紙片卷紙前采用人工涂抹膠水的方式，效率低下的問題。

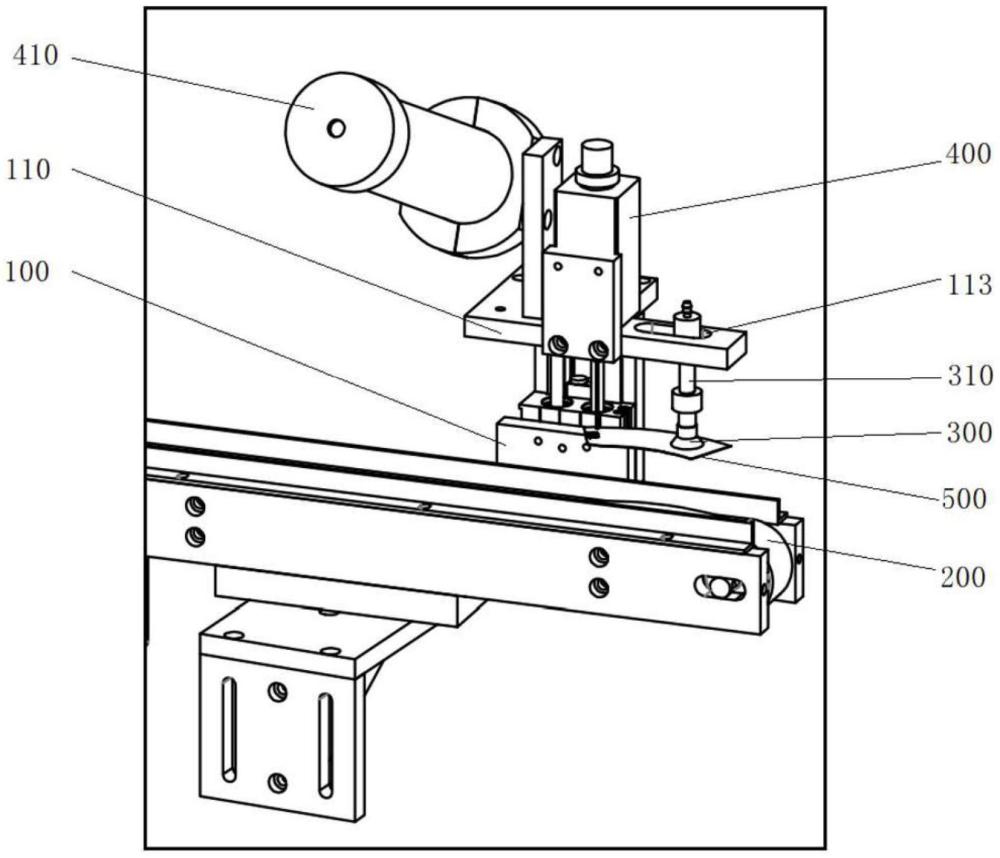

2、硬紙片上料點膠機構，其特征在于，包括設置在硬紙片上料傳送帶一側的機架，所述機架上設置有用以吸附硬紙片的吸附件，且吸附件通過升降裝置與機架連接，吸附件位于傳送帶的正上方，且吸附件的位置與正下方傳送帶上的硬紙片上料工位的位置對應；所述機架固定設置有點膠閥，所述點膠閥的進料口與膠水供應設備連接，所述點膠閥的出膠口位于傳送帶的正上方，且所述出膠口位置與正下方傳送帶上的硬紙片上料工位的邊部位置對應。

3、優選的，所述膠水供應設備固定在機架上。

4、優選的，所述吸附件為中空吸盤，所述中空吸盤與抽中空設備連接。

5、優選的，所述升降裝置包括升降平臺，且升降平臺上設置有腰型孔，所述中空吸盤的尾端連接有空心管，所述空心管連接在所述腰型孔內。

6、優選的，所述升降裝置帶動吸附件上升的高度位置為：吸附件吸附的硬紙片的上表面距離點膠閥的出膠口高度2-5mm。

7、本實用新型的有益效果：

8、1、采用本實用新型的設備自動點膠，提高了硬紙片點膠的效率。

9、2、硬紙片通過吸附件吸住后，通過升降裝置上升送料，點膠在上升送料過程中完成，工藝流程簡單，效率高。

10、3、通過升降平臺上設置的腰型孔，可以調節中空吸盤的位置，適應性強。

技術特征：

1.硬紙片上料點膠機構，其特征在于，包括設置在硬紙片上料傳送帶一側的機架，所述機架上設置有用以吸附硬紙片的吸附件，且吸附件通過升降裝置與機架連接，吸附件位于傳送帶的正上方，且吸附件的位置與正下方傳送帶上的硬紙片上料工位的位置對應；所述機架固定設置有點膠閥，所述點膠閥的進料口與膠水供應設備連接，所述點膠閥的出膠口位于傳送帶的正上方，且所述出膠口位置與正下方傳送帶上的硬紙片上料工位的邊部位置對應。

2.根據權利要求1所述的硬紙片上料點膠機構，其特征在于，所述膠水供應設備固定在機架上。

3.根據權利要求1所述的硬紙片上料點膠機構，其特征在于，所述吸附件為中空吸盤，所述中空吸盤與抽中空設備連接。

4.根據權利要求3所述的硬紙片上料點膠機構，其特征在于，所述升降裝置包括升降平臺，且升降平臺上設置有腰型孔，所述中空吸盤的尾端連接有空心管，所述空心管連接在所述腰型孔內。

5.根據權利要求1所述的硬紙片上料點膠機構，其特征在于，所述升降裝置帶動吸附件上升的高度位置為：吸附件吸附的硬紙片的上表面距離點膠閥的出膠口高度2-5mm。

技術總結
本技術公開了一種硬紙片上料點膠機構，包括設置在硬紙片上料傳送帶一側的機架，所述機架上設置有用以吸附硬紙片的吸附件，且吸附件通過升降裝置與機架連接，吸附件位于傳送帶的正上方，且吸附件的位置與正下方傳送帶上的硬紙片上料工位的位置對應；所述機架固定設置有點膠閥，所述點膠閥的進料口與膠水供應設備連接，所述點膠閥的出膠口位于傳送帶的正上方，且所述出膠口位置與正下方傳送帶上的硬紙片上料工位的邊部位置對應。硬紙片通過吸附件吸住后，通過升降裝置上升送料，點膠在上升送料過程中完成，工藝流程簡單，效率高。

技術研發人員：章青望,章青國
受保護的技術使用者：上海精耕機電科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
