本技術涉及電池涂布裝置，尤其涉及一種鈉離子電池制造用涂布裝置。

背景技術：

1、鈉離子電池制造用的涂布裝置是一個關鍵的生產設備，主要用于制備電池的正負極電極，涂布頭由多個噴嘴組成，用于將電極漿料均勻地涂布在當前極集電鋁箔或者當前極集電銅箔上，涂布頭的設計可以影響電極涂布的均勻性和厚度控制。

2、鈉離子電池制造用涂布裝置在電極制備過程中起著至關重要的作用，在電池制造的初期階段，涂布裝置用于將預先混合好的電極漿料涂布到電極片或電極帶上，電極漿料是由活性材料、導電劑、粘結劑和添加劑組成的漿料，涂布裝置，可以將這些材料均勻地涂布在電極當前體上即可。

3、現有的電池制造用涂布裝置是由轉盤、刮板、噴霧頭、振動篩和加熱裝置進行組成的，但是目前的電池涂布裝置在使用過程中涂布容易產生偏移，導致涂布裝置無法將電極漿料均勻涂布在整個電極當前體上，使得電極層的厚度不均勻或者部分區域根本沒有涂布到電極漿料，從而影響電池的性能和穩定性。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種鈉離子電池制造用涂布裝置，旨在改善現有技術中目前的電池涂布裝置在使用過程中涂布容易產生偏移，導致涂布裝置無法將電極漿料均勻涂布在整個電極當前體上，從而影響電池的性能和穩定性的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種鈉離子電池制造用涂布裝置，包括u形架，所述u形架的內側底部固定連接有l(wèi)形板，所述l形板的底部開設有t形槽，所述t形槽的內側滑動連接有t形塊，所述t形塊的底部固定連接有伸縮桿一，所述伸縮桿一的一端固定連接有橡膠貼，所述u形架的內部前側固定連接有伸縮桿二，所述伸縮桿二的另一端與t形塊的外壁固定連接，所述u形架的內部左側轉動連接有放布桿，所述u形架的頂面中部均固定連接有錐形板，兩個所述錐形板的相鄰之間轉動連接有頂桿一，所述u形架的內部右側中上部轉動連接有放布桿，所述u形架的內側右側中下部轉動連接有頂桿二，所述u形架的前側右端設置有更換機構，所述更換機構是用于對卷滿涂布的轉動輥進行替換，便于后續的正常使用。

3、作為上述技術方案的進一步描述：

4、所述更換機構包括伺服電機，所述伺服電機的外壁固定連接在u形架的右側，所述伺服電機的輸出端固定連接有旋轉柱，所述旋轉柱的另一端開設有卡孔，所述u形架的內部后側底部開設有滑槽，所述滑槽和卡孔的相鄰之間卡合有收卷?xiàng)U，所述收卷?xiàng)U的外壁后側螺紋連接有螺栓，所述收卷?xiàng)U的前側開設有螺紋孔，所述螺紋孔的內側螺紋連接有限位塊。

5、作為上述技術方案的進一步描述：

6、所述u形架的底部固定連接有底板，所述底板的底部四個拐角處均固定連接有支腿。

7、作為上述技術方案的進一步描述：

8、所述u形架的內側底部左側均固定連接有照明燈，所述u形架的前側中上部固定連接有蓄電池。

9、作為上述技術方案的進一步描述：

10、所述收卷?xiàng)U的外壁均固定連接有雙面膠，兩個所述雙面膠均固定連接在同一水平高度。

11、作為上述技術方案的進一步描述：

12、所述u形架的前側左端固定連接有控制器，所述控制器分別與照明燈、蓄電池、伺服電機、伸縮桿一和伸縮桿二電性連接。

13、作為上述技術方案的進一步描述：

14、所述u形架的內側底端中部固定連接有存儲盒，所述存儲盒的頂部卡合有閉合板。

15、作為上述技術方案的進一步描述：

16、所述u形架的前側頂部均固定連接有熒光板，所述熒光板設計為長形條。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過將放布桿上纏繞的多層涂布拉動，經過頂桿一與放布桿的頂部，這時再將伸縮桿一配合到橡膠貼向下移動與涂布黏合，通過伸縮桿二推動t形塊沿著t形槽的內側進行滑動至合適的位置后即可，因此實現了能夠有效的確保涂布在移動的過程中避免出現偏移的情況，確保電極涂布的均勻性和一致性，提高了電池容量損失和循環穩定性。

19、2、本實用新型中，通過旋轉柱的一端與伺服電機進行固定，拿起伺服電機分別與卡孔和滑槽的內側相卡合，此后在扭動螺栓將收卷?xiàng)U的一端進行穩定，最后再將限位塊與螺紋孔進行螺紋連接即可轉動，因此實現了能夠很好的對收卷?xiàng)U上收卷的涂布輥進行替換，滿足設備的持續使用，提高裝置的實用性能。

技術特征：

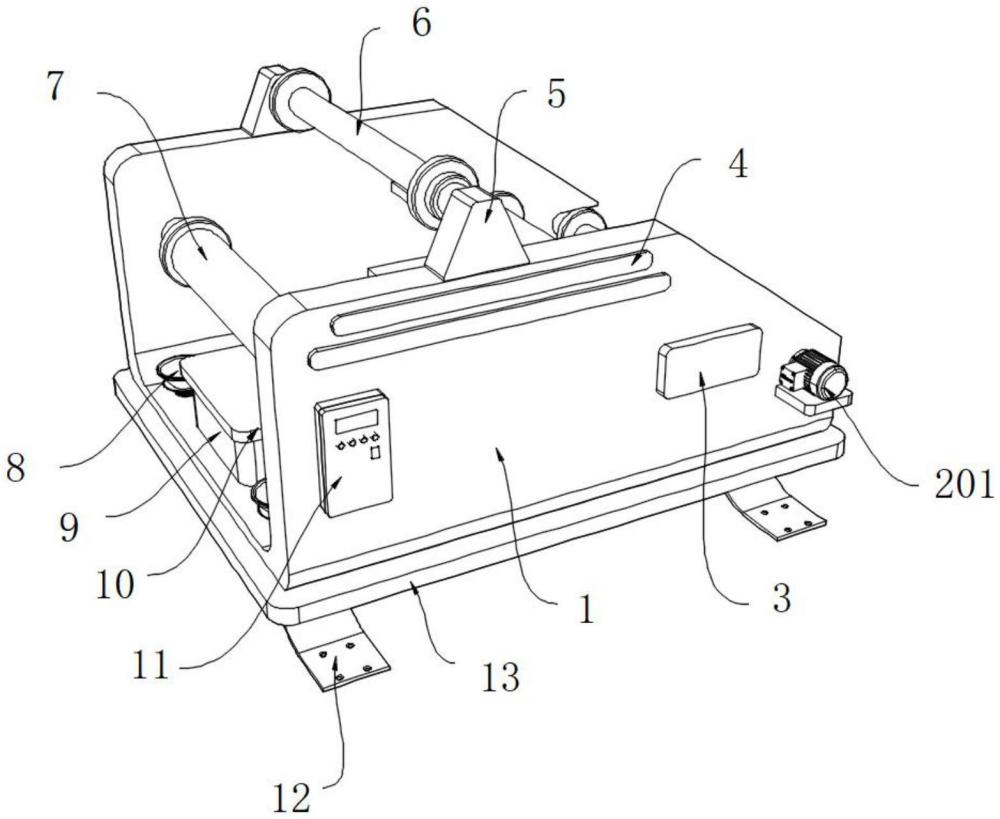

1.一種鈉離子電池制造用涂布裝置，包括u形架(1)，其特征在于：所述u形架(1)的內側底部固定連接有l(wèi)形板(20)，所述l形板(20)的底部開設有t形槽(19)，所述t形槽(19)的內側滑動連接有t形塊(18)，所述t形塊(18)的底部固定連接有伸縮桿一(15)，所述伸縮桿一(15)的一端固定連接有橡膠貼(17)，所述u形架(1)的內部前側固定連接有伸縮桿二(16)，所述伸縮桿二(16)的另一端與t形塊(18)的外壁固定連接，所述u形架(1)的內部左側轉動連接有放布桿(7)，所述u形架(1)的頂面中部均固定連接有錐形板(5)，兩個所述錐形板(5)的相鄰之間轉動連接有頂桿一(6)，所述u形架(1)的內部右側中上部轉動連接有放布桿(7)，所述u形架(1)的內側右側中下部轉動連接有頂桿二(14)，所述u形架(1)的前側右端設置有更換機構(2)，所述更換機構(2)是用于對卷滿涂布的轉動輥進行替換，便于后續的正常使用。

2.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述更換機構(2)包括伺服電機(201)，所述伺服電機(201)的外壁固定連接在u形架(1)的右側，所述伺服電機(201)的輸出端固定連接有旋轉柱(204)，所述旋轉柱(204)的另一端開設有卡孔(205)，所述u形架(1)的內部后側底部開設有滑槽(208)，所述滑槽(208)和卡孔(205)的相鄰之間卡合有收卷?xiàng)U(202)，所述收卷?xiàng)U(202)的外壁后側螺紋連接有螺栓(203)，所述收卷?xiàng)U(202)的前側開設有螺紋孔(206)，所述螺紋孔(206)的內側螺紋連接有限位塊(207)。

3.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述u形架(1)的底部固定連接有底板(13)，所述底板(13)的底部四個拐角處均固定連接有支腿(12)。

4.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述u形架(1)的內側底部左側均固定連接有照明燈(8)，所述u形架(1)的前側中上部固定連接有蓄電池(3)。

5.根據權利要求2所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述收卷?xiàng)U(202)的外壁均固定連接有雙面膠(209)，兩個所述雙面膠(209)均固定連接在同一水平高度。

6.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述u形架(1)的前側左端固定連接有控制器(11)，所述控制器(11)分別與照明燈(8)、蓄電池(3)、伺服電機(201)、伸縮桿一(15)和伸縮桿二(16)電性連接。

7.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述u形架(1)的內側底端中部固定連接有存儲盒(9)，所述存儲盒(9)的頂部卡合有閉合板(10)。

8.根據權利要求1所述的一種鈉離子電池制造用涂布裝置，其特征在于：所述u形架(1)的前側頂部均固定連接有熒光板(4)，所述熒光板(4)設計為長形條。

技術總結
本技術涉及電池涂布裝置技術領域，公開了一種鈉離子電池制造用涂布裝置，包括U形架，所述U形架的內側底部固定連接有L形板，所述L形板的底部開設有T形槽，所述T形槽的內側滑動連接有T形塊，所述T形塊的底部固定連接有伸縮桿一，所述伸縮桿一的一端固定連接有橡膠貼，所述U形架的內部前側固定連接有伸縮桿二，所述伸縮桿二的另一端與T形塊的外壁固定連接，所述U形架的內部左側轉動連接有放布桿。本技術中，通過將放布桿上纏繞的多層涂布拉動，因此實現了能夠有效的確保涂布在移動的過程中避免出現偏移的情況，確保電極涂布的均勻性和一致性，提高了電池容量損失和循環穩定性。

技術研發人員：殷其德,陳凡偉,劉國強
受保護的技術使用者：山東天瀚新能源科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
