本技術涉及尿素脫銷，具體為一種尿素脫銷用霧化噴槍裝置。

背景技術：

1、尿素脫硝是一種廣泛應用于燃煤電廠、工業鍋爐等領域的環境保護技術，其主要目的是減少煙氣中的氮氧化物排放，以改善環境質量并保護人類健康，這些場所的煙氣中含有大量的氮氧化物，對環境和人體健康構成嚴重威脅，通過尿素脫硝技術，可以有效地降低煙氣中的氮氧化物含量，達到國家環保標準。

2、在對煙氣進行尿素脫硝處理中，現有采用扇形霧化噴槍對煙氣進行尿素脫硝處理，雖然扇形霧化噴槍霧化面積和霧化顆粒度都比一般噴槍好，但現有在使用扇形霧化噴槍時，多將扇形霧化噴槍固定安裝至所需要使用的地方進行使用，導致多個噴槍之間扇形霧化面積重疊嚴重，尿素浪費嚴重，同時在使用尿素噴槍時會經常出現堵塞問題，經處理后仍無法徹底解決，造成員工清理工作強度大，清理時尿素?zé)o法投用，導致工作效率降低。

3、為此，我們提出一種尿素脫銷用霧化噴槍裝置。

技術實現思路

1、本實用新型的目的在于提供一種尿素脫銷用霧化噴槍裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種尿素脫銷用霧化噴槍裝置，包括，

3、安裝板；

4、過濾機構，所述安裝板內部依次安裝有過濾機構，尿素溶液經過過濾機構時對尿素溶液進行過濾；

5、驅動機構，所述安裝板頂端表面安裝有驅動機構，驅動機構帶動尿素噴槍來回往復擺動。

6、優選的，所述安裝板內部依次安裝有連接管，所述連接管前端表面安裝有固定板，所述連接管前端表面開設有螺紋孔，所述固定板底端表面固定連接有螺紋筒，且連接管和固定板通過螺紋孔與螺紋筒配合嚙合連接，所述固定板前端表面安裝有霧化噴頭。

7、優選的，所述過濾機構包括過濾筒，所述連接管內部安裝有過濾筒，所述過濾筒外側表面依次開設有過濾通孔，所述連接管與過濾筒接觸面表面開設有通水口。通過過濾筒外側表面開設的過濾通孔作用下，對尿素溶液進行過濾。

8、優選的，所述連接管內部固定連接有保護盒，所述保護盒內部安裝有驅動電機，所述驅動電機輸出端表面安裝有轉桿，所述轉桿另一端固定連接有刮板，所述刮板另一端固定連接有推塊，所述連接管位于推塊接觸面對稱開設有排出口。當尿素噴槍出現堵塞時，啟動驅動電機，驅動電機運行帶動轉桿轉動，轉桿轉動帶動刮板轉動，刮板對過濾筒外側表面進行旋轉刮取，避免過濾筒出現堵塞情況，同時刮板轉動帶動推塊一同轉動，推塊轉動將刮板刮出的堵塞物推至排出口處進行排出。

9、優選的，所述安裝板內部依次開設有擺動口，所述安裝板位于擺動口處底端安裝有軸承，所述擺動口內轉動安裝有連接桿，連接管通過連接桿和軸承配合作用下與安裝板轉動連接。

10、優選的，所述驅動機構包括第一弧形齒輪，所述安裝板位于連接桿處頂端表面依次固定連接有第一弧形齒輪，所述安裝板位于連接桿處頂端表面對稱固定連接有第二弧形齒輪，所述第一弧形齒輪和第二弧形齒輪外側表面安裝有連接框，所述連接框位于第一弧形齒輪和第二弧形齒輪處內壁表面安裝有齒條，且連接框通過齒條配合與第一弧形齒輪和第二弧形齒輪嚙合連接，所述安裝板頂端表面安裝有推桿電機，所述推桿電機輸出端表面安裝有推動桿，且推動桿另一端與連接框固定連接。當推桿電機運行時帶動連接框進行移動，連接框移動通過內部開設的齒條與第一弧形齒輪和第二弧形齒輪嚙合連接配合，帶動第一弧形齒輪和第二弧形齒輪一同轉動，從而帶動連接桿轉動，連接桿轉動則帶動連接管進行左右往復移動擺頭，避免了多個噴槍之間扇形霧化面積重疊嚴重，尿素浪費嚴重。

11、優選的，所述驅動電機和推桿電機均由外接電源電性控制連接。

12、與現有技術相比，本實用新型的有益效果是：通過過濾筒外側表面開設的過濾通孔作用下，對尿素溶液進行過濾，當尿素噴槍出現堵塞時，啟動驅動電機，驅動電機運行帶動轉桿轉動，轉桿轉動帶動刮板轉動，刮板對過濾筒外側表面進行旋轉刮取，避免過濾筒出現堵塞情況，同時刮板轉動帶動推塊一同轉動，推塊轉動將刮板刮出的堵塞物推至排出口處進行排出，當推桿電機運行時帶動連接框進行移動，連接框移動通過內部開設的齒條與第一弧形齒輪和第二弧形齒輪嚙合連接配合，帶動第一弧形齒輪和第二弧形齒輪一同轉動，從而帶動連接桿轉動，連接桿轉動則帶動連接管進行左右往復移動擺頭，避免了多個噴槍之間扇形霧化面積重疊嚴重，尿素浪費嚴重。

技術特征：

1.一種尿素脫銷用霧化噴槍裝置，其特征在于：包括，

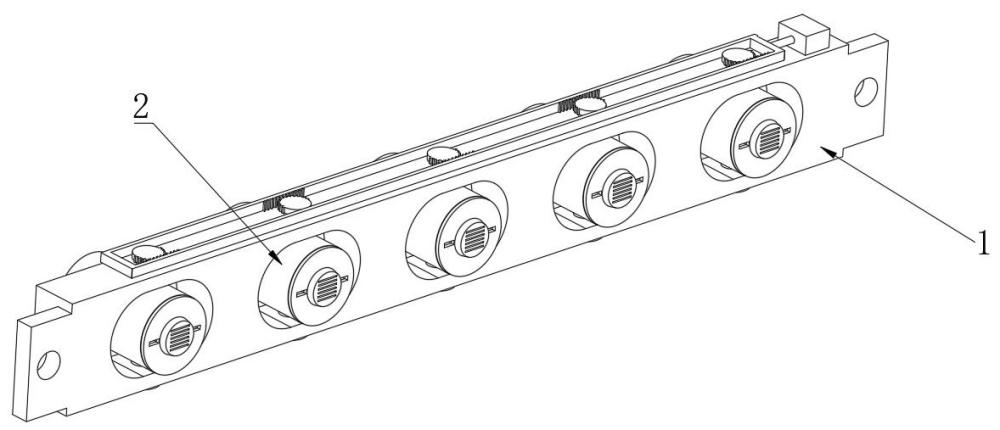

2.根據權利要求1所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述安裝板（1）內部依次安裝有連接管（2），所述連接管（2）前端表面安裝有固定板（3），所述連接管（2）前端表面開設有螺紋孔（4），所述固定板（3）底端表面固定連接有螺紋筒（5），且連接管（2）和固定板（3）通過螺紋孔（4）與螺紋筒（5）配合嚙合連接，所述固定板（3）前端表面安裝有霧化噴頭（6）。

3.根據權利要求2所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述過濾機構包括過濾筒（7），所述連接管（2）內部安裝有過濾筒（7），所述過濾筒（7）外側表面依次開設有過濾通孔（8），所述連接管（2）與過濾筒（7）接觸面表面開設有通水口（9）。

4.根據權利要求2所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述連接管（2）內部固定連接有保護盒（10），所述保護盒（10）內部安裝有驅動電機（11），所述驅動電機（11）輸出端表面安裝有轉桿（12），所述轉桿（12）另一端固定連接有刮板（13），所述刮板（13）另一端固定連接有推塊（14），所述連接管（2）位于推塊（14）接觸面對稱開設有排出口（15）。

5.根據權利要求1所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述安裝板（1）內部依次開設有擺動口（16），所述安裝板（1）位于擺動口（16）處底端安裝有軸承（18），所述擺動口（16）內轉動安裝有連接桿（17），連接管（2）通過連接桿（17）和軸承（18）配合作用下與安裝板（1）轉動連接。

6.根據權利要求4所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述驅動機構包括第一弧形齒輪（19），所述安裝板（1）位于連接桿（17）處頂端表面依次固定連接有第一弧形齒輪（19），所述安裝板（1）位于連接桿（17）處頂端表面對稱固定連接有第二弧形齒輪（20），所述第一弧形齒輪（19）和第二弧形齒輪（20）外側表面安裝有連接框（21），所述連接框（21）位于第一弧形齒輪（19）和第二弧形齒輪（20）處內壁表面安裝有齒條（22），且連接框（21）通過齒條（22）配合與第一弧形齒輪（19）和第二弧形齒輪（20）嚙合連接，所述安裝板（1）頂端表面安裝有推桿電機（23），所述推桿電機（23）輸出端表面安裝有推動桿（24），且推動桿（24）另一端與連接框（21）固定連接。

7.根據權利要求6所述的一種尿素脫銷用霧化噴槍裝置，其特征在于：所述驅動電機（11）和推桿電機（23）均由外接電源電性控制連接。

技術總結
本技術涉及尿素脫銷技術領域，尤其涉及一種尿素脫銷用霧化噴槍裝置，所述一種尿素脫銷用霧化噴槍裝置包括安裝板、過濾機構和驅動機構，過濾機構，所述安裝板內部依次安裝有過濾機構，尿素溶液經過過濾機構時對尿素溶液進行過濾，驅動機構，所述安裝板頂端表面安裝有驅動機構，驅動機構帶動尿素噴槍來回往復擺動，通過過濾機構和驅動機構配合，過濾機構對尿素溶液進行過濾同時能夠?qū)⒍氯s物排出，驅動機構帶動尿素噴槍來回往復擺動可對煙氣進行更大范圍的全方位噴灑，更大范圍的進行尿素脫銷時，也避免了多個噴槍之間扇形霧化面積重疊嚴重，尿素浪費嚴重的問題。

技術研發人員：吳波,趙光輝,駱毅力,駱的,鄧志宏,盧佳偉,夏長生,洪家平
受保護的技術使用者：海諾爾（宜賓）環保發電有限公司
技術研發日：20240704
技術公布日：2025/4/28
