本技術涉及垃圾處理，尤其涉及一種有機質分離機。

背景技術：

1、生活垃圾也是一種資源，部分可循環利用。因此生活垃圾的處理應秉著無害化、資源化和減量化的目標，當前，有機質處理設備在農業、環保等領域得到了廣泛應用。這些設備通常具備破碎、分離等功能，用于處理農作物廢棄物、動物糞便等有機質。

2、傳統的有機質破碎分離機通常采用單一的破碎裝置（驅動電機、驅動軸和切割刀片組成）和簡單的分離機構組成，其中通過驅動電機可使驅動軸帶動切割刀片進行旋轉，此時可將濾筒中的垃圾破碎，進而可使漿狀或者黏稠狀的有機質從濾筒中流出，雖然可以將垃圾中的有機質分離，但還存在一些不足，在處理過程中濾筒容易被產生的有機質堵塞，進而需要員工將對濾筒清理，增加了員工的勞動強度，同時在清理時無法對有機質進行分離，進而降低了垃圾處理的效率，同時分離出的有機質還含有較小的碎片，進而導致有機質分離的效果不理想，為此提出一種有機質分離機來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種有機質分離機，旨在改善了現有技術中在處理過程中濾筒容易被產生的有機質堵塞，進而需要員工將對濾筒清理，增加了員工的勞動強度，同時在清理時無法對有機質進行分離，進而降低了垃圾處理的效率的問題，同時分離出的有機質還含有較小的碎片，進而導致有機質分離的效果不理想的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種有機質分離機，包括套殼，所述套殼的內部設置有六角板，所述六角板的內部轉動連接有兩個齒輪，所述六角板的內部轉動連接有齒環，其中一個所述齒輪的中部轉動連接有轉桿，所述轉桿的外周固定連接有安裝套，所述安裝套的外側安裝有刀片，所述刀片的另一側固定連接有固定塊，所述固定塊的內部固定連接有壓簧，所述壓簧的另一端固定連接有刮板，另一個所述齒輪和所述齒環相互嚙合，所述齒環的頂部固定連接有電磁鐵，所述電磁鐵的頂部放置有濾筒，所述濾筒的外周固定連接有分離組件，所述套殼的中部固定連接有排質管，所述套殼的內部固定連接有驅動組件；

3、通過上述技術方案，當轉桿旋轉時可使安裝套和其中一個齒輪同時旋轉，在安裝套旋轉時可使刀片將濾筒內部的垃圾破碎，同時通過固定塊和刮板可對濾筒的內壁進行清理，防止濾筒出現堵塞的問題，同時在壓簧的作用下可使刮板持續與濾筒接觸，進而可提高對濾筒的清理效果，當其中一個齒輪旋轉時可使另一個齒輪帶動齒環旋轉，進而可使電磁鐵帶動濾筒旋轉，此時可使濾筒和轉桿分別進行正反的旋轉運動，可提高破碎垃圾的效率。

4、進一步地，所述分離組件包括絞龍葉片，所述絞龍葉片固定在所述濾筒的外周，所述絞龍葉片和所述套殼相接觸，所述套殼的外周固定連接有安裝環一，所述套殼的頂部設置有殼體，所述殼體的底部固定連接有安裝環二，所述安裝環一和所述安裝環二通過螺栓相連接，所述殼體的中部轉動連接有撥板，所述撥板的底部固定連接有定位塊，所述殼體的外側固定連接有排渣管；

5、通過上述技術方案，當濾筒和轉桿相對進行旋轉時，在轉桿的作用下可使刀片將濾筒內部的垃圾破碎，同時使有機質通過濾筒分離，在濾筒的作用下可使絞龍葉片將有機質中的碎片運輸至殼體內，同時在定位塊的作用下可使撥板與濾筒同時轉動，進而可將運輸至殼體內部的碎片通過排質管排出。

6、進一步地，所述驅動組件包括電機，所述電機固定連接在所述套殼的內部，所述轉桿設置在所述電機的上方，所述轉桿和所述電機之間設置有連接組件；

7、通過上述技術方案，通過驅動電機可使轉桿進行旋轉，可便捷使轉桿和濾筒分別進行正反的旋轉工作。

8、進一步地，所述連接組件包括凸塊，所述凸塊固定連接在所述電機的輸出端，所述轉桿的中部開設有滑槽，所述凸塊滑動連接在所述滑槽的中部；

9、通過上述技術方案，通過滑槽可對凸塊限位，進而可使凸塊快速與轉桿連接，當凸塊與轉桿連接時可通過驅動電機帶動轉桿進行旋轉，進而可使刀片將垃圾破碎，同時可使濾筒帶動絞龍葉片旋轉。

10、進一步地，所述固定塊的內部滑動連接有隔板，所述隔板固定連接在所述壓簧和所述刮板之間；

11、通過上述技術方案，通過隔板可避免壓簧受到傾斜擠壓而導致出現變形損壞的問題，進而提高了壓簧的使用壽命。

12、進一步地，所述濾筒的頂部開設有定位槽，所述定位塊和所述定位槽插接配合；

13、通過上述技術方案，通過定位槽可對定位塊限位，當定位塊進入定位槽時可使撥板和濾筒連接，可在濾筒旋轉時帶動撥板工作。

14、進一步地，所述殼體的中部開設有圓形孔；

15、通過上述技術方案，可在殼體安裝完成后通過圓形孔將垃圾倒入濾筒內。

16、進一步地，所述套殼和所述濾筒之間設置有間隙，所述絞龍葉片設置在所述間隙中；

17、通過上述技術方案，通過設置的間隙可使絞龍葉片能夠進行旋轉，同時可將有機質中的碎片運輸至殼體內。

18、本實用新型具有如下有益效果：

19、1.本實用新型中，通過驅動電機可使其中一個齒輪和轉桿同時旋轉，此時在另一個齒輪和齒環的作用下可使電磁鐵帶動濾筒進行旋轉，且轉桿和濾筒的旋轉方向相反，在轉桿旋轉時可使刀片對垃圾進行破碎，通過固定塊和刮板對濾筒的內壁清理，通過壓簧的作用下可使刮板持續與濾筒的內壁接觸，進而可提高刮板的清理效果，無需員工手動清理，進而降低了員工的勞動強度，同時提高了垃圾處理的效率。

20、2.本實用新型中，通過將凸塊螺栓插入轉桿螺栓中，此時通過驅動電機螺栓可帶動轉桿螺栓旋轉，通過反向驅動電機螺栓即可便于對濾筒螺栓和刀片螺栓進行更換。通過將定位塊螺栓插入定位槽螺栓中即可將濾筒螺栓和撥板螺栓連接，可在濾筒螺栓旋轉時帶動撥板螺栓旋轉，同時使用螺栓可將安裝環一螺栓和安裝環二螺栓連接，當濾筒螺栓旋轉時可使轉桿螺栓將碎片運輸至殼體螺栓內，同時在撥板螺栓的作用下可將碎片通過排渣管螺栓排出。

技術特征：

1.一種有機質分離機，包括套殼（1），其特征在于：所述套殼（1）的內部設置有六角板（2），所述六角板（2）的內部轉動連接有兩個齒輪（3），所述六角板（2）的內部轉動連接有齒環（4），其中一個所述齒輪（3）的中部轉動連接有轉桿（8），所述轉桿（8）的外周固定連接有安裝套（9），所述安裝套（9）的外側安裝有刀片（10），所述刀片（10）的另一側固定連接有固定塊（11），所述固定塊（11）的內部固定連接有壓簧（12），所述壓簧（12）的另一端固定連接有刮板（13），另一個所述齒輪（3）和所述齒環（4）相互嚙合，所述齒環（4）的頂部固定連接有電磁鐵（5），所述電磁鐵（5）的頂部放置有濾筒（6），所述濾筒（6）的外周固定連接有分離組件，所述套殼（1）的中部固定連接有排質管（24），所述套殼（1）的內部固定連接有驅動組件。

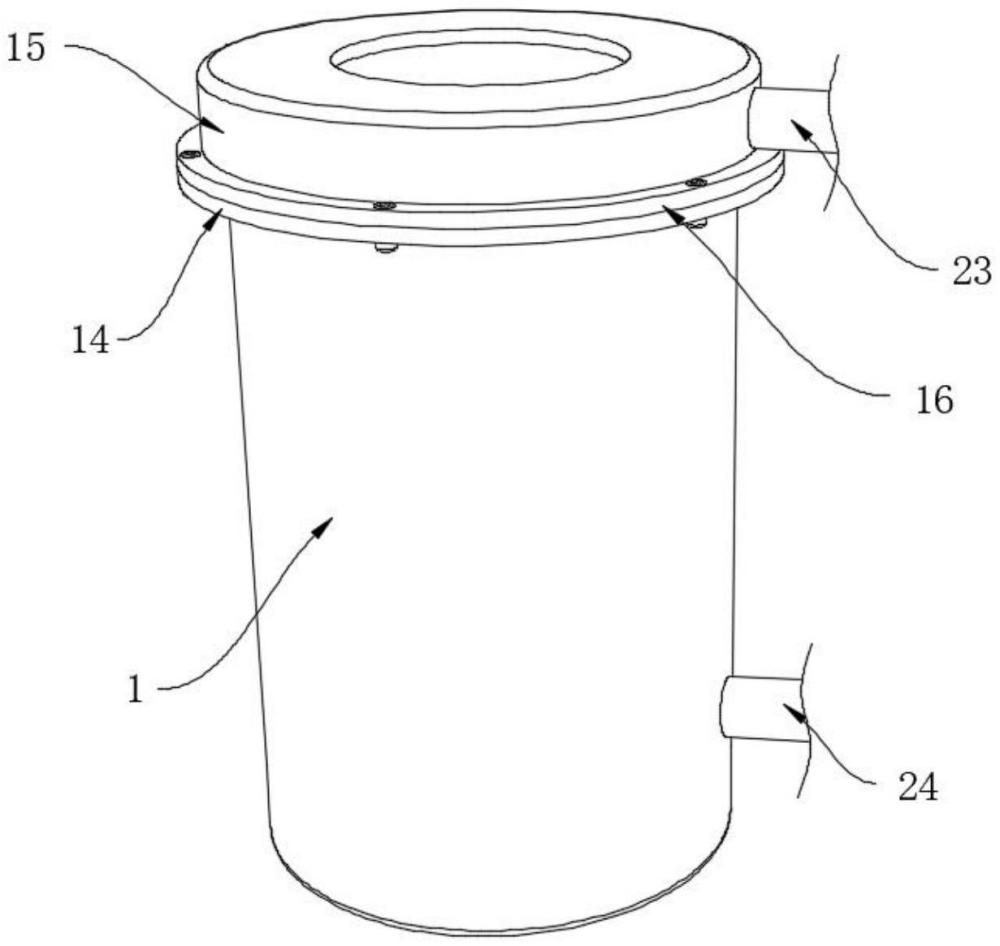

2.根據權利要求1所述的一種有機質分離機，其特征在于：所述分離組件包括絞龍葉片（7），所述絞龍葉片（7）固定在所述濾筒（6）的外周，所述絞龍葉片（7）和所述套殼（1）相接觸，所述套殼（1）的外周固定連接有安裝環一（14），所述套殼（1）的頂部設置有殼體（15），所述殼體（15）的底部固定連接有安裝環二（16），所述安裝環一（14）和所述安裝環二（16）通過螺栓相連接，所述殼體（15）的中部轉動連接有撥板（17），所述撥板（17）的底部固定連接有定位塊（18），所述殼體（15）的外側固定連接有排渣管（23）。

3.根據權利要求1所述的一種有機質分離機，其特征在于：所述驅動組件包括電機（19），所述電機（19）固定連接在所述套殼（1）的內部，所述轉桿（8）設置在所述電機（19）的上方，所述轉桿（8）和所述電機（19）之間設置有連接組件。

4.根據權利要求3所述的一種有機質分離機，其特征在于：所述連接組件包括凸塊（20），所述凸塊（20）固定連接在所述電機（19）的輸出端，所述轉桿（8）的中部開設有滑槽（21），所述凸塊（20）滑動連接在所述滑槽（21）的中部。

5.根據權利要求1所述的一種有機質分離機，其特征在于：所述固定塊（11）的內部滑動連接有隔板，所述隔板固定連接在所述壓簧（12）和所述刮板（13）之間。

6.根據權利要求2所述的一種有機質分離機，其特征在于：所述濾筒（6）的頂部開設有定位槽（22），所述定位塊（18）和所述定位槽（22）插接配合。

7.根據權利要求2所述的一種有機質分離機，其特征在于：所述殼體（15）的中部開設有圓形孔。

8.根據權利要求2所述的一種有機質分離機，其特征在于：所述套殼（1）和所述濾筒（6）之間設置有間隙，所述絞龍葉片（7）設置在所述間隙中。

技術總結
本技術涉及垃圾處理技術領域，公開了一種有機質分離機，包括套殼，所述套殼的內部設置有六角板，所述六角板的內部轉動連接有兩個齒輪，所述六角板的內部轉動連接有齒環，其中一個所述齒輪的中部轉動連接有轉桿，所述轉桿的外周固定連接有安裝套，所述安裝套的外側安裝有刀片，所述刀片的另一側固定連接有固定塊，所述固定塊的內部固定連接有壓簧，所述壓簧的另一端固定連接有刮板。本技術中，通過驅動電機轉桿和濾筒進行相對的旋轉，此時可提高破碎的速度，并在破碎時通過固定塊和刮板可將濾筒的內壁清理，無需員工手動清理，進而降低了員工的勞動強度，同時提高了垃圾處理的效率。

技術研發人員：張政強,李偉,陳波,郭利榮,郭懷清,倪麟杰
受保護的技術使用者：浙江萬泰環境工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
