本技術涉及標簽紙加工，具體為一種標簽紙加工用涂布組件。

背景技術：

1、標簽紙通常是指打印機使用的紙質耗材，其主要作用是承載信息后粘貼在物體的表面，在對標簽紙進行生產加工時，需對標簽紙的外壁涂布涂料，因而需使用到相應的涂布組件。

2、參考公告號為cn218690887u的一種標簽紙加工用涂布裝置，其包括加工臺、電動放料輥、電動收料輥、噴頭、電機和加熱機構，所述加工臺的上表面兩端分別安裝有電動放料輥和電動收料輥，且電動放料輥和電動收料輥邊側的加工臺上表面均設置有限位輥，所述支架邊側的加工臺上表面固定安裝有烘干槽，且烘干槽的端面下端固定連接有定位套管，所述烘干槽遠離定位套管的端面安裝有電機，且電機的輸出軸端部固定連接有驅動桿，所述定位板的下端邊側固定安裝有定位臂，該標簽紙加工用涂布裝置便于烘干標簽紙上的涂料，從而方便標簽紙進行及時收卷，同時裝置方便拆卸清理刮刀表面的雜質，避免影響刮刀的正常使用，根據上述可知，該涂布組件雖能夠得到較好的應用，但通常不便于對標簽紙的雙面外壁進行涂布作業，使得該裝置對標簽紙的涂布效果難以達到既定預期，時常困擾著使用者。

技術實現思路

1、本實用新型的目的在于提供一種標簽紙加工用涂布組件，以解決上述背景技術中提出涂布組件雖能夠得到較好的應用，但通常不便于對標簽紙的雙面外壁進行涂布作業，使得該裝置對標簽紙的涂布效果難以達到既定預期的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種標簽紙加工用涂布組件，包括基座，所述基座的頂端設置有底板，所述底板一側的基座頂端設置有兩個立架，所述底板頂端的一側設置有涂布箱，所述涂布箱的內部轉動連接有涂布輥，所述涂布箱一側的底板頂端設置有側撐架，所述側撐架一側的外壁上安裝有第一電機，所述第一電機的一端貫穿側撐架并設置有收卷輥，所述收卷輥一側的側撐架內壁上轉動連接有導向輥。

3、優選的，所述立架上端的內壁上皆設置有側連座，兩個所述側連座之間的下端內壁上轉動安裝有下壓輥，通過下壓輥的設置，以便配合上壓輥對標簽紙進行輥壓整平。

4、優選的，所述下壓輥位置處的一個立架外壁上通過支架安裝有第二電機，所述第二電機的一端與下壓輥的一端相連接，通過第二電機的設置，以便驅動下壓輥進行轉動。

5、優選的，所述收卷輥的一側設置有第二吹風管，所述第二吹風管兩端的內壁上皆設置有第一吹風管，所述第一吹風管遠離第二吹風管的一端皆與側撐架的內壁相連接，所述第一吹風管的內壁上皆設置有等間距的吹風孔，通過第一吹風管與第二吹風管的設置，以便熱風由吹風孔吹送于標簽紙上。

6、優選的，所述第二吹風管一側的底板外壁上設置有承載座，所述承載座頂端的一側設置有加熱箱，通過加熱箱的設置，以便對空氣進行加熱處理。

7、優選的，所述側連座的頂端皆安裝有氣缸，所述氣缸的底端延伸至側連座的內部并設置有聯動座，兩個所述聯動座之間的內壁上轉動連接有上壓輥，通過氣缸驅動聯動座進行升降，以便調節上壓輥與下壓輥之間的間距。

8、優選的，所述加熱箱的頂端設置有送風機，所述送風機的一端設置有送風軟管，所述送風軟管遠離送風機的一端與第二吹風管的外壁相連通，通過送風機的設置，以便經送風軟管將熱風送入至第二吹風管中。

9、與現有技術相比，本實用新型的有益效果是：該標簽紙加工用涂布組件不僅保障了涂布組件使用時對標簽紙的涂布效果，還能夠對標簽紙外壁涂布的涂料進行熱風烘干，以方便收卷輥對標簽紙進行卷繞收納，而且降低了標簽紙產生褶皺的現象；

10、(1)通過將標簽紙的一端并穿入于涂布輥的下方，并將標簽紙的一端穿入于導向輥的上方并連接于收卷輥的外壁，隨后將涂料注入至涂布箱的內部，并使涂料沒入于涂布輥，再由第一電機驅動收卷輥進行轉動，此時收卷輥對標簽紙進行收卷處理，使得運轉中的標簽紙充分接觸于涂布箱內部的涂料，即可對標簽紙的雙面外壁進行同步涂布，從而保障了涂布組件使用時對標簽紙的涂布效果；

11、(2)通過加熱箱對其內部空氣進行加熱，隨后由送風機將加熱箱內部加熱后的空氣經送風軟管輸送至第二吹風管的內部，并使熱空氣流入至第一吹風管中經吹風孔吹送至標簽紙上，即可對標簽紙外壁涂布的涂料進行熱風烘干，從而方便收卷輥對標簽紙進行卷繞收納；

12、(3)通過氣缸驅動聯動座位于側連座的內側進行升降，使得聯動座帶動上壓輥進行同步升降，以調節上壓輥與下壓輥之間的間距，當將標簽紙穿入于上壓輥與下壓輥之間時，即可由上壓輥配合下壓輥對標簽紙進行輥壓整平，從而降低了標簽紙產生褶皺的現象。

技術特征：

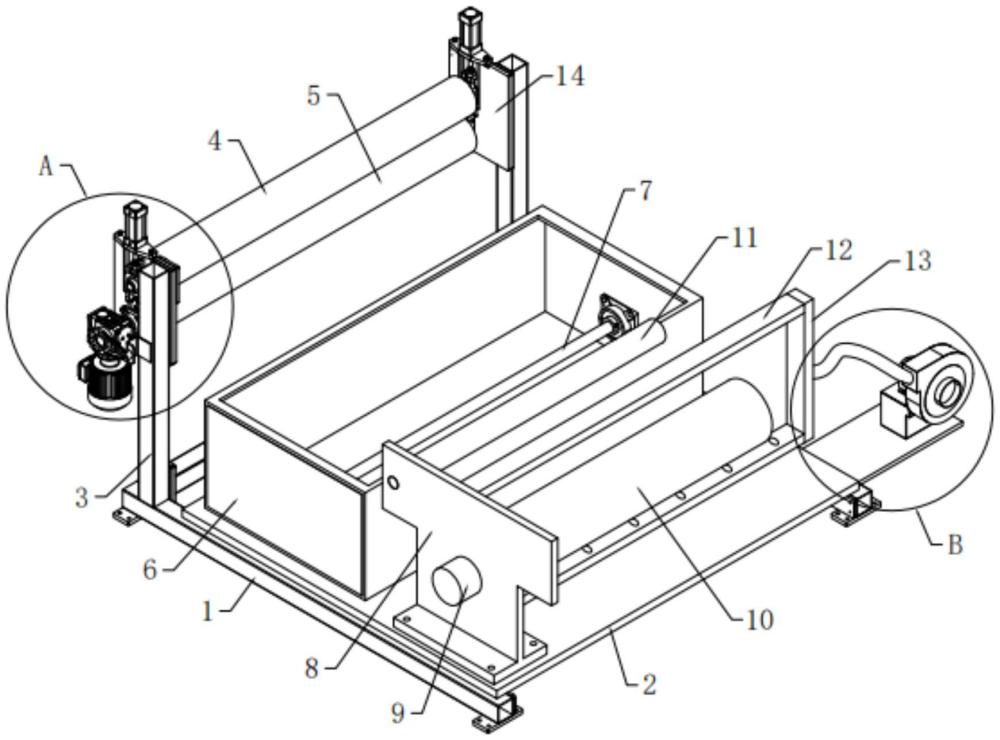

1.一種標簽紙加工用涂布組件，其特征在于：包括基座(1)，所述基座(1)的頂端設置有底板(2)，所述底板(2)一側的基座(1)頂端設置有兩個立架(3)，所述底板(2)頂端的一側設置有涂布箱(6)，所述涂布箱(6)的內部轉動連接有涂布輥(7)，所述涂布箱(6)一側的底板(2)頂端設置有側撐架(8)，所述側撐架(8)一側的外壁上安裝有第一電機(9)，所述第一電機(9)的一端貫穿側撐架(8)并設置有收卷輥(10)，所述收卷輥(10)一側的側撐架(8)內壁上轉動連接有導向輥(11)。

2.根據權利要求1所述的一種標簽紙加工用涂布組件，其特征在于：所述立架(3)上端的內壁上皆設置有側連座(14)，兩個所述側連座(14)之間的下端內壁上轉動安裝有下壓輥(5)。

3.根據權利要求2所述的一種標簽紙加工用涂布組件，其特征在于：所述下壓輥(5)位置處的一個立架(3)外壁上通過支架安裝有第二電機(15)，所述第二電機(15)的一端與下壓輥(5)的一端相連接。

4.根據權利要求1所述的一種標簽紙加工用涂布組件，其特征在于：所述收卷輥(10)的一側設置有第二吹風管(13)，所述第二吹風管(13)兩端的內壁上皆設置有第一吹風管(12)，所述第一吹風管(12)遠離第二吹風管(13)的一端皆與側撐架(8)的內壁相連接，所述第一吹風管(12)的內壁上皆設置有等間距的吹風孔(1201)。

5.根據權利要求4所述的一種標簽紙加工用涂布組件，其特征在于：所述第二吹風管(13)一側的底板(2)外壁上設置有承載座(18)，所述承載座(18)頂端的一側設置有加熱箱(19)。

6.根據權利要求2所述的一種標簽紙加工用涂布組件，其特征在于：所述側連座(14)的頂端皆安裝有氣缸(16)，所述氣缸(16)的底端延伸至側連座(14)的內部并設置有聯動座(17)，兩個所述聯動座(17)之間的內壁上轉動連接有上壓輥(4)。

7.根據權利要求5所述的一種標簽紙加工用涂布組件，其特征在于：所述加熱箱(19)的頂端設置有送風機(20)，所述送風機(20)的一端設置有送風軟管(21)，所述送風軟管(21)遠離送風機(20)的一端與第二吹風管(13)的外壁相連通。

技術總結
本技術公開了一種標簽紙加工用涂布組件，包括基座，基座的頂端設置有底板，底板一側的基座頂端設置有兩個立架，底板頂端的一側設置有涂布箱，涂布箱的內部轉動連接有涂布輥，涂布箱一側的底板頂端設置有側撐架，側撐架一側的外壁上安裝有第一電機，第一電機的一端貫穿側撐架并設置有收卷輥，收卷輥一側的側撐架內壁上轉動連接有導向輥，立架上端的內壁上皆設置有側連座，兩個側連座之間的下端內壁上轉動安裝有下壓輥。本技術不僅保障了涂布組件使用時對標簽紙的涂布效果，還能夠對標簽紙外壁涂布的涂料進行熱風烘干，以方便收卷輥對標簽紙進行卷繞收納，而且降低了標簽紙產生褶皺的現象。

技術研發人員：廖加炳,陳粵秀
受保護的技術使用者：寧波眾興紙業有限公司
技術研發日：20240710
技術公布日：2025/4/28
