本技術涉及紙箱生產，具體為一種均勻涂膠的紙箱涂膠裝置。

背景技術：

1、紙箱是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱等，有各種規格和型號，在紙箱生產時，需要使用到涂膠裝置進行涂膠。

2、紙箱在生產的過程中，會對紙板涂膠后組裝，現有的紙板進行涂膠時，很容易出現涂膠不均勻的問題，這樣不僅效率低下，造成膠液浪費，而且影響產品涂覆質量。

3、如中國專利cn213727505u中所公開提出的一種具有均勻涂膠功能的紙箱生產用涂膠裝置，通過將需要涂膠的紙板放置在輸送帶上，紙板位于輸送帶和擦膠板的中間，然后啟動電機，電機轉動帶動轉動軸開始轉動，轉動軸轉動帶動套筒轉動，套筒轉動帶動輸送帶開始轉動，紙板隨著輸送帶的轉動而緩慢向前移動，同時控制儲膠箱上若干個出膠口緩慢向下滴落膠水，當紙板移動至出膠口的下方時，膠水正好滴落，將整個紙板全部滴上膠水后，停止出膠口出膠，然后控制滑桿沿著滑槽的方向向前滑動，此時擦膠板同時向前移動，可以將紙板上的膠水涂勻，涂勻后再控制滑桿沿著滑槽的方向向后移動。

4、但是上述對比文件中使用的涂膠裝置，使用滴膠的方式，膠水滴落在紙板表面時，會導致呈圓形水滴狀，并不能在紙板的表面均勻的進行覆蓋，如增加密度則容易出現膠水過量，溢出紙板的情況出現。

5、為此我們亟需提供一種均勻涂膠的紙箱涂膠裝置。

技術實現思路

1、本實用新型的目的在于提供一種均勻涂膠的紙箱涂膠裝置，以解決上述背景技術中提出的上述對比文件中使用的涂膠裝置，使用滴膠的方式，膠水滴落在紙板表面時，會導致呈圓形水滴狀，并不能在紙板的表面均勻的進行覆蓋，如增加密度則容易出現膠水過量，溢出紙板的情況出現的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種均勻涂膠的紙箱涂膠裝置，包括支撐腿，所述支撐腿頂部安裝有傳送結構，所述傳送結構頂部左側安裝有刷膠結構，所述刷膠結構右側安裝有防凝膠結構；

3、所述刷膠結構包括刷膠單元及清理單元；

4、所述刷膠單元包括液泵，所述液泵輸出端連接有輸送管，所述輸送管外表面遠離液泵一端安裝有連接塊，所述連接塊底面連接有彈簧一，所述彈簧一底端連接有安裝板，所述安裝板底面安裝有涂膠輪，所述涂膠輪外表面頂部連接有噴涂口。

5、優選的，所述清理單元包括毛刷，所述毛刷頂面中部安裝有滑動桿，所述毛刷頂面中部安裝有彈簧二。

6、優選的，所述彈簧二遠離毛刷一端與安裝板底面中部左端固定連接，所述滑動桿外表面與安裝板頂面中部靠近左端開設圓孔內部滑動連接，所述噴涂口頂部與輸送管遠離液泵一端相通，所述噴涂口輸出端與涂膠輪外表面滑動連接。輸送管外表面靠近涂膠輪一端與涂膠輪輪架頂面中部開設安裝孔內壁滑動連接，涂膠口底面為平面且與涂膠輪的弧面之間存在一定間隙。

7、優選的，所述傳送結構包括工作臺，所述工作臺頂面中部安裝有傳送帶，所述工作臺頂面安裝有支撐架，所述支撐架頂面中部靠近左端安裝有電動推桿。

8、優選的，所述工作臺底面與支撐腿頂端固定連接，所述傳送帶安裝于工作臺頂面中部開設安裝槽內部，所述電動推桿輸出端與安裝板頂面中部連接。支撐架頂面中部開設圓形孔內壁與輸送管外表面滑動連接。

9、優選的，所述防凝膠結構包括加熱箱，所述加熱箱內部安裝有加熱框，所述加熱框內部安裝有加熱管，所述加熱箱頂面中部左端安裝有風扇，所述風扇左側設置有葉輪，所述葉輪底面中部安裝有旋轉軸，所述旋轉軸底端安裝有攪拌輪，所述加熱箱左側設置有液箱，所述液箱頂面中部安裝有進液管。

10、優選的，所述加熱框外表面與加熱箱正面中部開設矩形孔內部滑動連接，所述加熱箱底面與支撐架頂面中部靠近右端連接，所述液箱底面與支撐架頂面中部連接，所述旋轉軸外表面通過軸承與液箱頂面中部靠近背面及正面開設通孔內部連接。加熱箱左側中部開設有若干通風孔。

11、與現有技術相比，本實用新型的有益效果是：

12、1.該均勻涂膠的紙箱涂膠裝置，通過刷膠結構的設置，利用噴涂口可以對涂膠輪外表面進行均勻涂膠，從而利用涂膠輪的轉動，可以對紙板表面進行均勻涂膠，且在涂膠之前可以利用毛刷對紙板表面的灰塵進行清理，防止影響到膠水的粘連效果。

13、2.該均勻涂膠的紙箱涂膠裝置，通過防凝膠結構的設置，利用加熱箱內部安裝的加熱管可以經由加熱箱左側開設的通風孔對液箱進行加熱，從而使液箱內部的膠水保持在一定的溫度區間，防止膠水凝固，利用風扇吹動葉輪可以帶動旋轉軸及攪拌輪轉動，對膠水攪拌，防止膠水出現凝固。

技術特征：

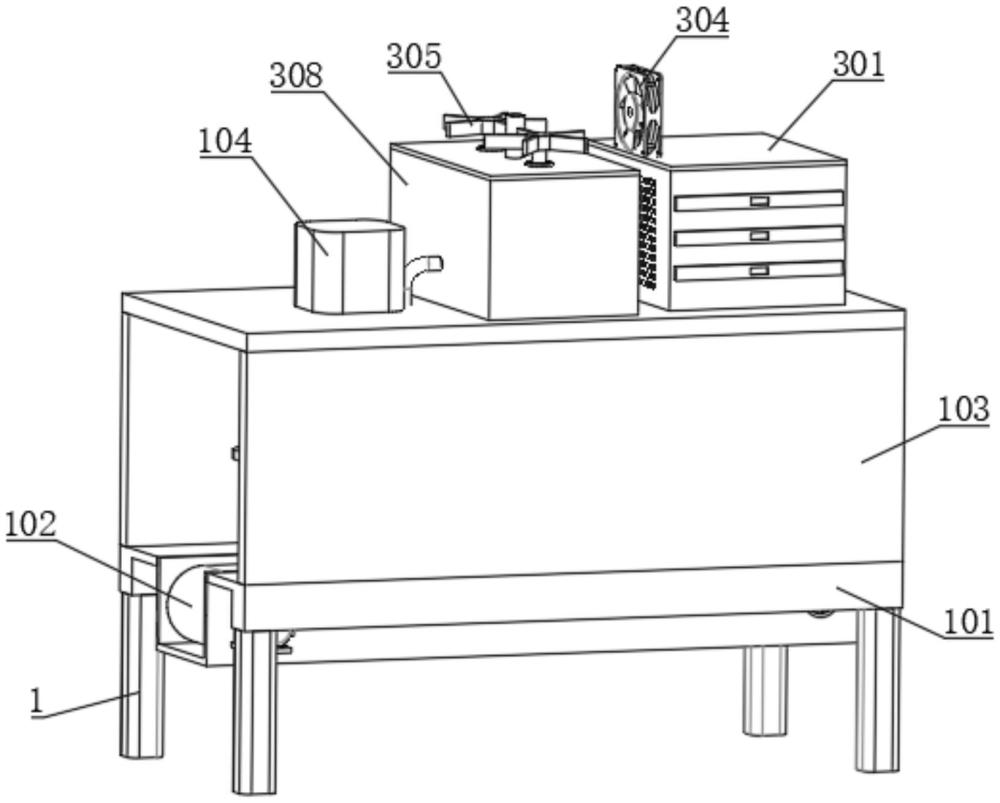

1.一種均勻涂膠的紙箱涂膠裝置，包括支撐腿(1)，其特征在于：所述支撐腿(1)頂部安裝有傳送結構，所述傳送結構頂部左側安裝有刷膠結構，所述刷膠結構右側安裝有防凝膠結構；

2.根據權利要求1所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述清理單元包括毛刷(208)，所述毛刷(208)頂面中部安裝有滑動桿(209)，所述毛刷(208)頂面中部安裝有彈簧二(210)。

3.根據權利要求2所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述彈簧二(210)遠離毛刷(208)一端與安裝板(205)底面中部左端固定連接，所述滑動桿(209)外表面與安裝板(205)頂面中部靠近左端開設圓孔內部滑動連接，所述噴涂口(207)頂部與輸送管(202)遠離液泵(201)一端相通，所述噴涂口(207)輸出端與涂膠輪(206)外表面滑動連接。

4.根據權利要求1所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述傳送結構包括工作臺(101)，所述工作臺(101)頂面中部安裝有傳送帶(102)，所述工作臺(101)頂面安裝有支撐架(103)，所述支撐架(103)頂面中部靠近左端安裝有電動推桿(104)。

5.根據權利要求4所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述工作臺(101)底面與支撐腿(1)頂端固定連接，所述傳送帶(102)安裝于工作臺(101)頂面中部開設安裝槽內部，所述電動推桿(104)輸出端與安裝板(205)頂面中部連接。

6.根據權利要求1所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述防凝膠結構包括加熱箱(301)，所述加熱箱(301)內部安裝有加熱框(302)，所述加熱框(302)內部安裝有加熱管(303)，所述加熱箱(301)頂面中部左端安裝有風扇(304)，所述風扇(304)左側設置有葉輪(305)，所述葉輪(305)底面中部安裝有旋轉軸(306)，所述旋轉軸(306)底端安裝有攪拌輪(307)，所述加熱箱(301)左側設置有液箱(308)，所述液箱(308)頂面中部安裝有進液管(309)。

7.根據權利要求6所述的一種均勻涂膠的紙箱涂膠裝置，其特征在于：所述加熱框(302)外表面與加熱箱(301)正面中部開設矩形孔內部滑動連接，所述加熱箱(301)底面與支撐架(103)頂面中部靠近右端連接，所述液箱(308)底面與支撐架(103)頂面中部連接，所述旋轉軸(306)外表面通過軸承與液箱(308)頂面中部靠近背面及正面開設通孔內部連接。

技術總結
本技術屬于紙箱生產技術領域，尤其涉及一種均勻涂膠的紙箱涂膠裝置，包括支撐腿，支撐腿頂部安裝有傳送結構，傳送結構頂部左側安裝有刷膠結構，刷膠結構右側安裝有防凝膠結構，刷膠結構包括刷膠單元及清理單元，刷膠單元包括液泵，液泵輸出端連接有輸送管，輸送管外表面遠離液泵一端安裝有連接塊，連接塊底面連接有彈簧一，彈簧一底端連接有安裝板，安裝板底面安裝有涂膠輪，涂膠輪外表面頂部連接有噴涂口。該均勻涂膠的紙箱涂膠裝置，通過刷膠結構的設置，利用噴涂口可以對涂膠輪外表面進行均勻涂膠，從而利用涂膠輪的轉動，可以對紙板表面進行均勻涂膠，且在涂膠之前可以利用毛刷對紙板表面的灰塵進行清理，防止影響到膠水的粘連效果。

技術研發人員：李廷剛,李振,于立廣
受保護的技術使用者：青島圣榮新材料科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
