本技術涉及建筑工程，具體為一種建筑工程用防塵裝置。

背景技術：

1、在現代建筑工程中，由于施工活動頻繁且復雜，往往伴隨著大量的粉塵和有害氣體的產生，這對周邊環境和工作人員的健康構成了嚴重威脅。工程施工除塵裝置的應用，能夠有效解決這一問題。

2、例如申請號cn202220157616.x本實用新型公開了一種建筑工程用防塵裝置，包括水箱，所述水箱上通過軸承安裝有吸塵管，所述吸塵管的內部固定連接有導流扇，所述水箱上固定連接有正反轉電機，所述正反轉電機的輸出軸的固定連接有直齒輪，所述吸塵管的外側固定連接有外齒環，所述水箱的下端固定連接有移動箱，所述移動箱的內部滑動連接有升降板，所述升降板上設置有拉簧，所述升降板上安裝有萬向輪。通過加設水箱、擴展罩與正反轉電機等結構，在使用的過程中可以通過導流扇將帶有灰塵的空氣吸入到水箱內部的水中，可以通過水對灰塵進行吸附，在吸附過后直接對水進行更換即可，從而可以避免清理過濾裝置。

3、基于上述專利的檢索，以及結合現有技術中的設備發現，上述設備在應用時雖然可以解決現有技術中的防塵裝置在使用完成后需要對過濾裝置進行清理，較為麻煩，并且在使用時防塵裝置較大不便于移動，導致裝置使用不便的問題，但是在使用的過程中將帶有灰塵的空氣沖入水箱內部，通過水對灰塵進行吸附進行凈化，而長時間使用后水中的灰塵會逐步的沉淀堆積，而沉淀堆積的灰塵不僅不便于操作人員進行清理，還會堵塞水箱上的排水管。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種建筑工程用防塵裝置，具備了輔助排出防沉淀的優點，解決了在使用的過程中將帶有灰塵的空氣沖入水箱內部，通過水對灰塵進行吸附進行凈化，而長時間使用后水中的灰塵會逐步的沉淀堆積，而沉淀堆積的灰塵不僅不便于操作人員進行清理，還會堵塞水箱上排水管的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑工程用防塵裝置，包括水箱、進氣管、導流扇、出氣管、排水管和傳動裝置，所述進氣管活動安裝在水箱的頂部，所述導流扇固定安裝在進氣管的內部，所述出氣管固定連通在水箱頂部的右側，所述排水管固定連通在水箱右側的底部，所述傳動裝置固定連接在水箱的頂部，所述傳動裝置并與進氣管傳動連接，所述水箱的內部設置有攪拌桿，所述攪拌桿的頂部固定連接有攪拌葉，所述攪拌葉設置有若干個且呈環形等距離分布，所述水箱內壁頂部的右側固定連接有分離組件，所述攪拌桿的頂部固定連接有傳動組件。

3、作為本實用新型優選的，所述分離組件包括固定座，所述固定座的左側固定連接有電動伸縮桿，所述電動伸縮桿的左端固定連接有傳動板，所述傳動板的底部固定連接有傳動桿。

4、作為本實用新型優選的，所述傳動組件包括連接架，所述連接架固定連接在傳動桿的頂部，所述傳動裝置的底部固定連接有傳動齒輪，所述傳動桿表面的底部設置有從動齒輪，所述連接架的頂部與從動齒輪的頂部固定連接。

5、作為本實用新型優選的，所述傳動桿表面的底部固定連接有防水軸承，所述防水軸承的外環與從動齒輪固定連接。

6、作為本實用新型優選的，所述水箱內壁頂部的前側與后側均開設有滑動槽，所述滑動槽的內部活動連接有滑動塊，所述滑動塊的底部與傳動板的頂部固定連接。

7、作為本實用新型優選的，所述電動伸縮桿的表面套設有伸縮防護套，所述伸縮防護套的右端與固定座的左側固定連接，所述伸縮防護套的左端與傳動板的右側固定連接。

8、作為本實用新型優選的，所述水箱內壁的底部固定連接有限位架，所述限位架與攪拌桿的底部活動連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置攪拌葉，使攪拌桿帶動攪拌葉進行旋轉對水箱內部進行攪動，解決了在使用的過程中將帶有灰塵的空氣沖入水箱內部，通過水對灰塵進行吸附進行凈化，而長時間使用后水中的灰塵會逐步的沉淀堆積，而沉淀堆積的灰塵不僅不便于操作人員進行清理，還會堵塞水箱上排水管的問題，具備了輔助排出防沉淀的優點。

11、2、本實用新型通過設置分離組件，使固定座上的電動伸縮桿啟動后能夠帶動傳動板進行移動，使傳動板移動后能夠帶動傳動桿進行移動，使傳動桿能夠帶動從動齒輪與傳動齒輪分離，再通過設置傳動組件，使傳動裝置啟動旋轉后能夠帶動傳動齒輪進行旋轉，使傳動齒輪旋轉后能夠帶動與傳動齒輪嚙合的從動齒輪進行旋轉，使從動齒輪能夠帶動連接架進行旋轉，使連接架能夠帶動傳動桿進行旋轉。

12、3、本實用新型通過設置防水軸承，使防水軸承能夠減少傳動桿與從動齒輪之間的摩擦力，使從動齒輪在傳動桿表面旋轉時更加穩定平滑，再通過設置滑動槽和滑動塊，使傳動板在移動時會帶動滑動塊在滑動槽內部進行移動，使滑動槽和滑動塊的配合使用能夠對傳動板進行限位，從而保證傳動板穩定的移動。

技術特征：

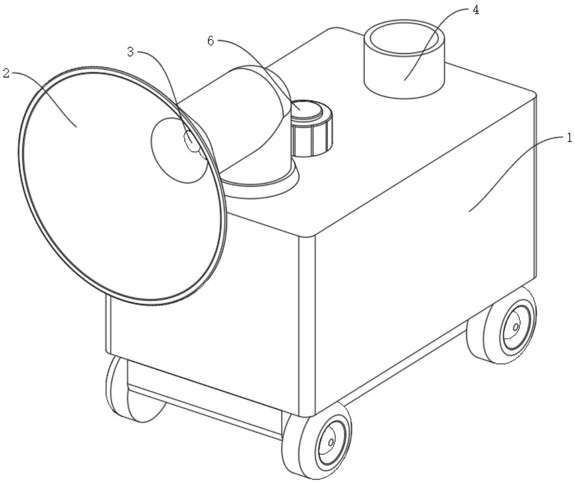

1.一種建筑工程用防塵裝置，包括水箱（1）、進氣管（2）、導流扇（3）、出氣管（4）、排水管（5）和傳動裝置（6），其特征在于：所述進氣管（2）活動安裝在水箱（1）的頂部，所述導流扇（3）固定安裝在進氣管（2）的內部，所述出氣管（4）固定連通在水箱（1）頂部的右側，所述排水管（5）固定連通在水箱（1）右側的底部，所述傳動裝置（6）固定連接在水箱（1）的頂部，所述傳動裝置（6）并與進氣管（2）傳動連接，所述水箱（1）的內部設置有攪拌桿（7），所述攪拌桿（7）的頂部固定連接有攪拌葉（8），所述攪拌葉（8）設置有若干個且呈環形等距離分布，所述水箱（1）內壁頂部的右側固定連接有分離組件（9），所述攪拌桿（7）的頂部固定連接有傳動組件（10）。

2.根據權利要求1所述的一種建筑工程用防塵裝置，其特征在于：所述分離組件（9）包括固定座（91），所述固定座（91）的左側固定連接有電動伸縮桿（92），所述電動伸縮桿（92）的左端固定連接有傳動板（93），所述傳動板（93）的底部固定連接有傳動桿（94）。

3.根據權利要求2所述的一種建筑工程用防塵裝置，其特征在于：所述傳動組件（10）包括連接架（101），所述連接架（101）固定連接在傳動桿（94）的頂部，所述傳動裝置（6）的底部固定連接有傳動齒輪（102），所述傳動桿（94）表面的底部設置有從動齒輪（103），所述連接架（101）的頂部與從動齒輪（103）的頂部固定連接。

4.根據權利要求3所述的一種建筑工程用防塵裝置，其特征在于：所述傳動桿（94）表面的底部固定連接有防水軸承（11），所述防水軸承（11）的外環與從動齒輪（103）固定連接。

5.根據權利要求2所述的一種建筑工程用防塵裝置，其特征在于：所述水箱（1）內壁頂部的前側與后側均開設有滑動槽（12），所述滑動槽（12）的內部活動連接有滑動塊（13），所述滑動塊（13）的底部與傳動板（93）的頂部固定連接。

6.根據權利要求2所述的一種建筑工程用防塵裝置，其特征在于：所述電動伸縮桿（92）的表面套設有伸縮防護套（14），所述伸縮防護套（14）的右端與固定座（91）的左側固定連接，所述伸縮防護套（14）的左端與傳動板（93）的右側固定連接。

7.根據權利要求1所述的一種建筑工程用防塵裝置，其特征在于：所述水箱（1）內壁的底部固定連接有限位架（15），所述限位架（15）與攪拌桿（7）的底部活動連接。

技術總結
本技術公開了一種建筑工程用防塵裝置，包括水箱、進氣管、導流扇、出氣管、排水管和傳動裝置，進氣管活動安裝在水箱的頂部，導流扇固定安裝在進氣管的內部，出氣管固定連通在水箱頂部的右側，排水管固定連通在水箱右側的底部，傳動裝置固定連接在水箱的頂部，傳動裝置并與進氣管傳動連接，水箱的內部設置有攪拌桿，攪拌桿的頂部固定連接有攪拌葉。本技術通過設置攪拌葉，使攪拌桿帶動攪拌葉進行旋轉對水箱內部進行攪動，解決了在使用的過程中將帶有灰塵的空氣沖入水箱內部，通過水對灰塵進行吸附進行凈化，而長時間使用后水中的灰塵會逐步的沉淀堆積，而沉淀堆積的灰塵不僅不便于操作人員進行清理，還會堵塞水箱上排水管的問題。

技術研發人員：趙云慶,李萌,王宏陽,喬橋,肖彬
受保護的技術使用者：黑龍江省佰承工程咨詢有限責任公司
技術研發日：20240710
技術公布日：2025/4/28
