本技術涉及廢氣處理，具體而言，涉及一種廢氣處理設備。

背景技術：

1、有機廢氣處理是指將工業生產過程中產生的廢氣進氣吸附、過濾等處理方式。行業內為節省初期投資普遍采用活性炭吸附法，通常的處理方法是先對廢氣進行過濾，清除廢氣中的固體雜質，后進行活性炭吸附。

2、經發明人研究發現，現有的廢氣處理設備在長時間使用后，過濾裝置上積存較多雜質，難以對過濾裝置進行清理。

技術實現思路

1、本實用新型的目的在于提供一種廢氣處理設備，其能夠將過濾組件旋出設備本體，方便對過濾組件進行清理。

2、本實用新型的實施例是這樣實現的：

3、本實用新型的廢氣處理設備包括設備本體和過濾組件。設備本體內設置有處理腔體，用于容納廢氣，對廢氣進行處理。設備本體的兩端分別設置有進氣口和出氣口。進氣口用于將待處理廢氣通入處理腔體進行處理，出氣口用于將處理后的氣體排出。

4、過濾組件設置于旋轉槽口處，且與設備本體轉動連接，以使過濾組件能夠通過旋轉槽口旋出處理腔體，或者通過旋轉槽口旋入處理腔體。當需要對過濾組件進行清理時，過濾組件相對設備本體轉動，通過旋轉槽口旋出處理腔體，可以對過濾組件上的固定雜質進行刮除清理，使得過濾組件保持清潔。得到清潔后的過濾組件再與設備本體轉動，通過旋轉槽口旋入處理腔體，從而繼續使用，提升廢氣的處理效率。

5、本實用新型實施例的有益效果是：

6、本實用新型的廢氣處理設備通過將過濾組件旋出處理腔體，刮除清理過濾組件上的固定雜質；得到清潔后的過濾組件再通過旋轉槽口旋入處理腔體，從而繼續使用，提升廢氣的處理效率。本實用新型能夠方便對過濾組件進行清理，防止過濾組件上積存過多雜質，影響廢氣處理效果。

技術特征：

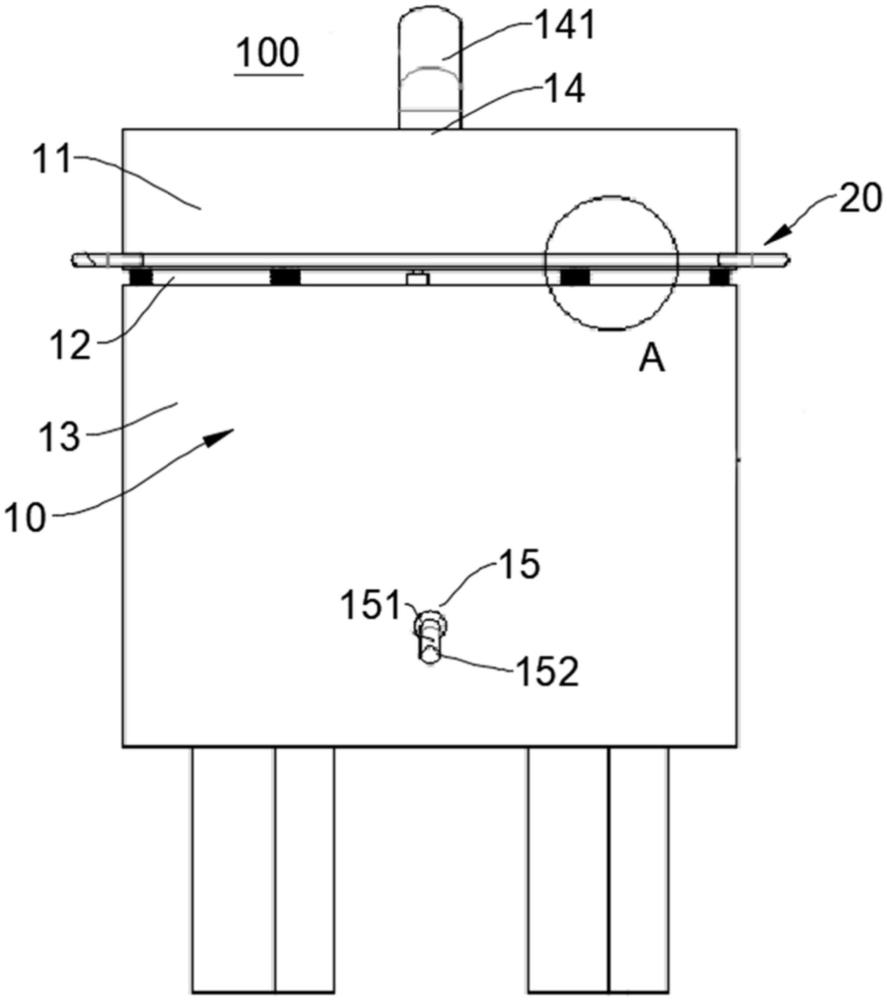

1.一種廢氣處理設備(100)，其特征在于，包括：

2.根據權利要求1所述的廢氣處理設備(100)，其特征在于，所述過濾組件(20)包括過濾板(21)和旋轉機構(22)，所述過濾板(21)上開設有過濾孔(211)，所述過濾孔(211)的軸線方向與所述處理腔體(16)的軸線方向一致，所述旋轉機構(22)設置于所述過濾板(21)的邊緣，所述旋轉機構(22)的一端與所述過濾板(21)轉動連接，所述旋轉機構(22)的另一端與所述設備本體(10)固定連接，以使所述過濾板(21)能夠通過所述旋轉槽口(12)旋出所述處理腔體(16)，或者通過所述旋轉槽口(12)旋入所述處理腔體(16)。

3.根據權利要求2所述的廢氣處理設備(100)，其特征在于，所述旋轉機構(22)包括轉動軸(221)，所述過濾板(21)的邊緣設置有圓孔(212)，所述轉動軸(221)的一端固定連接有套筒(222)，所述套筒(222)和所述圓孔(212)轉動配合，所述轉動軸(221)遠離所述套筒(222)的一端與所述設備本體(10)固定連接。

4.根據權利要求3所述的廢氣處理設備(100)，其特征在于，所述轉動軸(221)包括固定桿(2211)和活動桿(2212)，所述固定桿(2211)的一端與所述設備本體(10)固定連接，所述活動桿(2212)的一端插入所述固定桿(2211)遠離所述設備本體(10)的一端，且能夠相對所述固定桿(2211)軸向移動，所述活動桿(2212)和所述固定桿(2211)周向限位。

5.根據權利要求2所述的廢氣處理設備(100)，其特征在于，所述廢氣處理設備(100)還包括固定板(30)，所述固定板(30)位于所述旋轉槽口(12)內，所述固定板(30)的一面與所述設備本體(10)通過彈性件(31)連接，所述固定板(30)的另一面抵接所述過濾板(21)。

6.根據權利要求5所述的廢氣處理設備(100)，其特征在于，所述固定板(30)上開設有讓位孔，所述旋轉機構(22)穿過所述讓位孔與所述設備本體(10)固定連接。

7.根據權利要求1所述的廢氣處理設備(100)，其特征在于，所述處理腔體(16)內還設有震動件(40)，所述震動件(40)與所述過濾組件(20)連接，以使所述過濾組件(20)震動。

8.根據權利要求1所述的廢氣處理設備(100)，其特征在于，所述出氣口(15)和所述過濾組件(20)之間還設置有吸附板(60)，所述吸附板(60)和所述處理腔體(16)的內壁固定連接。

9.根據權利要求1所述的廢氣處理設備(100)，其特征在于，所述出氣口(15)處還設有吸風機(50)，所述吸風機(50)設有吸風口(51)，所述吸風口(51)位于所述處理腔體(16)內靠近所述出氣口(15)的一端，所述吸風口(51)內側設置有扇葉(52)。

10.根據權利要求1所述的廢氣處理設備(100)，其特征在于，所述過濾組件(20)的外側還設有把手(23)，當所述過濾組件(20)旋入所述處理腔體(16)內時，所述把手(23)位于所述設備本體(10)外側。

技術總結
一種廢氣處理設備，涉及廢氣處理技術領域。本廢氣處理設備包括設備本體和過濾組件。設備本體內設置有處理腔體。設備本體的兩端分別設置有進氣口和出氣口。過濾組件設置于旋轉槽口處，且與設備本體轉動連接，以使過濾組件能夠通過旋轉槽口旋出處理腔體，或者通過旋轉槽口旋入處理腔體。本廢氣處理設備能夠方便對過濾組件進行清理，防止過濾組件上積存過多雜質，影響廢氣處理效果。

技術研發人員：張偉明,王騰,張志紅,司加田
受保護的技術使用者：上海盛劍半導體科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
