本技術涉及冷水機組，特別涉及一種冷水機組的液位控制裝置。

背景技術：

1、冷水機俗稱冷凍機、制冷機、冰水機、凍水機、冷卻機等。因各行各業的使用比較廣泛，所以名字也就多得不計其數。隨著冷水機組行業的不斷發展越來越多的人類開始關注冷水機組行業任何選擇對人類來說越來越重要，其性質原理是一個多功能的機器，除去了液體蒸氣通過壓縮或熱吸收式制冷循環。

2、冷水機組在使用的過程中需要利用冷卻水進行冷卻，冷卻水需要儲存在水箱的內部，但是，現有的水箱在儲存冷卻水時不方便對水位的高度進行調整，容易造成水箱中冷卻水液位過高或者過低，不僅容易對水造成浪費，而且容易影響使用效果。

技術實現思路

1、本實用新型的目的在于提供一種冷水機組的液位控制裝置，現有的水箱在儲存冷卻水時不方便對水位的高度進行調整，容易造成水箱中冷卻水液位過高或者過低，不僅容易對水造成浪費，而且容易影響使用效果。

2、為實現上述目的，提供一種冷水機組的液位控制裝置，包括：儲水箱，所述儲水箱內部設置有兩個滑桿，兩個所述滑桿外部均滑動連接有滑塊，兩個所述滑塊之間固定連接有支撐板，所述支撐板上端設置有豎桿，所述豎桿側壁滑動連接有連接桿，所述支撐板上端設置有安裝桿，所述安裝桿內部設置有套筒，所述套筒內部滑動連接有活動桿，所述活動桿上端設置有堵塞球，所述連接桿另一端與套筒下端固定連接。

3、根據所述的一種冷水機組的液位控制裝置，所述儲水箱上端設置有蓋板，所述蓋板與儲水箱側壁均設置有多個連接板，多個所述連接板中部均設置有螺栓。

4、根據所述的一種冷水機組的液位控制裝置，所述蓋板上端連通有進水管，所述儲水箱下端連通有出水管。

5、根據所述的一種冷水機組的液位控制裝置，所述豎桿中部轉動連接有螺紋桿，所述螺紋桿外部螺紋連接有螺紋塊，所述螺紋塊側壁與連接桿一端固定連接。

6、根據所述的一種冷水機組的液位控制裝置，所述豎桿上端設置有旋鈕，所述旋鈕側壁與螺紋桿上端固定連接。

7、根據所述的一種冷水機組的液位控制裝置，所述套筒內部設置有彈簧，所述彈簧上端設置有限位板，所述限位板上端與活動桿下端固定連接。

8、根據所述的一種冷水機組的液位控制裝置，所述蓋板內部開設有兩個定位孔，所述滑桿上端與定位孔內部配合。

9、上述方案具有的有益效果：本實用新型利用滑桿與滑塊進行配合，利用支撐板對堵塞球進行支撐，并且利用螺紋桿與螺紋塊進行配合，使連接桿在活動的過程中對堵塞球的高度進行調整，從而便于對儲水箱內部液位的高度進行調整，在使用的時候比較方便，避免對冷卻水造成浪費。

10、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種冷水機組的液位控制裝置，包括：儲水箱(1)，其特征在于，所述儲水箱(1)內部設置有兩個滑桿(8)，兩個所述滑桿(8)外部均滑動連接有滑塊(7)，兩個所述滑塊(7)之間固定連接有支撐板(9)，所述支撐板(9)上端設置有豎桿(13)，所述豎桿(13)側壁滑動連接有連接桿(16)，所述支撐板(9)上端設置有安裝桿(17)，所述安裝桿(17)內部設置有套筒(21)，所述套筒(21)內部滑動連接有活動桿(10)，所述活動桿(10)上端設置有堵塞球(11)，所述連接桿(16)另一端與套筒(21)下端固定連接。

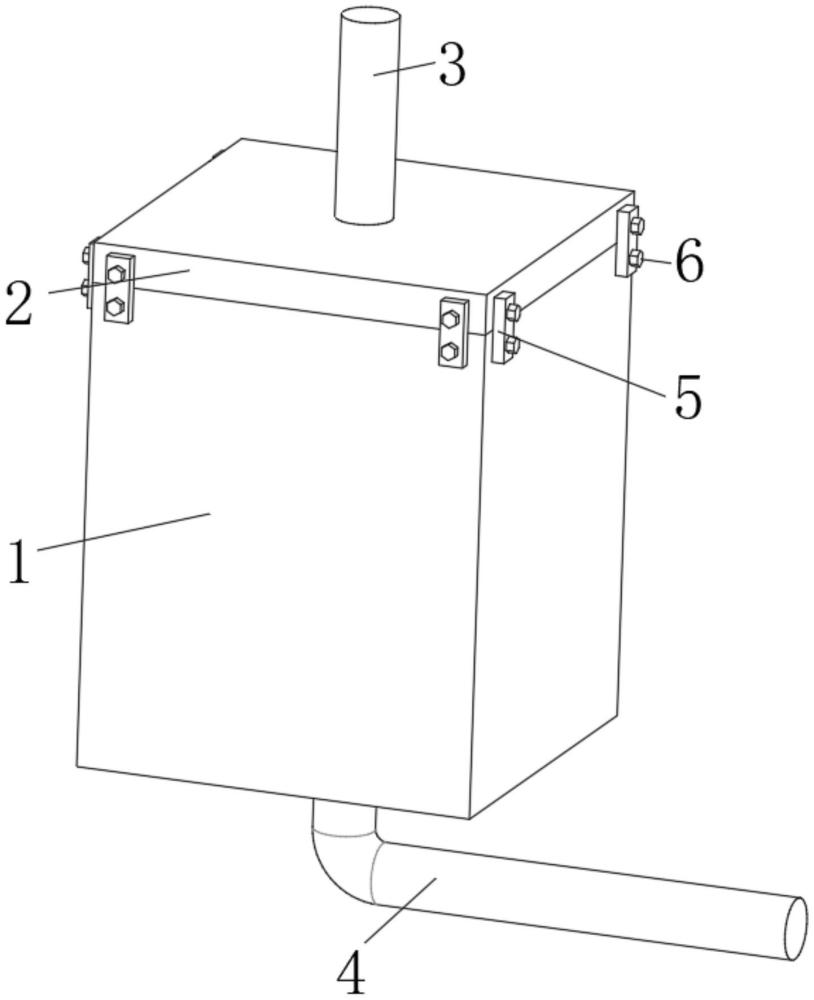

2.根據權利要求1所述的一種冷水機組的液位控制裝置，其特征在于，所述儲水箱(1)上端設置有蓋板(2)，所述蓋板(2)與儲水箱(1)側壁均設置有多個連接板(5)，多個所述連接板(5)中部均設置有螺栓(6)。

3.根據權利要求2所述的一種冷水機組的液位控制裝置，其特征在于，所述蓋板(2)上端連通有進水管(3)，所述儲水箱(1)下端連通有出水管(4)。

4.根據權利要求1所述的一種冷水機組的液位控制裝置，其特征在于，所述豎桿(13)中部轉動連接有螺紋桿(14)，所述螺紋桿(14)外部螺紋連接有螺紋塊(15)，所述螺紋塊(15)側壁與連接桿(16)一端固定連接。

5.根據權利要求1所述的一種冷水機組的液位控制裝置，其特征在于，所述豎桿(13)上端設置有旋鈕(12)，所述旋鈕(12)側壁與螺紋桿(14)上端固定連接。

6.根據權利要求1所述的一種冷水機組的液位控制裝置，其特征在于，所述套筒(21)內部設置有彈簧(18)，所述彈簧(18)上端設置有限位板(19)，所述限位板(19)上端與活動桿(10)下端固定連接。

7.根據權利要求2所述的一種冷水機組的液位控制裝置，其特征在于，所述蓋板(2)內部開設有兩個定位孔(20)，所述滑桿(8)上端與定位孔(20)內部配合。

技術總結
本技術公開了一種冷水機組的液位控制裝置，其包括：儲水箱，所述儲水箱內部設置有兩個滑桿，兩個所述滑桿外部均滑動連接有滑塊，兩個所述滑塊之間固定連接有支撐板，所述支撐板上端設置有豎桿，所述豎桿側壁滑動連接有連接桿，所述支撐板上端設置有安裝桿，所述安裝桿內部設置有套筒，所述套筒內部滑動連接有活動桿，所述活動桿上端設置有堵塞球，所述連接桿另一端與套筒下端固定連接。通過上述結構，利用螺紋桿與螺紋塊配合可以帶動連接桿進行活動，可以推動套筒進行活動，從而對堵塞球的高度進行調整，便于對儲水箱內部的液位進行調整。

技術研發人員：盧文志,李芳星,李炎生
受保護的技術使用者：三和冷機（廣州）有限公司
技術研發日：20240712
技術公布日：2025/4/28
